Anschließen des WIG-Schweißbrenners

Minarc T 223 ACDC ist für die Verwendung mit den WIG-Schweißbrennern Flexlite TX von Kemppi vorgesehen. Weitere Informationen finden Sie im Kemppi Userdoc.

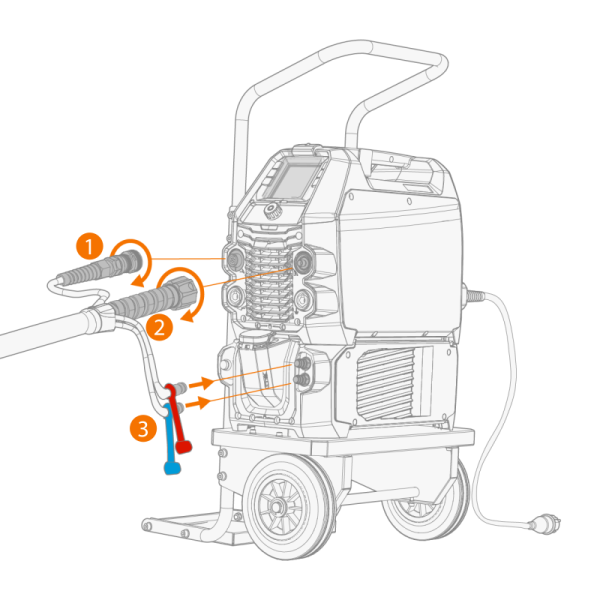

1.

Schließen Sie das Steuerkabel (1) und das Schweißkabel (2) an die entsprechenden Anschlüsse in der Stromquelle an. Durch Drehen der Anschlüsse im Uhrzeigersinn sichern.

2.

Wenn Ihre Einrichtung einen wassergekühlten Brenner umfasst, schließen Sie die Schläuche für die Kühlflüssigkeit (3) an die Kühleinheit an. Die Schläuche sind farbcodiert.

3.

Überprüfen Sie den Gasdurchsatz. Weitere Informationen finden Sie unter Installieren der Gasflasche und Testen des Gasdurchsatzes.
