Funktioner i brænderkontaktens logik

Skift mellem 2T- og 4T-brænderkontaktlogikken ved at trykke på betjeningspanelets brænderkontaktlogik-knap. Funktionerne for 2T- og 4T-brænderkontaktlogik er tilgængelige til TIG-, rensnings- og poleringsprocesser.

Du kan ikke ændre brænderkontaktlogikken under svejsning/rensning/polering.

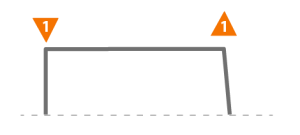

2T (standard)

Ved 2T-svejsning tændes lysbuen ved at trykke på brænderkontakten. Når brænderkontakten slippes, slukkes lysbuen.

Ved 2T-rensning/-polering antændes strømmen ved at trykke på brænderkontakten. Når brænderkontakten slippes, slukkes strømmen.

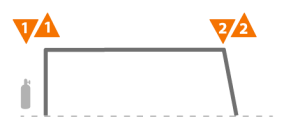

4T

Ved 4T-svejsning startes forgassen ved at trykke på brænderkontakten, og når brænderkontakten slippes, tændes lysbuen. Når brænderkontakten trykkes igen, slukkes lysbuen. Når brænderkontakten slippes, slukkes eftergassen.

Hvis hotstart anvendes sammen med 4T, startes forgassen ved at trykke på brænderkontakt i en foruddefineret varighed, hvorefter lysbuen antændes automatisk, og strømmen hæves til hotstart-niveauet. Strømmen sænkes til den normale svejsestrømstyrke, når brænderkontakten slippes. Hvis brænderkontakten slippes, før startsekvensen når hotstart-fasen, antændes lysbue uden hotstart.

I 4T-rensnings- og poleringsprocesser antændes strømmen ved at trykke brænderkontakten ned og slippe den. Hvis du trykker på og slipper brænderkontakten igen, slukkes strømmen.

Hvis rengøringen eller poleringen ikke påbegyndes inden for 10 sekunder, efter at aftrækkeren er trykket ind og sluppet i 4T, slukkes strømkilden af sikkerhedsmæssige årsager. Brugeren skal trykke brænderkontakten ned igen for at påbegynde at rense eller polere.

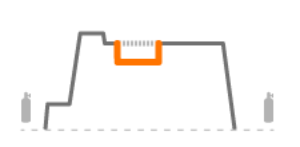

Minilog (kun TIG 4T)

TIG-svejsefunktionen, som gør det muligt at bruge brænderkontakten til at skifte mellem svejsestrøm og Minilog-strøm, som kan være lavere eller højere end svejsestrømmen. Brugeren forudindstiller parametrene. Svejsning over hæftesvejsninger er én anvendelse. Det fungerer også f.eks. som en "pausestrøm", når svejsepositionen ændres. Minilog kan kun bruges med TIG 4T brænderkontaktlogik.

>>  For at tage Minilog-brænderkontaktlogikken i brug skal du trykke længe på betjeningspanelets brænderkontaktlogikknap i 2T- eller 4T-tilstand.

>>  Juster Minilog-niveauet i svejseparametrene.

Minilog-brænderkontaktlogikken er ikke tilgængelig med MMA- og rensnings- og poleringsprocesser.

Du kan indstille Minilog til FRA og indstille brænderkontaktlogikken til 2T ved at trykke på knappen til brænderkontaktlogik i 4T Minilog-tilstand.

Du kan indstille Minilog til FRA (og forblive i tilstanden 4T brænderkontaktlogik) ved at trykke på knappen til brænderkontaktlogik i 4T-Minilog-tilstand.

4T LOG (kun TIG)

4T LOG kontaktlogik er ikke tilgængelig med MMA og rengørings- og poleringsprocesser.

Ved at holde udløseren nede aktiveres forgasningen i en foruddefineret periode, hvorefter lysbuen tændes automatisk, og strømmen stiger til søgelysbue-niveauet. Når brænderkontakten slippes, stiger strømmen til den normale svejsestrømstyrke. Når brænderkontakten trykkes ned igen, falder strømmen til baglysbue-niveauet. Når brænderkontakten slippes, slukkes lysbuen, og eftergasen aktiveres i en foruddefineret periode.

Hvis hotstart bruges sammen med 4T LOG, hæves strømmen til hotstart-niveauet i den foruddefinerede varighed, når brænderkontakten slippes på søgelysbue-niveauet. Strømmen sænkes derefter til det normale svejsestrømstyrke.



Symboler:

	Funktion
	Indstil varighed
	Tryk på brænderkontakten (ned)
	Udløsning af brænderkontakt (op)
	Forgas / eftergas
