Панели управления Minarc T 223 DC
В этом разделе описаны органы управления и особенности панелей управления Minarc T 223 DC. Стандартная модель источника питания оснащена стандартной панелью управления, а модель источника питания MLP - панелью управления MLP (более подробную информацию см. в разделе Описание оборудования).
Вы можете получить доступ к различным настройкам и регулировкам параметров, нажимая физические кнопки (2-7 на рисунке ниже). После выполнения настроек выйдите из системы, нажав ту же кнопку еще раз или нажав другую кнопку.
Стандартная панель управления
| 1. | Регулятор |
>> Настройка и выбор (для получения дополнительной информации см. Основной вид)
| 2. | Кнопка каналов памяти |
>> Короткое нажатие: Изменение канала памяти
>> Длительное нажатие: Сохранение параметров в канале памяти
| 3. | Параметры сварки и кнопка высокочастотного зажигания TIG |
>> Короткое нажатие: Настройка параметров сварки
>> Длительное нажатие: Переключение между ВКЛ/ВЫКЛ высокочастотного зажигания TIG
| 4. | Логика кнопки горелки (TIG) |
>> Короткое нажатие: Переключение между функциями логики кнопки горелки 2T и 4T
| 5. | Проверки подачи газа |
>> Короткое нажатие: Переключение между ВКЛ/ВЫКЛ проверкой подачи газа
| 6. | Кнопка давления дуги MMA |
>> Короткое нажатие: Регулировка давления дуги MMA
| 7. | Кнопка процесса и дистанционного управления |
>> Короткое нажатие: Переключение между процессами TIG/MMA
>> Длительное нажатие: Переключение между режимами дистанционного управления (ручной/ножной пульт дистанционного управления, пульт дистанционного управления горелкой и пульт дистанционного управления OFF). Пульт дистанционного управления должен быть подключен к сварочному аппарату или сварочной горелке.

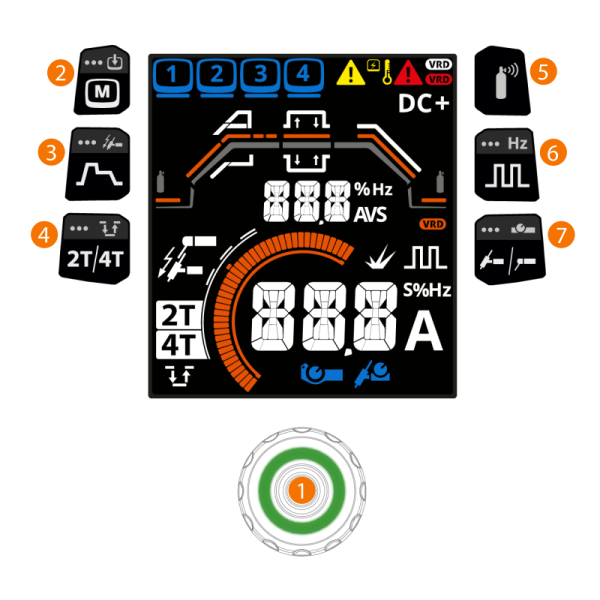

Панель управления MLP
| 1. | Регулятор |
>> Настройка и выбор (для получения дополнительной информации см. Основной вид)
| 2. | Кнопка каналов памяти |
>> Короткое нажатие: Изменение канала памяти
>> Длительное нажатие: Сохранение параметров в канале памяти
| 3. | Параметры сварки и кнопка высокочастотного зажигания TIG |
>> Короткое нажатие: Настройка параметров сварки
>> Длительное нажатие: Переключение между ВКЛ/ВЫКЛ высокочастотного зажигания TIG
| 4. | Логика кнопки горелки (TIG) |
>> Короткое нажатие: Переключение между функциями логики кнопки горелки 2T и 4T
>> Длительное нажатие в режиме 2T: Включает 4T и Minilog
>> Длительное нажатие в режиме 4T: Включает Minilog
>> Короткое нажатие, когда Minilog включен: Выключает Minilog и меняет логику кнопки горелки на 2T
>> Длинное нажатие при включенном Minilog: Выключает Minilog, но логика кнопки горелки остается в 4T
| 5. | Проверки подачи газа |
>> Короткое нажатие: Переключение между ВКЛ/ВЫКЛ проверкой подачи газа
| 6. | Кнопка импульса TIG |
>> Короткое нажатие: Переключение между режимами сварки TIG ON / OFF
>> Длительное нажатие при включенном TIG импульсе: Регулировка частоты импульсов
| 7. | Кнопка процесса и дистанционного управления |
>> Короткое нажатие: Переключение между процессами TIG/MMA
>> Длительное нажатие: Переключение между режимами дистанционного управления (ручной/ножной пульт дистанционного управления, пульт дистанционного управления горелкой и пульт дистанционного управления OFF). Пульт дистанционного управления должен быть подключен к сварочному аппарату или сварочной горелке.
Сброс до заводских параметров
Чтобы вернуть аппарат к заводским настройкам, долго нажмите одновременно кнопку Логика кнопки горелки (4) и кнопку Процесс и дистанционное управление (7).
Символы
| Условное обозначение | Описание |
|---|---|
|
Желтый: Предостережение Красный: Ошибка |
|
Ошибка источника питания |
|
Индикатор высокой температуры (перегрев) |
|
VRD (устройство снижения напряжения): Белый символ VRD горит = VRD включен Мигает красный символ VRD = проблема с VRD |
|
Сварочный процесс TIG |
|
Импульсный процесс TIG (только панель управления MLP) |
|
Частота импульсов TIG (только панель управления MLP) |
|
Сварочный процесс MMA |
|
Minilog (только панель управления MLP) |
|
Высокочастотное зажигание |
|
Давление дуги (MMA) |
| AUT | Авто |
| Err | Ошибка |
|
Дистанционное управление (ручная / ножная педаль) |
|
Пульт дистанционного управления горелки |
|
После каждого сварного шва в течение 5 с отображается сводка по сварному шву (Данные о сварке). |
Для обновления программного обеспечения панели управления обратитесь в местный сервисный центр Kemppi.
