Pannelli di controllo Minarc T 223 DC
Questa sezione descrive i comandi e le caratteristiche del pannello di controllo del Minarc T 223 DC. Il modello standard di fonte di alimentazione dispone del pannello di controllo standard, mentre il modello MLP di fonte di alimentazione dispone del pannello di controllo MLP (per ulteriori informazioni, consultare la Descrizione dell’attrezzatura).
È possibile accedere a diverse regolazioni e impostazioni dei parametri premendo i pulsanti fisici (2-7 nella figura seguente). Una volta effettuate le regolazioni, è possibile uscire premendo nuovamente lo stesso pulsante o un altro.

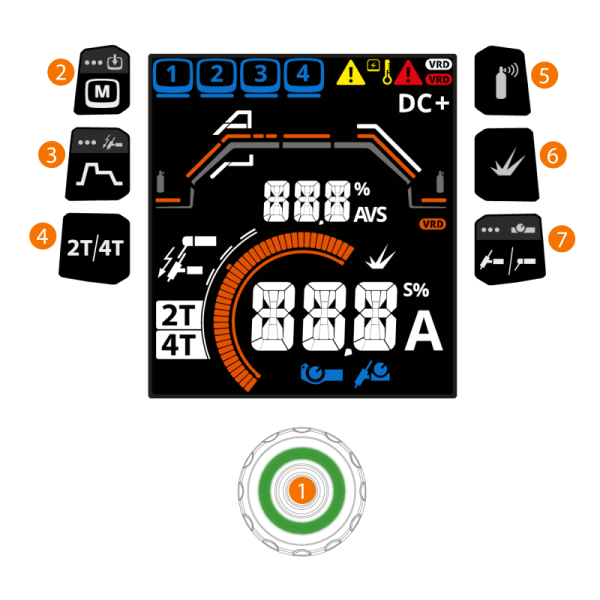

Pannello di controllo standard
| 1. | Manopola |
>> Regolazione e selezione (per ulteriori informazioni, fare riferimento a Vista principale)
| 2. | Pulsante dei canali di memoria |
>> Pressione breve: Cambia il canale di memoria
>> Pressione prolungata: Salva i parametri nel canale di memoria
| 3. | Pulsante parametri di saldatura e accensione HF TIG |
>> Pressione breve: Regolazione dei parametri di saldatura
>> Pressione prolungata: Commuta tra accensione TIG HF ON / OFF
| 4. | Pulsante Logica di innesco (TIG) |
>> Pressione breve: Alterna le funzioni di Logica di innesco 2T e 4T.
| 5. | Gas test |
>> Pressione breve: Commuta tra test del gas ON/OFF
| 6. | Pulsante di forza dell'arco MMA |
>> Pressione breve: Regolazione della forza dell'arco MMA
| 7. | Pulsante di processo e controllo remoto |
>> Pressione breve: Commutazione tra processi TIG/MMA
>> Pressione prolungata: Commuta tra le modalità di controllo remoto (controllo remoto della torcia, controllo remoto della torcia e controllo remoto OFF). Un controllo remoto deve essere collegato al dispositivo di saldatura o alla torcia di saldatura.

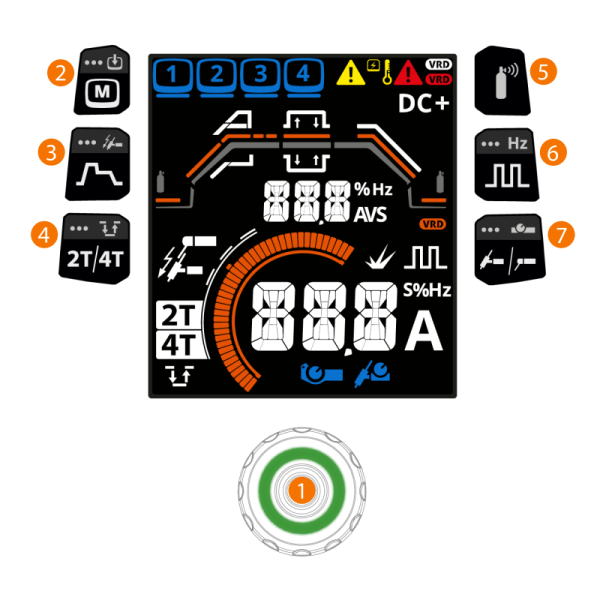

Pannello di controllo MLP
| 1. | Manopola |
>> Regolazione e selezione (per ulteriori informazioni, fare riferimento a Vista principale)
| 2. | Pulsante dei canali di memoria |
>> Pressione breve: Cambia il canale di memoria
>> Pressione prolungata: Salva i parametri nel canale di memoria
| 3. | Pulsante parametri di saldatura e accensione HF TIG |
>> Pressione breve: Regolazione dei parametri di saldatura
>> Pressione prolungata: Commuta tra accensione TIG HF ON / OFF
| 4. | Pulsante Logica di innesco (TIG) |
>> Pressione breve: Alterna le funzioni di Logica di innesco 2T e 4T.
>> Pressione prolungata in 2T: Imposta 4T e Minilog su on
>> Pressione prolungata in 4T: Imposta Minilog su on
>> Pressione breve quando Minilog è attivo: Imposta Minilog off e cambia la Logica di innesco in 2T
>> Pressione prolungata quando Minilog è attivo: Disattiva Minilog, ma la logica di innesco rimane in 4T.
| 5. | Test del gas |
>> Pressione breve: Commuta tra test del gas ON/OFF
| 6. | Pulsante TIG a impulso |
>> Pressione breve: Commuta tra saldatura TIG a impulso ON / OFF
>> Pressione prolungata quando TIG a impulsi è attivo: Regolazione della frequenza d'impulso
| 7. | Pulsante di processo e controllo remoto |
>> Pressione breve: Commutazione tra processi TIG/MMA
>> Pressione prolungata: Commuta tra le modalità di controllo remoto (controllo remoto della torcia, controllo remoto della torcia e controllo remoto OFF). Un controllo remoto deve essere collegato al dispositivo di saldatura o alla torcia di saldatura.
Ripristino valori di fabbrica
Per ripristinare le impostazioni di fabbrica del dispositivo, premere a lungo il pulsante Logica di innesco (4) e il pulsante Processo e controllo remoto (7) contemporaneamente.
Simboli
| Simbolo | Descrizione |
|---|---|
|
Giallo: Avviso Rosso: Errore |
|
Errore della fonte di alimentazione |
|
Indicatore di alta temperatura (surriscaldamento) |
|
VRD (dispositivo di riduzione della tensione): Simbolo VRD bianco acceso = VRD acceso Il simbolo VRD rosso lampeggia = C'è un problema con il VRD |
|
Processo di saldatura TIG |
|
Processo TIG a impulsi (solo pannello di controllo MLP) |
|
Frequenza d'impulso TIG (solo pannello di controllo MLP) |
|
Processo di saldatura MMA |
|
Minilog (solo pannello di controllo MLP) |
|
Accensione HF |
|
Forza dell'arco (MMA) |
| AUT | Auto |
| Err | Errore |
| 4TL | 4T LOG |
| SA | Ricerca arco |
| TA | Fine arco |
|
Controllo remoto manuale (pedale) |
|
Controllo remoto della torcia |
|
Dopo ogni saldatura, viene visualizzato un riepilogo della saldatura(Dati di saldatura) per 5 s. |
Per aggiornare il software del pannello di controllo, contattare il servizio di assistenza Kemppi locale.
