Minarc T 223 DC fonte di alimentazione

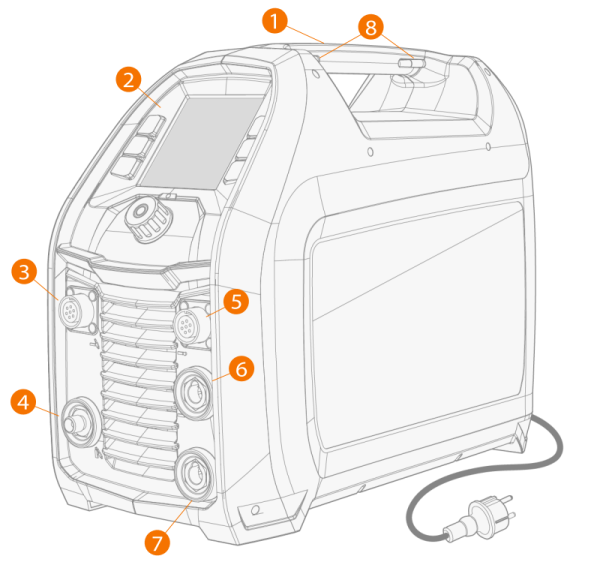

Parte anteriore
|
1.
|
Maniglia di sollevamento (anche per il sollevamento meccanico quando la fonte di alimentazione non è installata su un carrello) |
|
3.
|
Connettore per cavo di controllo |
|
4.
|
Connettore per cavo di saldatura TIG |
|
5.
|
Connettore per il controllo remoto |
|
6.
|
Connettore DIX negativo (-) |
>> Per il cavo di ritorno a terra nella saldatura MMA
|
7.
|
Connettore DIX positivo (+) |
>> Per il cavo di ritorno a terra nella saldatura TIG
>> Per il portaelettrodi MMA
|
8.
|
Fessure per la cinghia di trasporto |

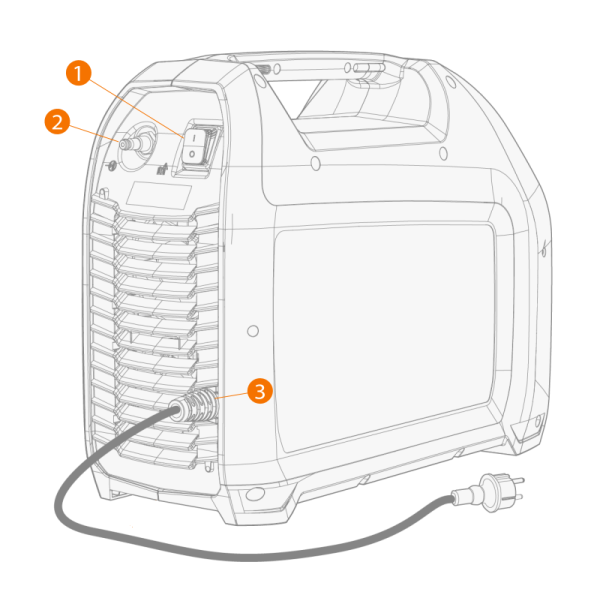

Lato posteriore
|
1.
|
Interruttore di alimentazione |
|
2.
|
Connettore del tubo flessibile per gas di protezione |
|
3.
|
Cavo di alimentazione di rete |
