Hitsausparametrit

Hitsausparametrit-näkymä sisältää käynnistys- ja pysäytyskäyrän, jonka avulla parametrien säätö käy hyvin havainnollisesti. Pääset hitsausparametreihin painamalla ohjauspaneelin hitsausparametrit ja TIG kipinäsytytys (HF) -painiketta (lisätietoa on kohdassa Minarc T 223 DC ohjauspaneelit).

Valkoinen viiva osoittaa, että parametri on päällä. Oranssi viiva osoittaa, että parametrin arvo on parhaillaan säädettävissä. Jos parametrin Auto-arvoa käytetään, sen numeerinen arvo näytetään käynnistys- ja pysäytyskäyrän alapuolella.

Monet hitsausparametrit ovat hitsausprosessikohtaisia, ja ne ovat näkyvissä ja säädettävissä sen mukaisesti.

Parametrit selitetään jäljempänä olevassa taulukossa "Hitsausparametrit".

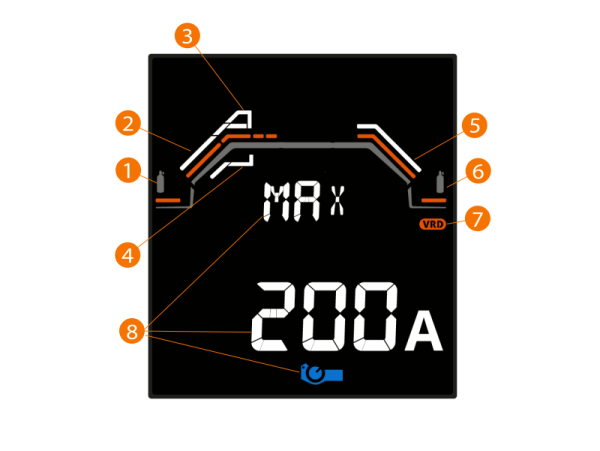

Vakio-ohjauspaneeli

1.

Etukaasu

2.

Nousuvirta

3.

Kuuma-aloitus, positiiviset arvot

4.

Kuuma-aloitus, negatiiviset arvot

5.

Laskuvirta

6.

Jälkikaasu

7.

VRD

8.

Kaukosäädön vähimmäis- ja enimmäisvirta

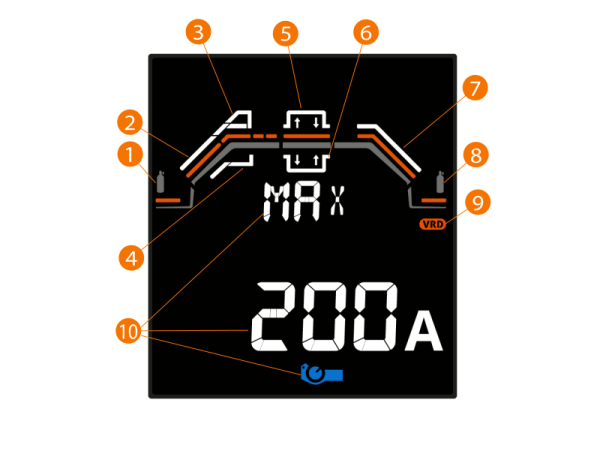

MLP-ohjauspaneeli

1.

Etukaasu

2.

Nousuvirta

3.

Kuuma-aloitus, positiiviset arvot

4.

Kuuma-aloitus, negatiiviset arvot

5.

Minilog, positiiviset arvot

6.

Minilog, negatiiviset arvot

7.

Laskuvirta

8.

Jälkikaasu

9.

VRD

10.

Kaukosäädön vähimmäis- ja enimmäisvirta

Hitsausparametrien säätäminen

1.

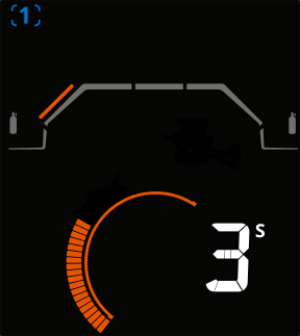

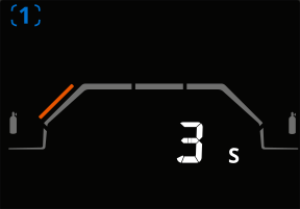

Käännä säätönuppia niin, että oranssi viiva ilmestyy halutun hitsausparametrin kohdalle (tässä käytetään esimerkkinä nousuvirta-parametria).

2.

Paina säätönupin painiketta valitaksesi hitsausparametri säädettäväksi.

3.

Käännä säätönuppia säätääksesi hitsausparametria.

4.

Vahvista uusi asetusarvo / valinta painamalla säätönupin painiketta.

Vihje: Kun parametrin arvo on säädettävissä, voit valita parametrin oletusarvon painamalla säätönupin painiketta pitkään. Tämä toimii kaikilla parametreilla paitsi VRD:llä.

Hitsausparametrit

TIG-hitsausparametrit

Tässä luetellut parametrit ovat säädettävissä TIG-hitsausprosessilla.

Parametri	Parametrin arvo	Kuvaus
Etukaasu	0,0 ... 10 s, Auto, askel 0,1 Oletusarvo = Auto	Etukaasu on hitsaustoiminto, jossa suojakaasun virtaus käynnistyy ennen valokaaren syttymistä. Tämä varmistaa sen, ettei metalli joudu kosketuksiin ilman kanssa hitsauksen alkuvaiheessa. Käytetään kaikille metalleille, mutta erityisesti ruostumattomalle teräkselle ja titaanille. Kun "Auto" on valittuna, etukaasu määritetään automaattisesti hitsausvirran mukaan.
Nousuvirta	0,0 ... 5 s, askel 0,1 Oletusasetus = 0 s	Hitsaustoiminto, jolla määritetään, kuinka pitkän ajan kuluessa hitsausvirta kasvaa halutulle hitsausvirtatasolle hitsauksen alkuvaiheessa.
Kuuma-aloitus	Päällä/Pois Oletusasetus = Pois	Hitsaustoiminto, joka käyttää hitsin alkuvaiheessa suurempaa tai pienempää hitsausvirtaa. Kuuma-aloituksen jälkeen virta asettuu normaalille hitsausvirtatasolle. Toiminto helpottaa hitsauksen alkua varsinkin alumiinimateriaaleja hitsattaessa. Kuuma-aloitusta käytetään vain 2T-liipaisintilassa.
- Kuuma-aloituksen taso	-80 ... +100 %, askel 1 Oletusasetus = +30 %
- Kuuma-aloituksen aika	0,1 ... 9,9 s, askel 0,1 Oletusasetus = 1,2 s
Minilog-taso (vain MLP-ohjauspaneeli)	-99 % ... 125 %, askel 1 Oletusasetus = -80 %	Minilog on TIG-hitsaustoiminto, jossa polttimen kytkimellä voidaan vaihtaa hitsausvirran ja Minilog-virran välillä. Minilog-virta voi olla korkeampi tai matalampi kuin hitsausvirta. Lisätietoa on kohdassa Liipaisintoiminnot. Tietoja Minilogin asettamisesta päälle on kohdassa Minarc T 223 DC ohjauspaneelit.
Laskuvirta	0,0 ... 1,5 s, askel 0,1 Oletusasetus = 0,1 s	Laskuvirta on hitsaustoiminto, jolla määritetään, kuinka pitkän ajan kuluessa hitsausvirta vähitellen laskee lopetusvirtatasolle.
Jälkikaasu	0,0 ... 9,9 s, Auto, askel 0,1 Oletusasetus = Auto	Jälkikaasu on hitsaustoiminto, jossa suojakaasun virtaus jatkuu, kun valokaari on sammunut. Tämä varmistaa sen, ettei kuuma hitsi joudu kosketuksiin ilman kanssa sen jälkeen, kun valokaari on sammunut. Tämä suojaa hitsiä ja myös elektrodia. Käytetään kaikille metalleille. Erityisesti ruostumaton teräs ja titaani edellyttävät pitkiä jälkikaasuaikoja. Kun "Auto" on valittuna, jälkikaasu määritetään automaattisesti hitsausvirran mukaan.
Kaukosäädön vähimmäisvirta	Min = Virran vähimmäisarvo Maks = Virran enimmäisarvo	Hitsausvirran raja-arvot kaukosäätimelle. Näitä parametreja käytetään rajoittamaan analogisten kaukosäätimien virran säätöaluetta. Virtarajat eivät koske keinukytkimellä varustettua TXR20-kaukosäädintä.
Kaukosäädön enimmäisvirta

Puikkohitsausparametrit

Tässä luetellut parametrit ovat säädettävissä puikkohitsausprosessilla.

Parametri	Parametrin arvo	Kuvaus
Kuuma-aloituksen taso	-10 ... +10, askel 1 Oletusasetus = 0	Hitsaustoiminto, joka käyttää hitsin alkuvaiheessa suurempaa tai pienempää hitsausvirtaa. Kuuma-aloituksen jälkeen virta asettuu normaalille hitsausvirtatasolle. Toiminto helpottaa hitsauksen alkua varsinkin alumiinimateriaaleja hitsattaessa.
VRD	Päällä/Pois Oletusasetus = Pois (AU-virtalähdemalleissa VRD-toiminto on lukittu päälle)	Jännitteenalennuspiiri (VRD) rajoittaa tyhjäkäyntijännitteen määritellyn jännitearvon alapuolelle. Tämä parametri koskee kaikkia muistikanavia.
Kaukosäädön vähimmäisvirta	Min = Virran vähimmäisarvo Maks = Virran enimmäisarvo	Näitä parametreja käytetään rajoittamaan analogisten kaukosäätimien virran säätöaluetta. Virtarajat eivät koske keinukytkimellä varustettua TXR20-kaukosäädintä.
Kaukosäädön enimmäisvirta
