Paneles de control Minarc T 223 DC
Esta sección describe los controles y las características de los paneles de control Minarc T 223 DC. El modelo de fuente de potencia estándar tiene el panel de control estándar y el modelo de fuente de potencia MLP tiene el panel de control MLP (para más información, consulte Descripción del equipo).
Puede acceder a los diferentes ajustes y configuraciones de parámetros pulsando los botones físicos (2-7 en la figura inferior). Una vez realizados los ajustes, salga pulsando de nuevo el mismo botón o pulsando otro botón.

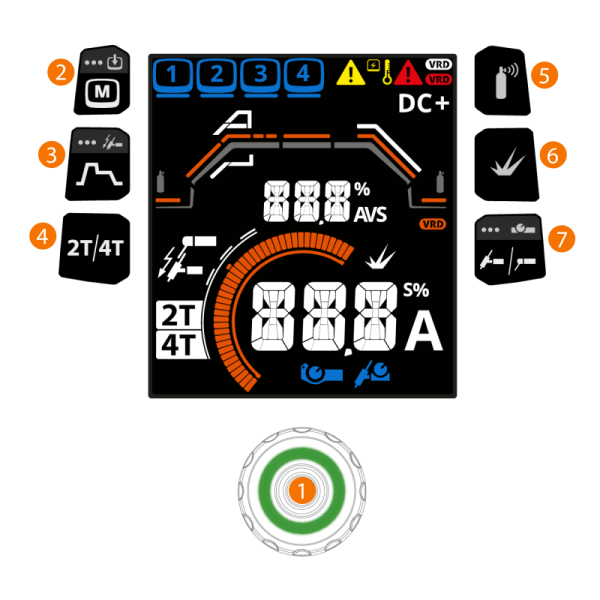

Panel de control estándar
| 1. | Perilla de control |
>> Ajuste y selección (para más información, consulte Vista principal)
| 2. | Botón de canales de memoria |
>> Pulsación corta: Cambia el canal de memoria
>> Pulsación larga: Guarda los parámetros en el canal de memoria
| 3. | Botón de parámetros de soldadura e ignición de AF TIG |
>> Pulsación corta: Ajuste de los parámetros de soldadura
>> Pulsación larga: Conmuta entre la ignición de AF TIG ON / OFF
| 4. | Lógica de disparador (TIG) |
>> Pulsación corta: Alterna entre las funciones Lógica de disparador en 2T y 4T
| 5. | Prueba de gas |
>> Pulsación corta: Alterna entre la prueba de gas ON/OFF
| 6. | Botón de fuerza de arco MMA |
>> Pulsación corta: Ajuste de fuerza de arco MMA
| 7. | Botón de proceso y control remoto |
>> Pulsación corta: Alterna entre los procesos TIG/MMA
>> Pulsación larga: Alterna entre los modos de control remoto (control remoto de mano/pedal, control remoto de la antorcha y control remoto OFF). Debe conectarse un control remoto al dispositivo de soldadura o a la antorcha de soldadura.

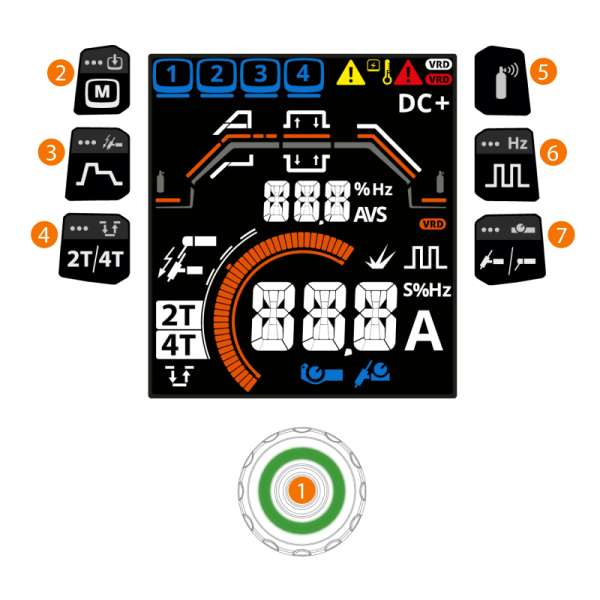

Panel de control MLP
| 1. | Perilla de control |
>> Ajuste y selección (para más información, consulte Vista principal)
| 2. | Botón de canales de memoria |
>> Pulsación corta: Cambia el canal de memoria
>> Pulsación larga: Guarda los parámetros en el canal de memoria
| 3. | Botón de parámetros de soldadura e ignición de AF TIG |
>> Pulsación corta: Ajuste de los parámetros de soldadura
>> Pulsación larga: Conmuta entre la ignición de AF TIG ON / OFF
| 4. | Lógica de disparador (TIG) |
>> Pulsación corta: Alterna entre las funciones Lógica de disparador en 2T y 4T
>> Pulsación larga en 2T: Activa 4T y Minilog
>> Pulsación larga en 4T: Activa Minilog
>> Pulsación corta cuando Minilog está activado: Desactiva Minilog y cambia la Lógica de disparador a 2T
>> Pulsación larga con Minilog activado: Desactiva Minilog pero la lógica de disparador permanece en 4T
| 5. | Prueba de gas |
>> Pulsación corta: Alterna entre la prueba de gas ON/OFF
| 6. | Botón de pulso TIG |
>> Pulsación corta: Alterna entre soldadura TIG por pulsos ON / OFF
>> Pulsación larga cuando TIG por pulsos está activado: Ajuste de la frecuencia de pulso
| 7. | Botón de proceso y control remoto |
>> Pulsación corta: Alterna entre los procesos TIG/MMA
>> Pulsación larga: Alterna entre los modos de control remoto (control remoto de mano/pedal, control remoto de la antorcha y control remoto OFF). Debe conectarse un control remoto al dispositivo de soldadura o a la antorcha de soldadura.
Rest. valores de fábrica
Para restablecer los ajustes de fábrica del aparato, pulse prolongadamente el botón Lógica de disparador (4) y el botón Proceso y control remoto (7) simultáneamente.
Símbolos
| Símbolo | Descripción |
|---|---|
|
Amarillo: Advertencia Rojo: Error |
|
Error de fuente de potencia |
|
Indicador de alta temperatura (sobrecalentamiento) |
|
VRD (dispositivo de reducción de voltaje): Símbolo VRD blanco encendido = VRD encendido El símbolo rojo VRD parpadea = Hay un problema con el VRD |
|
Proceso de soldadura TIG |
|
Proceso de pulso TIG (solo panel de control MLP) |
|
Frecuencia de pulso TIG (solo panel de control MLP) |
|
Proceso de soldadura MMA |
|
Minilog (solo panel de control MLP) |
|
Ignición de AF |
|
Fuerza de arco (MMA) |
| AUT | Auto |
| Err | Error |
| 4TL | 4T LOG |
| SA | Arco de búsqueda |
| TA | Arco de término |
|
Mando a distancia (manual / pedal) |
|
Control remoto de la antorcha |
|
Después de cada soldadura, se muestra un resumen de la soldadura durante 5 segundos (Datos de soldadura). |
Para actualizar el software del panel de control, póngase en contacto con el servicio local de Kemppi.
