Sequência Iniciar e parar

A ferramenta de diagrama de parâmetros facilita a identificação e configuração do parâmetro base. Desde o tempo de pré-gás até o tempo de pós-gás e tudo mais, você pode selecionar e ajustar rapidamente o valor do parâmetro.

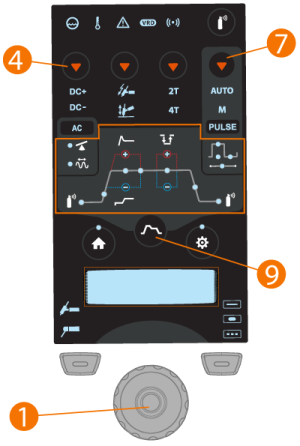

A função CA/CC (4) não está disponível no painel de controle MTP23X.

Para selecionar e ajustar os parâmetros de Iniciar e parar:

Pressione o botão Iniciar e parar (9) para entrar nas configurações de parâmetros.

Navegue pelos parâmetros de curva/menu girando o botão de controle (1).

Selecione o parâmetro para ajuste pressionando o botão de controle (1).

Ajuste o parâmetro selecionado girando o botão de controle (1).

Feche a configuração dos parâmetros pressionando novamente o botão de controle (1).

Para selecionar e ajustar parâmetros de CA e/ou pulsado:

Pressione o botão de seleção do modo de corrente (4) para alternar para o modo CA.

Pressione o botão de seleção do modo Pulsado (7) para alternar para o modo Pulsado.

Pressione o botão Iniciar e parar (9) para entrar nas configurações de parâmetros.

Navegue até as configurações CA ou Pulsado no menu de parâmetros girando o botão de controle (1).

Selecione o parâmetro CA ou Pulsado para ajuste pressionando o botão de controle (1).

Ajuste o valor do parâmetro selecionado girando o botão de controle (1).

Feche a configuração de parâmetros pressionando o botão de controle (1).

As seleções do modo de corrente e de processo pulsado têm um efeito sobre o conteúdo do menu Iniciar e parar.

Parâmetros ajustáveis em soldagem contínua:

Parâmetro	Valor	Descrição
Pré-gás	0,0 s a 9,9 s, Auto, passos de 0,1 s (padrão = automático)	Função de soldagem que inicia o fluxo de gás de proteção antes que o arco acenda. Isso garante que o metal não entre em contato com o ar no início da solda. O valor de tempo é predefinido pelo usuário. Usado para todos os metais, mas especialmente para aço inoxidável, alumínio e titânio. Este ajuste não está disponível quando a ignição TIG por tocar e levantar está ligada.
Elevação	Mín/Máx = 0,0 s a 5,0 s, passo 0,1 s (padrão = 0,0 s)	Função de soldagem que determina o tempo durante o qual a corrente de soldagem aumenta gradualmente até o nível de corrente de soldagem desejado no começo da solda. O valor para o tempo de Elevação é predefinido pelo usuário. O valor zero significa que a função está desativada.
Nível da partida a quente	Mín/Máx = -80% a 100%, passos de 1% (padrão = desligado), valor “0” = partida a quente desligada	Partida a quente: Função de soldagem que usa corrente de soldagem mais alta no início da solda. Após o período de partida a quente, a corrente cai para o nível de soldagem normal. Os valores para o nível de corrente de partida a quente e sua duração são predefinidos manualmente. Isso facilita o início da solda, especialmente com materiais de alumínio.
Tempo da partida a quente	Mín/Máx = 0,1 s a 9,9 s, passo 0,1 s (padrão = 1,2 s)	Este ajuste não está disponível quando a partida a quente está desligada. O tempo de partida a quente não pode ser ajustado quando a lógica de disparo 4T está selecionada.
Minilog	Mín/Máx = -99% a 125%, passos de 1% (padrão = desligado), valor “0” = Minilog desligado	Função de soldagem TIG que permite usar o interruptor da tocha para alternar entre a corrente de soldagem e a corrente Minilog. Os parâmetros são predefinidos pelo usuário. A soldagem por solda ponto é uma aplicação e também funciona como uma “corrente de pausa” quando a posição de soldagem muda, por exemplo. Este ajuste não está disponível quando a lógica de disparo 2T está selecionada.
Inclinação descendente	Mín/Máx = 0,0 s a 15,0 s, passo 0,1 s (padrão = 0,1 s)	Função de soldagem que determina o tempo durante o qual a corrente de soldagem diminui gradualmente até o nível de corrente final. O valor do tempo de inclinação descendente é predefinido pelo usuário. O valor zero significa que a função está desativada.
Pós-gás	Mín/Máx = 0,0 s a 30,0 s, Auto, passos de 0,1 s (padrão = automático)	Função de soldagem que continua o fluxo de gás de proteção após o arco ter se extinguido. Isso garante que a solda quente não entre em contato com o ar após a extinção do arco, protegendo a solda e também o eletrodo. Usada para todos os metais. Em especial, o aço inoxidável e o titânio exigem tempos de pós-gás mais longos.

Parâmetros ajustáveis na soldagem por ponto:

Parâmetro	Valor	Descrição
Pré-gás	0,0 s a 9,9 s, Auto, passos de 0,1 s (padrão = automático)	Função de soldagem que inicia o fluxo de gás de proteção antes que o arco acenda. Isso garante que o metal não entre em contato com o ar no início da solda. O valor de tempo é predefinido pelo usuário. Usado para todos os metais, mas especialmente para aço inoxidável, alumínio e titânio. Este ajuste não está disponível quando a ignição TIG por tocar e levantar está ligada.
Elevação	Mín/Máx = 0,0 s a 5,0 s, passo 0,1 s (padrão = 0,0 s)	Função de soldagem que determina o tempo durante o qual a corrente de soldagem aumenta gradualmente até o nível de corrente de soldagem desejado no começo da solda. O valor para o tempo de Elevação é predefinido pelo usuário. O valor zero significa que a função está desativada.
Inclinação descendente	Mín/Máx = 0,0 s a 15,0 s, passo 0,1 s (padrão = 0,1 s)	Função de soldagem que determina o tempo durante o qual a corrente de soldagem diminui gradualmente até o nível de corrente final. O valor do tempo de inclinação descendente é predefinido pelo usuário. O valor zero significa que a função está desativada.
Pós-gás	Mín/Máx = 0,0 s a 30,0 s, Auto, passos de 0,1 s (padrão = automático)	Função de soldagem que continua o fluxo de gás de proteção após o arco ter se extinguido. Isso garante que a solda quente não entre em contato com o ar após a extinção do arco, protegendo a solda e também o eletrodo. Usada para todos os metais. Em especial, o aço inoxidável e o titânio exigem tempos de pós-gás mais longos.

Parâmetros ajustáveis na soldagem MicroTack:

Parâmetro	Valor	Descrição
Pré-gás	0,0 s a 9,9 s, Auto, passos de 0,1 s (padrão = automático)	Função de soldagem que inicia o fluxo de gás de proteção antes que o arco acenda. Isso garante que o metal não entre em contato com o ar no início da solda. O valor de tempo é predefinido pelo usuário. Usado para todos os metais, mas especialmente para aço inoxidável, alumínio e titânio. Este ajuste não está disponível quando a ignição TIG por tocar e levantar está ligada.
Pós-gás	Mín/Máx = 0,0 s a 30,0 s, Auto, passos de 0,1 s (padrão = automático)	Função de soldagem que continua o fluxo de gás de proteção após o arco ter se extinguido. Isso garante que a solda quente não entre em contato com o ar após a extinção do arco, protegendo a solda e também o eletrodo. Usada para todos os metais. Em especial, o aço inoxidável e o titânio exigem tempos de pós-gás mais longos.

Parâmetros ajustáveis no modo CA:

Parâmetro	Valor	Descrição
Balanço	-60% a 0% (padrão = -25%)	Função para ajustar os ciclos de corrente positiva e negativa na soldagem TIG CA. Percentual baixo significa que, em média, a corrente de soldagem está mais no lado negativo, e percentual alto significa que, em média, a corrente de soldagem está mais no lado positivo.
Frequência CA:	30 Hz a 250 Hz (padrão = 60 Hz)	Função para alterar a frequência da corrente alternada na soldagem TIG CA. Esta configuração ajusta o número de ciclos por segundo. Usada para alterar a frequência da corrente de soldagem para melhor atender à preferência e aplicação do soldador.

Parâmetros ajustáveis no modo pulsado:

Parâmetro	Valor	Descrição
Corrente do pulso	2 A a Fonte de energia A máx., passos de 1 A *	O maior nível de corrente do ciclo de pulsos. Na soldagem TIG, sua principal função é criar uma poça de soldagem ou aumentar a temperatura desta poça.
Proporção do pulso	10% a 70%, passos de 1% (padrão = 40%) *	Determina o quanto do tempo do ciclo de pulso é gasto na corrente de pulso.
Corrente base	10% a 70%, passos de 1% (padrão = 20%), amperes visíveis *	O menor nível de corrente do ciclo de pulsos. Na soldagem TIG, sua principal função é resfriar a poça de soldagem para manter o arco.
Frequência do pulso	(CC): 0,2 Hz a 300 Hz, passos de 1 Hz (0,2 Hz a 10 Hz passos de 0,1 Hz) (padrão = 1 Hz) *	Determina quantos ciclos de pulsos são criados por segundo (Hz).
Frequência do pulso	(CA): 0,2 Hz a 20 Hz, passos de 1 Hz (0,2 Hz a 10 Hz passos de 0,1 Hz) (padrão = 1 Hz) *

* O modo pulsado automático tem diferentes valores de parâmetros e eles não podem ser ajustados.
