Configurações
|
O conteúdo do menu Configurações depende do processo de soldagem, modo de corrente e modo de soldagem selecionados. |
Para selecionar e ajustar parâmetros no menu Configurações:

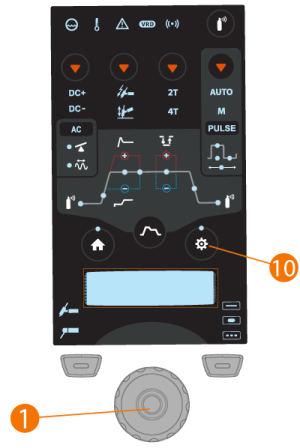

| 1. | Pressione o botão de configurações de parâmetro (10) para entrar no menu. |
| 2. | Navegue pelos parâmetros do menu girando o botão de controle (1). |
| 3. | Selecione um parâmetro para ajuste pressionando o botão de controle (1). |
| 4. | Ajuste o parâmetro selecionado girando o botão de controle (1). |
| 5. | Feche a configuração de parâmetros pressionando o botão de controle (1). |
Para entrar no menu de configurações avançadas:
Pressione o botão Configurações (10) por cinco segundos.
|
|
Itens de configurações raramente usados ficam ocultos por padrão. Eles estão disponíveis no menu de configurações avançadas. |
Configurações:
| Parâmetro | Valor do parâmetro | Descrição |
|---|---|---|
| Última solda | Corrente, tensão, tempo de arco | Este item das configurações mostra os últimos valores de dados de solda. |
| Forma de onda CA | Senoidal/Ótima/Quadrada (padrão: Ótima) | Função para alterar a forma de onda da corrente alternada na soldagem TIG CA. Três opções estão disponíveis: senoidal, quadrada e ótima. A forma de onda afeta o formato do cordão de solda, a penetração da solda e o ruído do processo de soldagem. Selecione o que melhor atende à aplicação. |
| Tempo de ponto | 0,1 s a 150,0 s, passos de 0,1/1,0 s (padrão = 2,0 s) | Soldagem por ponto: Função de soldagem TIG que produz automaticamente uma solda de duração predefinida. Os parâmetros são predefinidos pelo usuário. Esta função é usada para unir duas peças de materiais com solda ponto, por exemplo, unindo chapas finas com baixo aporte térmico. |
| Proporção CA de MIX TIG | 10% a 90%, passos de 1% (padrão = 50%) | MIX TIG: Função de soldagem TIG, na qual os processos TIG AC e TIG DC alternam de maneira predefinida. Os parâmetros são pré-ajustados pelo usuário de acordo com a aplicação de soldagem. Usada especialmente para otimizar a soldagem de materiais de alumínio de diferentes espessuras. |
| Tempo de ciclo de MIX TIG | 0,1 s a 1,0 s, passo 0,1 s (padrão = 0,6 s) | |
| Nível CC de MIX TIG | 50% a 150%, passos de 1% (padrão = 100%) | |
| Tempo de ponto MicroTack | 1 ms a 200 ms, passos de 1 ms (padrão = 10 ms) | MicroTack: Função de soldagem TIG que otimiza as características de soldagem por ponto. Utilizado para solda ponto de chapas finas ou materiais de espessuras diferentes. Permite a criação rápida e fácil de soldas limpas com mínimo aporte térmico. |
| Tempo de pausa MicroTack | 50 ms a 500 ms, passos de 1 ms (padrão = 50 ms) | |
| Contagem de ponto MicroTack | 1 a 5, infinito (padrão = 1) | |
| Força do arco | -10 a +10, passos de 1 (padrão = 0) | Ajusta as dinâmicas de curto-circuito [rigidez] da soldagem MMA alterando, por exemplo, os níveis de corrente. |
| Partida a quente | -10 a +10, passos de 1 (padrão = 0) | Função de soldagem que usa corrente de soldagem mais alta no início da solda. Após o período de partida a quente, a corrente cai para o nível de soldagem normal. Os valores para o nível de corrente de partida a quente e sua duração são predefinidos manualmente. Isso facilita o início da solda, especialmente com materiais de alumínio. |
| VRD | DESLIGADO/LIGADO (padrão = DESLIGADO) | VRD (dispositivo de redução de tensão): Um dispositivo de segurança usado em equipamentos de soldagem para reduzir a tensão em vazio e mantê-la abaixo de um determinado valor de tensão. Isso reduz o risco de choque elétrico, especialmente em ambientes perigosos, como espaços fechados ou úmidos. O VRD também pode ser exigido por lei em determinados países ou regiões. Na versão AU VRD: Padrão ON, OFF desativado. |
| Anticongelante MMA | DESLIGADO/LIGADO (padrão = LIGADO) | Uma função que reduz automática e significativamente a corrente de soldagem quando o eletrodo está em contato com a peça de trabalho. Pode ser usada para evitar que um eletrodo MMA fique muito quente quando em contato com a peça de trabalho. |
| Força de alta frequência da faísca | 50% a 110%, passos de 1% (padrão 100%) | Ajusta a tensão da faísca de alta frequência usada na ignição. |
| Anticongelante TIG | DESLIGADO/LIGADO (padrão = DESLIGADO) | Uma função que reduz automática e significativamente a corrente de soldagem quando o eletrodo está em contato com a peça de trabalho. Pode ser usada, por exemplo, para evitar a diluição indesejada do eletrodo para o metal soldado. |
| Modo de controle remoto | OFF/Remoto/Tocha (padrão = OFF) | |
| Controle remoto mínimo | Mín = “Limite de corrente mínima”, Máx = “Limite de corrente máxima” | |
| Controle remoto máximo | Mín = “Limite de corrente mínima”, Máx = “Limite de corrente máxima” | |
| Controle remoto sem fio | Cancelar/Iniciar (iniciar o pareamento) | |
| Resfriador a líquido | OFF/Auto/ON (Padrão: Auto) | |
| Data dos dados de soldagem | OFF/1 s a 10 s, passos de 1 s (padrão = 5 s) | Isso define se e por quanto tempo o resumo dos dados de soldagem é mostrado após cada solda. |
| Visor desligado | 5 minutos a 120 min, passos de 1 min (padrão = 5 min) | |
| Data | Configuração de data (DD/MM/AAAA) | Defina o dia ao pressionar e girar o botão de controle. Quando o dia estiver ajustado, pressione o botão de controle para ajustar o mês etc. |
| Hora | Ajuste da hora (HH:MM) | Defina a hora ao pressionar e girar o botão de controle (use o formato de 24 horas). Quando a hora estiver ajustada, pressione o botão de controle para ajustar os minutos. |
| Idioma | Selecione o idioma na lista. | |
| Contador de tempo | Tempo de arco total e tempo de atividade. | |
| Contador de tempo (desde a data) | Tempo de arco total e tempo de atividade desde a última reinicialização. | |
| Reiniciar contador | Reset do contador de tempo. | |
| Lógica de disparo 4T | 4T MLOG/4T LOG/4T LOG+ (padrão = 4T MLOG) | Modo de operação do gatilho de uma tocha de soldagem. Quando você pressiona o gatilho no modo 4T, o gás de proteção começa a fluir, mas o arco não é estabelecido até você soltar o gatilho. Para parar de soldar, pressione o gatilho novamente e solte-o para extinguir o arco. |
Configurações avançadas (ocultas na exibição padrão):
| Parâmetro | Valor | Descrição |
|---|---|---|
| Limite de corrente mínimo | TIG: 2 A/MMA: 8 A, passos de 1 A * | |
| Limite de corrente máximo | TIG: valor nominal da fonte de energia/MMA: potência máxima da fonte. Corrente MMA, passos de 1 A * | |
| Balanço mínimo | Balanço mínimo | Define o valor mínimo para a configuração de balanço de CA. |
| Balanço máximo | 0% a 20% (padrão = 0%) | Define o valor máximo para a configuração de balanço de CA. |
| Corrente Lift TIG | 5 A a 40 A / Auto (padrão = automático) | Corrente de contato no início da ignição TIG por tocar e levantar. |
| Medidor de fluxo do resfriador | DESLIGADO/LIGADO (padrão = LIGADO) | |
| Corrente de ignição positiva | 30% a 150%/Auto, passos de 1% (padrão = Auto) | Ajusta o nível de corrente da sequência de ignição positiva. Somente em fontes de energia CA/CC (TIG). |
| Corrente de ignição negativa | (CA/CC): 100% a 300%/Auto, passos de 1% (padrão = Auto) | Ajusta o nível de corrente da sequência de ignição negativa (TIG). |
| Corrente de ignição | (CC): 100% a 300%/Auto, passos de 1% (padrão = Auto) | |
| Tempo de ignição positiva | 0 ms a 200 ms/Auto, passos de 10 ms (padrão = Auto) | Ajusta o comprimento da sequência de ignição positiva. Somente em fontes de energia CA/CC (TIG). |
| Tempo de ignição negativa | (CA/CC): 0 ms a 950 ms/Auto, passos de 10 ms (padrão = Auto) | Ajusta o comprimento da sequência de ignição negativa (TIG). |
| Tempo de ignição | (CC): 0 ms a 950 ms/Auto, passos de 10 ms (padrão = Auto) | |
| Elevação suave | DESLIGADO/LIGADO (padrão = DESLIGADO) | Esta é uma função que cria automaticamente uma ligeira inclinação ascendente para evitar o desgaste do eletrodo causado por aumentos repentinos de corrente com altas correntes de soldagem. Esta função terá efeito somente quando a corrente de soldagem for de 100 A ou mais. |
| Nível inicial | 5% a 40%, passos de 1% (padrão = 10%) | O ponto da corrente de soldagem em que a inclinação ascendente começa. |
| Nível de inclinação descendente | 5% a 40%, passos de 1% (padrão = 10%) | O ponto da corrente de soldagem em que a inclinação descendente termina. |
| Corte de inclinação descendente 2T | DESLIGADO/LIGADO (padrão = DESLIGADO) | Esta é uma função que permite ao usuário finalizar a rampa de inclinação descendente da corrente com um toque rápido do interruptor da tocha. |
| Inclinação descendente não progressiva | 0% a 50%, passos de 1% (padrão = 0%) | Determina um ponto ao qual a corrente abaixa o mais rápido possível e então inicia a inclinação descendente normal. |
| Congelamento da corrente | DESLIGADO/LIGADO (padrão = DESLIGADO) | A corrente de soldagem pode ser congelada em certo nível durante a inclinação descendente pressionando-se o gatilho. |
| Corrente de troca de fase CA | 5 A a 20 A / Auto | Muda o ponto da corrente de soldagem no qual começa a passagem pelo zero. Afeta somente a soldagem TIG CA. |
| Informações | Tipo de equipamento, número de série. | |
| Versão do software | Número da versão do software da fonte de energia e do painel de controle. | |
| Padrão de fábrica | Cancelar/Redefinir (padrão = cancelar) | Redefine para TIG, CC-, 50 A, HF, Pulsado OFF (outros valores de acordo com o padrão). Quando a redefinição de fábrica estiver concluída, a fonte de energia deverá ser reiniciada manualmente. |
* Escala de corrente ajustável pelo soldador na soldagem TIG:
| • | 2 A a 130 A, passos de 1 A (MasterTig 235, modo de fornecimento limitado) |
| • | 2 A a 235 A, passos de 1 A (MasterTig 235) |
| • | 2 A a 305 A, passos de 1 A (MasterTig 325, 335) |
| • | 2 A a 405 A, passos de 1 A (MasterTig 425) |
| • | Padrão = 3 A a Valor nominal da fonte de energia. |
* Faixa de corrente ajustável pelo soldador em soldagem MMA:
| • | 8 A a 85 A, passos de 1 A (MasterTig 235, modo de fornecimento limitado) |
| • | 8 A a 185 A, passos de 1 A (MasterTig 235) |
| • | 8 A a 255 A, passos de 1 A (MasterTig 325, 335) |
| • | 8 A a 355 A, passos de 1 A (MasterTig 425) |
| • | Padrão = 10 A a Corrente máxima de MMA da fonte de energia. |
