Instalação do painel de controle

Ferramentas:

•

Chave de fenda, chave Torx (T20).



1.

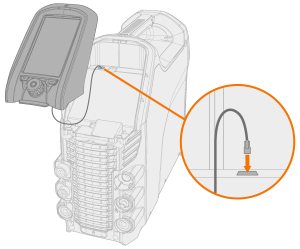

Conecte o cabo do painel de controle e monte o painel no lugar:

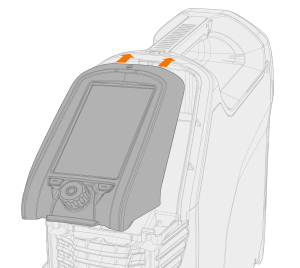

>>  Primeiro, insira a parte superior do painel na abertura e depois abaixe a parte inferior do painel.

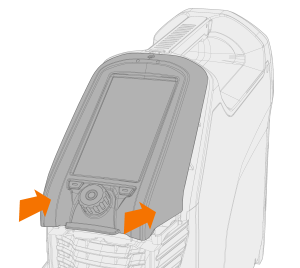

>>  Empurre a parte inferior do painel com firmeza para que ele trave no lugar.

2.

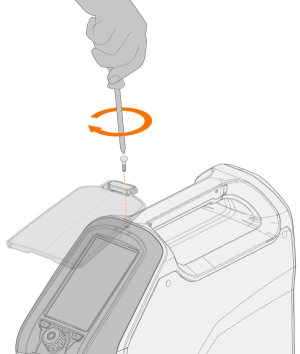

Prenda o painel de controle junto com a tampa articulada do painel no lugar com o parafuso fornecido.

A tampa articulada do painel e o painel de controle são fixados com o mesmo parafuso.
