Descrição do equipamento
Os equipamentos de soldagem Kemppi MasterTig 235 AC/DC, 325 DC, 335 AC/DC e 425 DC são projetados para uso industrial profissional, com características especialmente adequadas para materiais de soldagem como alumínio e aço inoxidável. O equipamento consiste de fonte de energia, painel de controle e unidade de resfriamento (opcional). A unidade de resfriamento MasterTig Cooler M é usada em soldagem TIG resfriada a líquido com a fonte de energia MasterTig. As fontes de energia multiuso MasterTig são adequadas para soldagem MMA, soldagem TIG e soldagem TIG pulsada com corrente contínua (CC) e, dependendo do modelo selecionado, corrente alternada (CA).
Modelos de fonte de energia disponíveis:
|
•
|
MasterTig 235ACDC GM, multitensão e gerador compatível (230 A CA/CC) * |
|
•
|
MasterTig 325DC (300 A CC) |
|
•
|
MasterTig 325DC G, gerador compatível (300 A CC) * |
|
•
|
MasterTig 325DC GM, multitensão e compatível com gerador (300 A CC) |
|
•
|
MasterTig 335ACDC (300 A CA/CC) |
|
•
|
MasterTig 335ACDC G, compatível com gerador (300 A CA/CC) * |
|
•
|
MasterTig 335ACDC GM, multitensão e compatível com gerador (300 A CA/CC) |
|
•
|
MasterTig 425DC G, gerador compatível (400 A CC) * |
* Também está disponível uma versão dedicada modelo VRD (dispositivo de redução de tensão), onde a função VRD bloqueada também está disponível.
Painéis de controle:
|
•
|
Painel de controle MTP23X (CC, painel de membrana) |
|
•
|
Painel de controle MTP33X (CA/CC, painel de membrana) |
|
•
|
Painel de controle MTP35X (CA/CC, visor do painel de TFT LCD de sete polegadas). |

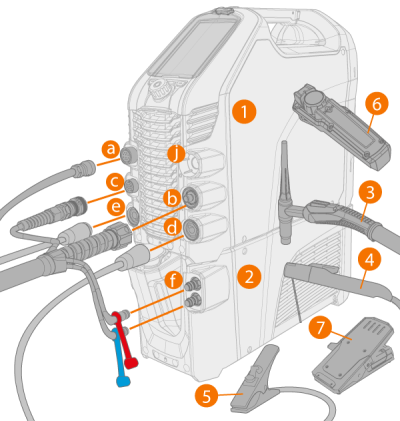

Equipamento:
|
1.
|
Fonte de energia MasterTig 235/325/335/425 |
|
2.
|
MasterTig Cooler M (opcional) |
|
5.
|
Cabo e grampo de aterramento |
|
6.
|
Controle remoto (com ou sem fio) |
|
7.
|
Controle remoto de pedal (com ou sem fio) |
|
8.
|
Chave ON/OFF (liga/desliga). |
Conexões:
|
a.
|
Conector de controle remoto externo |
|
b.
|
Conector do cabo de soldagem TIG (tipo de conexão R1/4) |
|
c.
|
Conector do cabo de controle |
|
f.
|
Entrada e saída do líquido refrigerante (codificada por cores) |
|
g.
|
Conexão da mangueira de gás |
|
i.
|
Conexão da unidade de resfriamento |
|
j.
|
Suporte vazio para conector DIX não utilizado. |
|
Identificação do equipamento
Número de série
O número de série do dispositivo está registrado na placa de identificação ou em outro local inconfundível no dispositivo. É importante informar o número de série correto do produto ao fazer reparos ou encomendar peças de reposição, por exemplo.
Código QR
O número de série e outras informações de identificação relacionadas ao dispositivo também podem estar registradas no dispositivo em formato de código QR ou em código de barras. Este código pode ser lido pela câmera de um smartphone ou por um dispositivo dedicado para a leitura de códigos e fornece acesso rápido às informações específicas do dispositivo.
|
