Weld Assist-visning
Weld Assist er et veiviserlignende verktøy som forenkler valg av sveiseparametre. Nytteprogrammet leder brukeren trinnvis gjennom valget av nødvendige parametre, og viser valgene på en lett forståelig måte for en bruker uten teknisk bakgrunn.
Weld Assist-funksjonen er tilgjengelig for både TIG- og MMA-sveising. I Weld Assist foretas valg med reguleringsrattet (1) og med de to funksjonsknappene (2, 3):
Bruke Weld Assist med TIG-sveising
|
1.
|

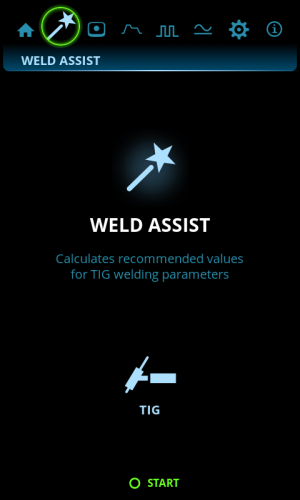

Gå til Weld Assist-visningen og velg Start med reguleringsrattknappen (1). |
>> Materialet du skal sveise: Fe (svart stål) / Ss (rustfritt stål) / Al (aluminium).
>> Det sveiste materialets tykkelse (0,5 … 10 mm).
>> Sveiseskjøttype: buttskjøt / utvendig hjørne / bertelskjøt / overlappskjøt / kilsveis / rørskjøt / rør/plateskjøt.
>> Sveisestillingen: PA / PB / PC / PD / PE / PF / PG.
|
Med MasterTig DC-strømkilder kan ikke aluminium (Al) velges som et sveisemateriale. |
|
3.
|
Bekreft Weld Assists anbefaling for sveiseinnstillinger ved å velge «Bruk». |
| Tips: Du kan gå tilbake trinn for trinn i Weld Assist ved å trykke på venstre funksjonsknapp (2). Velger du Avbryt med den høyre funksjonsknappen (3), kan du avbryte Weld Assists anbefalinger og returnere til begynnelsen. |
Weld Assist setter automatisk følgende parametre for deg:
|
•
|
Strømstyrke: Avhenger av apparatet som brukes |
|
•
|
Puls (hvis brukt): Frekvens |
|
•
|
AC- og Start og stopp-parametre: Sett som standard. |
|
|
Alle disse parametrene kan fortsatt forandres på vanlig måte for den pågående sveisingen. |
Weld Assist gir deg en anbefaling for disse:
|
•
|
Dekkgassmengde: «Argon» + l/min og «helium» + l/min |
|
•
|
Tilsett (hvis brukt): Materiale og diameter |
|
•
|
Antall strenger: Antall og/eller visualisering |
Bruke Weld Assist med MMA-sveising
|
1.
|

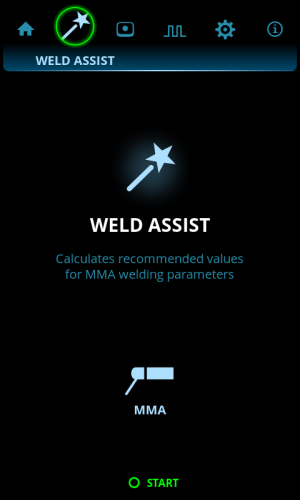

Gå til Weld Assist-visningen og velg Start med reguleringsrattknappen. |
>> Elektrodetype: Fe-basisk / Fe-rutil / Høyutbytte / Ss (rustfritt stål) / Inox.
>> Elektrodediameter (1,6 … 6 mm).
>> Sveiseskjøttype: buttskjøt / utvendig hjørne / overlappskjøt / kilsveis / rørskjøt / rør/plateskjøt.
|
3.
|

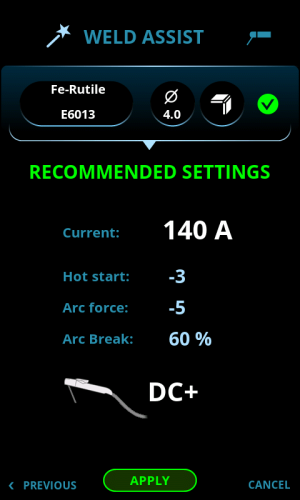

Bekreft Weld Assists anbefaling for sveiseinnstillinger ved å velge «Bruk». |
Weld Assist setter automatisk følgende parametre for deg:
|
•
|
Strømstyrke: Avhenger av apparatet som brukes |
|
•
|
DC+ indikerer polaritet (i dette tilfellet er elektrodeholderen tilkoblet den positive (+) DIX-kontakten). |
|
|
Alle disse parametrene kan fortsatt forandres på vanlig måte for den pågående sveisingen. |
