Impostazioni
|
Il contenuto del menu Impostazioni dipende dal procedimento di saldatura, dalla modalità di corrente e dalla modalità di saldatura selezionati. |

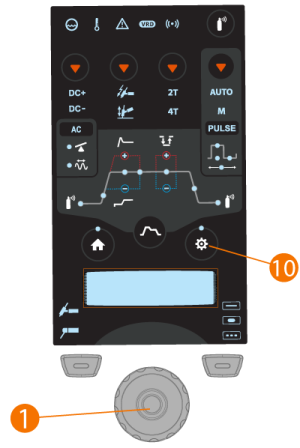

Per selezionare e modificare i parametri nel menu Impostazioni:
| 1. | Premere il pulsante di impostazione dei parametri (10) per accedere al menu. |
| 2. | Girando la manopola (1), muoversi tra i parametri del menu. |
| 3. | Per selezionare un parametro da modificare, premere la manopola (1). |
| 4. | Per modificare il parametro selezionato, ruotare la manopola (1). |
| 5. | Per chiudere l’impostazione del parametro, premere la manopola (1). |
Per accedere al menu di impostazioni avanzate:
Premere il pulsante Impostazioni (10) per 5 secondi.
|
|
Per impostazione predefinita, le impostazioni utilizzate raramente sono nascoste. Queste impostazioni sono disponibili nel menu delle impostazioni avanzate. |
Impostazioni:
| Parametro | Valore del parametro | Descrizione |
|---|---|---|
| Ultima saldatura | Corrente, tensione, tempo di arco | Questa impostazione mostra i valori dell’ultima saldatura. |
| Tipo di elettrodo AC | Predefinito / Verde | Tipo di elettrodo AC. Se si utilizza il tipo di elettrodo AC verde, selezionare Verde. Il valore predefinito si applica a tutti gli altri tipi di elettrodo AC. |
| Forma onda AC | Seno / Ottimale / Quadra (Predefinito: Ottimale) | Funzione che permette di cambiare la forma d’onda della corrente alternata nella saldatura TIG AC. Sono disponibili tre opzioni: Seno, Quadra e Ottimale. La forma dell’onda influenza la forma del cordone di saldatura, la penetrazione della saldatura e il rumore del procedimento di saldatura. Selezionare la forma più adatta all’applicazione. |
| Tempo puntatura | 0,1 s ... 150,0 s, in intervalli di 0,1 / 1,0 s (Predefinito = 2,0 s) | Puntatura: Funzione di saldatura TIG che produce automaticamente una saldatura di durata predefinita. I parametri vengono prestabiliti dall’utente. Questa funzione serve per collegare due parti di materiale con una puntatura; si usa, ad esempio, per unire lamiere sottili con basso apporto termico. |
| Rapporto AC MIX TIG | 10% ... 90%, in intervalli di 1% (Predefinito = 50%) | MIX TIG: Funzione di saldatura TIG in cui vengono alternati i procedimenti TIG AC e TIG DC in modo predefinito. I parametri vengono prestabiliti dall’utente a seconda dell’applicazione. Serve in particolare per ottimizzare la saldatura di materiali in alluminio di spessore diverso. |
| Tempo di ciclo MIX TIG | 0,1 s ... 1,0 s, in intervalli di 0,1 s (Predefinito = 0,6 s) | |
| Livello DC MIX TIG | 50% ... 150%, in intervalli di 1% (Predefinito = 100%) | |
| Tempo puntatura MicroTack | 1 ms ... 200 ms, in intervalli di 1 ms (Predefinito = 10 ms) | MicroTack: Funzione di saldatura TIG che ottimizza le caratteristiche di puntatura. Serve per la puntatura di lamiere sottili o di materiali di spessori diversi. Permette la creazione facile e veloce di puntature con il minimo apporto termico. |
| Tempo pausa MicroTack | 50 ms ... 500 ms, in intervalli di 1 ms (Predefinito = 50 ms) | |
| Conteggio puntatura MicroTack | 1 ... 5, Infinite (Predefinito = 1) | |
| Penetrazione d’arco | -10 ... +10, con incrementi di 1 (Predefinito = 0) | Regola la dinamica di cortocircuito (intensità) della saldatura MMA modificando, ad esempio, i livelli di corrente. |
| Hot start | -10 ... +10, con incrementi di 1 (Predefinito = 0) | Funzione di saldatura che utilizza una corrente di saldatura più elevata all’inizio della saldatura. Dopo il periodo tempo previsto per la modalità Hot Start, l’intensità della corrente viene ridotta al normale livello di corrente di saldatura. Il livello di corrente e la durata della modalità Hot Start sono preimpostati manualmente. Questa funzione facilita l’avvio della saldatura, in particolare sui materiali in alluminio. |
| VRD | OFF / ON (Predefinito = OFF) | VRD (dispositivo di riduzione della tensione): Dispositivo di sicurezza utilizzato nelle attrezzature di saldatura per ridurre la tensione a circuito aperto e per mantenere la tensione al di sotto di un certo valore. Questo riduce il rischio di scosse elettriche, in particolare in ambienti pericolosi, come gli ambienti chiusi o umidi. In alcuni paesi o aree, l’uso della funzione VRD potrebbe essere obbligatorio per legge. Nella versione AU VRD: Predefinito ON, OFF disabilitato. |
| Anticontatto MMA | OFF / ON (Predefinito = ON) | Funzione che riduce automaticamente la corrente di saldatura in modo significativo quando l’elettrodo tocca il pezzo. Questa funzione può essere utilizzata per evitare che l’elettrodo MMA si scaldi troppo quando è a contatto con il pezzo. |
| Forza scintilla HF | 50% ... 110%, in intervalli di 1% (Predefinito = 100%) | Regola la tensione della scintilla ad alta frequenza utilizzata per l’innesco. |
| Anticontatto TIG | OFF / ON (Predefinito = OFF) | Funzione che riduce automaticamente la corrente di saldatura in modo significativo quando l’elettrodo tocca il pezzo. Può essere utilizzata, ad esempio, per evitare diluizioni indesiderate dell’elettrodo al metallo saldato. |
| Modalità a distanza | OFF / A distanza / Torcia (Predefinito = OFF) | |
| Comando a distanza min. | Min = “Limite min. corrente”, Max = “Limite max. corrente” | |
| Comando a distanza max. | Min = “Limite min. corrente”, Max = “Limite max. corrente” | |
| Comando a distanza wireless | Annulla / Inizio (Avvia accoppiamento) | |
| Unità di raffreddamento ad acqua | OFF / Auto / ON (Predefinito: Auto) | |
| Tempo dati di saldatura | OFF / 1 s ... 10 s, in intervalli di 1 s (Predefinito = 5 s) | Questo parametro specifica se e per quanto tempo viene visualizzato il riepilogo dei dati di saldatura dopo ogni saldatura. |
| Display off | 5 min ... 120 min, in intervalli di 1 min (Predefinito = 5 min) | |
| Data | impostazione data (GG/MM/AAAA) | Per impostare il giorno, premere e girare la manopola. Dopo aver impostato il giorno, premere la manopola per impostare il mese e così via. |
| Orario | impostazione ora (HH:MM) | Per impostare l’ora, premere e girare la manopola (usare il formato 24 h). Dopo aver impostato l’ora, premere la manopola per impostare i minuti. |
| Lingua | Selezionare la lingua dall’elenco. | |
| Contatore tempo | Tempo di arco totale e tempo di accensione. | |
| Contatore tempo (da data) | Tempo di arco totale e tempo di accensione dall’ultimo ripristino. | |
| Azzera contatore | Ripristino contatore tempo. | |
| Logica di innesco 4T | 4T MLOG / 4T LOG / 4T LOG+ (Predefinito = 4T MLOG) | Modalità operativa di innesco di una torcia di saldatura. Quando si preme l’interruttore di innesco nella modalità 4T, viene avviata l’erogazione del gas di protezione, ma l’arco non si accende fin quando non si rilascia l’interruttore. Per interrompere la saldatura, è necessario premere nuovamente l’interruttore di innesco, quindi rilasciarlo per spegnere l’arco. |
Impostazioni avanzate (nascosto in vista standard):
| Parametro | Valore | Descrizione |
|---|---|---|
| Limite min. corrente | TIG: 2 A / MMA: 8 A, in intervalli di 1 A * | |
| Limite max. corrente | TIG: valore nominale della fonte di alimentazione / MMA: corrente massima MMA della fonte di alimentazione in intervalli di 1 A * | |
| Bilanciamento min. | -99% ... 0% (Predefinito = -60%) | Imposta il valore minimo per l’impostazione di Bilanciamento AC. |
| Bilanciamento max. | 0% ... 20% (Predefinito = 0%) | Imposta il valore massimo per l’impostazione di Bilanciamento AC. |
| Corrente Lift TIG | 5 A ... 40 A / Auto (Predefinito = Auto) | Corrente di contatto all’inizio dell’innesco Lift TIG. |
| Orologio flusso unità di raffreddamento | OFF / ON (Predefinito = ON) | |
| Corrente di innesco positivo | 30% ... 150% / Auto, in intervalli di 1% (Predefinito = Auto) | Regola il livello di corrente della sequenza di innesco positivo. Solo nelle fonti di alimentazione ACDC (TIG). Questo parametro viene regolato separatamente per le modalità di corrente AC e DC. |
| Corrente di innesco negativo | 100% ... 300% / Auto, in intervalli di 1% (Predefinito = Auto) | Regola il livello di corrente della sequenza di accensione negativa. Solo nelle fonti di alimentazione ACDC (TIG). Questo parametro viene regolato separatamente per le modalità di corrente AC e DC. |
| Corrente di innesco | 30% ... 150% / Auto, in intervalli di 1% (Predefinito = Auto) | Regola il livello di corrente della sequenza di accensione negativa. Solo nelle fonti di alimentazione DC (TIG). |
| Tempo di innesco positivo | 0 ms ... 200 ms / Auto, in intervalli di 10 ms (Predefinito = Auto) | Regola la lunghezza della sequenza di innesco positivo. Solo nelle fonti di alimentazione ACDC (TIG). Questo parametro viene regolato separatamente per le modalità di corrente AC e DC. |
| Tempo di innesco negativo | 0 ms ... 950 ms / Auto, in intervalli di 10 ms (Predefinito = Auto) | Regola la durata della sequenza di accensione negativa. Solo nelle fonti di alimentazione ACDC (TIG). Questo parametro viene regolato separatamente per le modalità di corrente AC e DC. |
| Tempo di innesco | 0 ms ... 950 ms / Auto, in intervalli di 10 ms (Predefinito = Auto) | Regola la durata della sequenza di accensione negativa. Solo nelle fonti di alimentazione DC (TIG). |
| Lieve corrente di salita | OFF / ON (Predefinito = OFF) | Questa funzione crea automaticamente una lieve corrente di salita per evitare l’usura dell’elettrodo causata dagli improvvisi aumenti di corrente che si verificano quando si utilizzano correnti di saldatura elevate. Questa funzione viene utilizzata solo se la corrente di saldatura è pari o superiore a 100 A. |
| Livello avvio | 5 % ... 40 %, passo 1 % (predefinito = 25 %) | Punto della corrente di saldatura in cui inizia la corrente di salita. |
| Livello di interruzione corrente di discesa | 5% ... 40%, in intervalli di 1% (Predefinito = 10%) | Indica il punto della corrente di saldatura in cui termina la corrente di discesa. |
| Interruzione corrente di discesa 2T | OFF / ON (Predefinito = OFF) | Si tratta di una funzione che permette all’utente di interrompe la corrente di discesa con una rapida pressione dell’interruttore torcia. |
| Corrente di discesa non lineare | 0% ... 50%, in intervalli di 1% (Predefinito = 0%) | Determina un punto in cui la corrente scende il più velocemente possibile, quindi avvia la normale corrente di discesa. |
| Blocco corrente | OFF / ON (Predefinito = OFF) | Durante la corrente di discesa, premendo il pulsante della torcia, è possibile bloccare la corrente di saldatura a un certo livello. |
| Punto di corrente cambio polarità fase AC | 5 A ... 20 A / Auto | Cambia il punto di corrente di saldatura nel punto in cui inizia l’attraversamento dello zero. Riguarda solo le operazioni TIG AC. |
| Info | Tipo di macchina, numero di serie. | |
| Versione software | Numero di versione del software della fonte di alimentazione e del pannello di controllo. | |
| Ripristino valori di fabbrica | Annulla / Reimposta (Predefinito = Annulla) | Riporta i valori su TIG, CC-, 50 A, HF, Pulsato OFF (tutte le altre impostazioni vengono riportate alle impostazioni predefinite). Al termine del ripristino dei valori di fabbrica, la fonte di alimentazione deve essere riavviata manualmente. |
* Intervallo di correnti modificabili dal saldatore nella saldatura TIG:
| • | 2 A ... 130 A, in intervalli di 1 A (MasterTig 235, modalità alimentazione limitata) |
| • | 2 A ... 235 A, in intervalli di 1 A (MasterTig 235) |
| • | 2 A ... 305 A, in intervalli di 1 A (MasterTig 325, 335) |
| • | 2 A ... 405 A, in intervalli di 1 A (MasterTig 425) |
| • | Predefinito = da 3 A al valore nominale della fonte di alimentazione. |
* Intervallo di correnti modificabili dal saldatore nella saldatura MMA:
| • | 8 A ... 85 A, in intervalli di 1 A (MasterTig 235, modalità alimentazione limitata) |
| • | 8 A ... 185 A, in intervalli di 1 A (MasterTig 235) |
| • | 8 A ... 255 A, in intervalli di 1 A (MasterTig 325, 335) |
| • | 8 A ... 355 A, in intervalli di 1 A (MasterTig 425) |
| • | Predefinito = da 10 A al valore di corrente MMA massima della fonte di alimentazione. |
