Descrizione dell’attrezzatura
Le attrezzature di saldatura Kemppi MasterTig 235 AC/DC, 325 DC, 335 AC/DC e 425 DC sono progettate per un uso industriale e professionale, e presentano caratteristiche particolarmente adatte alla saldatura di materiali come l’alluminio e l’acciaio inossidabile. L’attrezzatura è composta da fonte di alimentazione, pannello di controllo e unità di raffreddamento (opzionale). L’unità di raffreddamento MasterTig Cooler M viene utilizzata per la saldatura TIG raffreddata ad acqua insieme alla fonte di alimentazione MasterTig. Le fonti di alimentazione multi-funzione MasterTig possono essere utilizzati per la saldatura MMA, la saldatura TIG e la saldatura TIG pulsata sia in corrente continua (CC) sia, a seconda del modello selezionato, in corrente alternata (CA).
Modelli di fonte di alimentazione disponibili:
|
•
|
MasterTig 235ACDC GM, multi-tensione e compatibile con i generatori (230 A CA/CC) * |
|
•
|
MasterTig 325DC (300 A CC) |
|
•
|
MasterTig 325DC G, compatibile con i generatori (300 A CC) * |
|
•
|
MasterTig 325DC GM, multi-tensione e compatibile con i generatori (300 A CC) |
|
•
|
MasterTig 335ACDC (300 A CA/CC) |
|
•
|
MasterTig 335ACDC G, compatibile con i generatori (300 A CA/CC) * |
|
•
|
MasterTig 335ACDC GM, multi-tensione e compatibile con i generatori (300 A CA/CC) |
|
•
|
MasterTig 425DC G, compatibile con i generatori (400 A CC) * |
* È disponibile anche una versione dedicata del modello VRD (Dispositivo di riduzione della tensione), in cui la funzione VRD è bloccata.
Pannelli di controllo:
|
•
|
Pannello di controllo MTP23X (CC, pannello a membrana) |
|
•
|
Pannello di controllo MTP33X (CA/CC, pannello a membrana) |
|
•
|
Pannello di controllo MTP35X (CA/CC, pannello con display 7 pollici TFT LCD). |

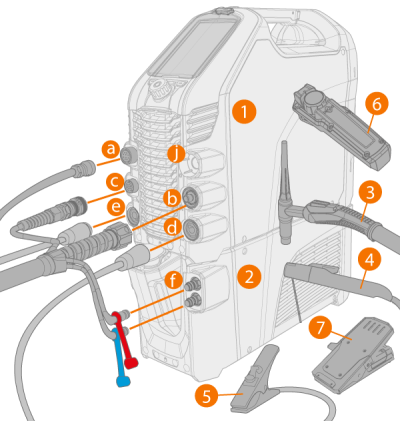

Attrezzatura:
|
1.
|
Fonte di alimentazione MasterTig 235/325/335/425 |
|
2.
|
Unità di raffreddamento MasterTig Cooler M (opzionale) |
|
5.
|
Cavo di messa a terra e morsetto |
|
6.
|
Comando a distanza (cablato o wireless) |
|
7.
|
Comando a distanza a pedale (cablato o wireless) |
Collegamenti:
|
a.
|
Connettore per il comando a distanza esterno |
|
b.
|
Connettore per cavo di saldatura TIG (tipo di collegamento R1/4) |
|
c.
|
Connettore per cavo di controllo |
|
f.
|
Ingresso e uscita del liquido refrigerante (con codice colore) |
|
g.
|
Connettore per tubo flessibile del gas |
|
h.
|
Cavo di alimentazione di rete |
|
i.
|
Collegamento per unità di raffreddamento |
|
j.
|
Custodia per connettore DIX inutilizzato. |
|
Identificazione dell’attrezzatura
Numero di serie
Il numero di serie della macchina è riportato sulla targhetta identificativa o in un’altra posizione distintiva sul dispositivo. È importante fare riferimento correttamente al numero di serie del prodotto, ad esempio per gli interventi di riparazione o per l’ordinazione di ricambi.
Codice di risposta rapida (QR)
Il numero di serie e altre informazioni di identificazione del dispositivo possono anche essere applicate al dispositivo sotto forma di codice QR (o codice a barre). Tale codice può essere letto mediante una fotocamera di uno smartphone o un dispositivo di lettura di codici dedicato che fornisce un accesso rapido alle informazioni specifiche del dispositivo.
|
