Installation du refroidisseur

Seul un électricien agréé est autorisé à installer le refroidisseur.

Ne pas connecter l'équipement de soudage au secteur avant la fin de l'installation.

Ne pas tenter de déplacer la source d'alimentation en la suspendant à un palan par la poignée. Cette poignée est uniquement destinée à soulever l'appareil à la main.

Si un chariot de transport est utilisé, se reporter également à la section Montage des appareils sur un chariot (en option).

Outils :

•

Tournevis à tête Torx (T20).



1.

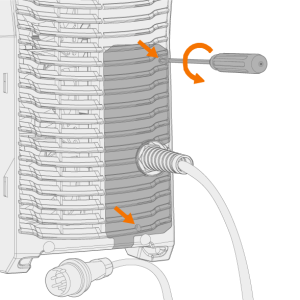

Déposer le capot arrière de la source d'alimentation.

2.

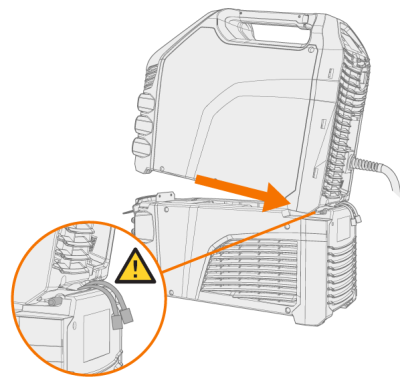

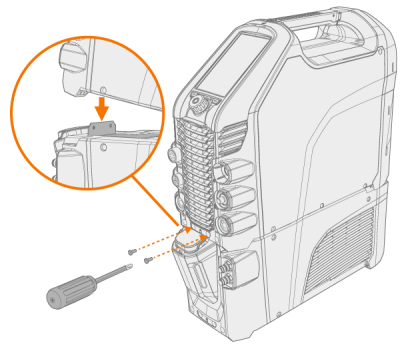

Placer la source d'alimentation sur le refroidisseur de manière à faire passer la barre à l’arrière dans l’interface de fixation arrière, puis abaisser la partie avant sur l’interface de fixation avant. Fixer la source d'alimentation par l'avant, à l'aide des vis fournies.

S'assurer que les câbles de connexion du refroidisseur ne sont pas coincés entre les deux unités et n'ont pas été endommagés au cours de l'opération.

3.

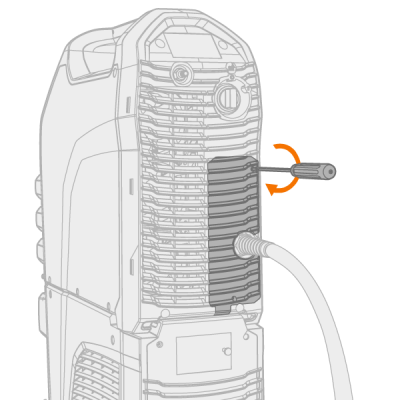

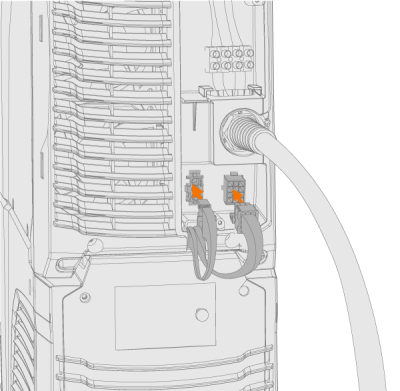

Raccorder les câbles du refroidisseur et remettre le capot arrière en place.

4.

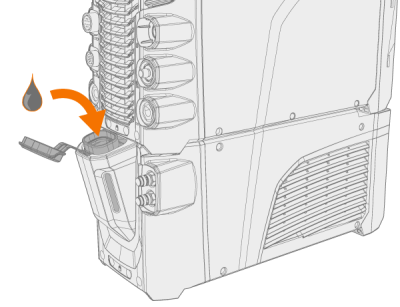

Remplir le refroidisseur de liquide de refroidissement.

>>  Le réservoir du MasterTig Cooler M contient 3 litres. Le liquide de refroidissement recommandé est le mélange Kemppi MPG 4456. Le rapport de mélange doit être de 20 à 50 % en standard. Utilisez uniquement un mélange d'éthylène ou de propylène glycol destiné aux systèmes de refroidissement de soudage, par exemple le liquide de refroidissement Kemppi.

Ne pas ajouter d'eau à la solution de liquide de refroidissement pré-mélangée. Ne pas utiliser de solutions de refroidissement pour automobiles ou de mélanges à base d'éthanol.

Éviter tout contact du liquide avec la peau ou les yeux. En cas de contact ou absorption, consulter un médecin.
