Raccordement du câble de masse avec pince

La pièce à souder doit rester reliée à la terre afin de réduire les risques de blessures aux utilisateurs ou de dommages aux équipements électriques.

Avec les sources d'alimentation MasterTig 235ACDC et 335ACDC, il est impératif de raccorder le câble de masse au connecteur négatif (-).

1.

Raccorder le câble de masse au poste à souder.

2.

Vérifier que la pince de masse est bien fixée à la pièce ou la surface à souder.

3.

Assurer la plus grande surface de contact possible entre la pince et la pièce ouvrée.

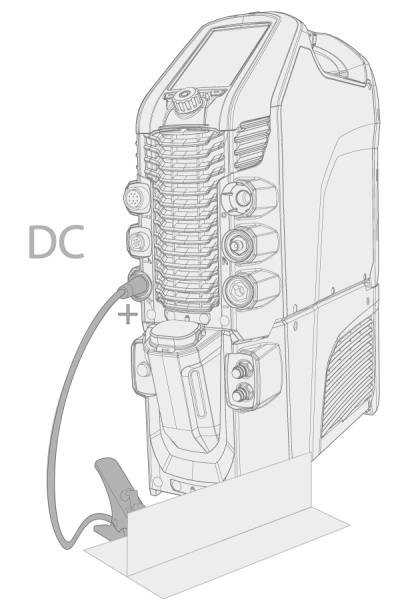

DC = MasterTig 325DC et 425DC

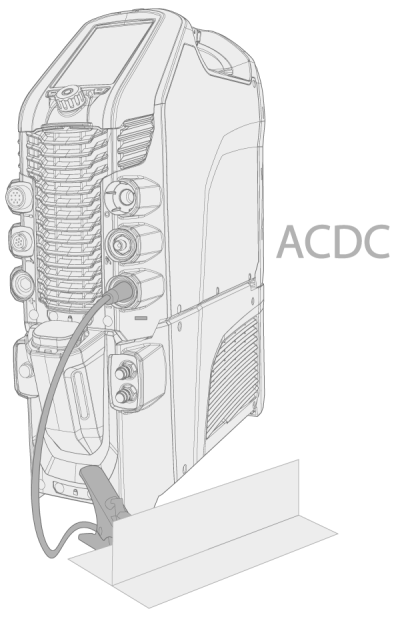

ACDC = MasterTig 235ACDC et 335ACDC.

En soudage MMA uniquement : avec la source d'alimentation en CC, il est également possible de raccorder le câble de masse au connecteur négatif (-), en fonction de l'application.
