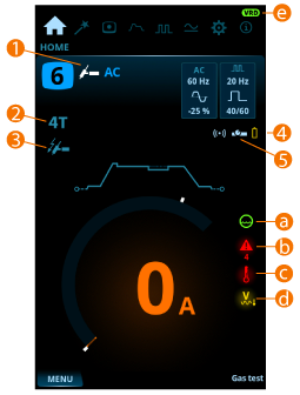

Startansicht
Die Home-Ansicht ist der „Arbeitsmodus“ des Bedienpanels nach der erstmaligen Inbetriebnahme der Maschine und des Bedienpanels. Wenn „Home“ ausgewählt ist, kann der Schweißstrom durch Drehen des Einstellknopfs direkt justiert werden.
Abhängig von Ihren Schweißeinstellungen werden die folgenden Punkte angezeigt:
|
•
|
Strommodus (AC, DC-, DC+, DC+, MIX) |
|
•
|
Pulsmodus: Auto / Ausgewählter Hz-Wert (manuell) |
|
•
|
Schweißmodus wird durch die Diagrammform angezeigt: Kontinuierlich, Heften oder MicroTack |
|
•
|
Verwendeter Speicherkanal |
|
•
|
Ausgewählte Trigger-Logik, Zündmodus, Fernreglermodus und Schweißprozess |
|
•
|
Warn- und Hinweissymbole. |
|
1.
|
Schweißprozess (WIG/E-Hand) |
|
3.
|
Zündmodus („Lift TIG“-Zündung) |
|
4.
|
Kabelloser Fernregler und dessen Batteriestatus |
|
5.
|
Remote-Modus (EIN/AUS): |
Warn- und Hinweissymbole:
a. Kühleinheit
|
•
|
Grün: Kühleinheit ist angeschlossen und läuft |
|
•
|
Rot: Kühleinheit ist angeschlossen, aber es liegt ein Problem vor (z. B. wenn der Kühlmittelkreislauf eingeschränkt ist). |
b. Allgemeiner Hinweis
|
•
|
Gelb: Dies ist ein Warnhinweis, der Ihre Aufmerksamkeit erfordert |
|
•
|
Rot: Es liegt ein Fehler vor, der den Schweißvorgang verhindert. |
|
•
|
Fehlercode wird unter dem Symbol angezeigt. |
c. Betriebstemperatur
|
•
|
Rot: Schweißmaschine ist überhitzt |
d. Niederspannungsnetz (nur MasterTig 235)
|
•
|
Gelb: Die Stromquelle ist an ein Niederspannungsnetz (110 V) angeschlossen; der maximale Schweißstrom ist beim WIG-Schweißen auf 130 A und beim E-Hand-Schweißen auf 85 A begrenzt. |
|
Die Stromquelle überprüft die Netzspannung nur beim Einschalten. Ändert sich die Netzspannung, so muss die Stromquelle aus- und wieder eingeschaltet werden. |
e. VRD (Leerlaufspannungsreduzierung)
|
•
|
VRD-Symbol an: VRD ist an |
>> Dies ist bei Stromquellenmodellen mit VRD-Funktion immer aktiv und im Panel verriegelt.
|
•
|
VRD-Symbol rot (blinkt): Es liegt ein Fehler mit der VRD vor, der das Schweißen verhindert |
|
•
|
VRD-Symbol aus: VRD ist ausgeschaltet. |
Tipp: Durch langes Drücken der Menütaste können Sie zwischen der Home-Ansicht und der zuvor verwendeten Ansicht wechseln. |
