Indstillinger
|
Indholdet i menuen Indstillinger afhænger af den valgte svejseproces, strømtilstand og svejsetilstand. |
Sådan vælges og justeres parametrene i menuen Indstillinger:

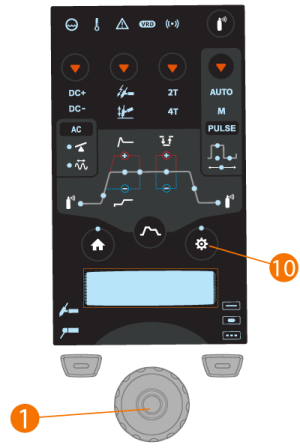

| 1. | Tryk på knappen til indstilling af parametre (10) for at åbne menuen. |
| 2. | Søg gennem menuens parametre ved at dreje på betjeningsknappen (1). |
| 3. | Vælg en parameter til justering ved at trykke på betjeningsknappen (1). |
| 4. | Juster den valgte parameter ved igen at dreje på betjeningsknappen (1). |
| 5. | Luk parameterindstillingen ved at trykke på betjeningsknappen (1). |
Sådan åbnes menuen med avancerede indstillinger:
Tryk på knappen Indstillinger (10) i 5 sekunder.
|
|
Sjældent anvendte indstillinger skjules som standard. De er tilgængelige i menuen med avancerede indstillinger. |
Indstillinger:
| Parameter | Parameterværdi | Beskrivelse |
|---|---|---|
| Seneste svejsning | Strøm, spænding, lysbuetid | Dette indstillingspunkt viser værdierne for de seneste svejsedata. |
| AC-kurve | Sinus/Optima/Kvadrat (Standard: Optima) | Funktion til ændring af vekselstrømskurven i AC TIG-svejsning. Der er tre valgmuligheder: sinus, kvadrat og Optima. Kurvens forløb påvirker svejsedråbens form, svejsningens indtrængning og støjniveauet under svejsning. Vælg den, der passer til formålet. |
| Punkttid | 0,1 sek ... 150,0 sek, trin på 0,1 / 1,0 sek (Standard = 2,0 sek) | Punktsvejsning: TIG svejsefunktion, der automatisk giver en svejsning af en forudbestemt varighed. Parametrene indstilles på forhånd af brugeren. Denne funktion anvendes til at samle to arbejdsemner med hæftesvejsninger, for eksempel samling af tyndplader med lavt varmeinput. |
| MIX TIG AC-forhold | 10 % ... 90 %, trin på 1 % (Standard = 50 %) | MIX TIG: TIG svejsefunktion, hvor AC TIG- og DC TIG-processerne skiftes i et foruddefineret mønster. Parametrene indstilles på forhånd af brugeren i forhold til svejseopgaven. Anvendes specielt til optimering af svejsning i aluminiumsmaterialer af forskellig tykkelse. |
| MIX TIG cyklustid | 0,1 sek ... 1,0 sek, trin på 0,1 sek (Standard = 0,6 sek) | |
| MIX TIG DC-niveau | 50 % ... 150 %, trin på 1 % (Standard = 100 %) | |
| MicroTack punktsvejsetid | 1 ms ... 200 ms, trin på 1 ms (Standard = 10 ms) | MicroTack: TIG svejsefunktion, der optimerer punktsvejsningsegenskaberne. Anvendes til hæftesvejsning af tyndplader eller materialer af forskellige tykkelser. Muliggør hurtig og nem hæftesvejsning med minimalt varmeinput. |
| MicroTack pausetid | 50 ms ... 500 ms, trin på 1 ms (Standard = 50 ms) | |
| MicroTack punktsvejsetæller | 1 ... 5, Uendelig (Standard = 1) | |
| Arc force | -10 ... +10, trin på 1 (Standard = 0) | Justerer kortslutningsdynamikken (grovheden) i MMA svejsning ved for eksempel at ændre strømstyrken. |
| Hotstart | -10 ... +10, trin på 1 (Standard = 0) | Svejsefunktion der bruger højere svejsestrøm ved svejsningens start. Efter Hotstart-perioden falder strømmen til den normale styrke for svejsestrøm. Værdierne for strømstyrken ved Hotstart og varigheden forudindstilles manuelt. Dette letter starten på svejsningen, især for materialer i aluminium. |
| VRD | OFF/ON (Standard = OFF) | VRD spændingsreduktionsenhed (Voltage Reduction Device). En sikkerhedsenhed, der anvendes i svejseudstyr til at reducere tomgangsspændingen for at holde spændingen under en bestemt værdi. Dette nedsætter risikoen for elektrisk stød især i farlige omgivelser som lukkede eller fugtige miljøer. VRD kan også være obligatorisk ved lov i visse lande eller regioner. I AU VRD version: Standard ON, OFF deaktiveret. |
| MMA antifreeze | OFF/ON (Standard = ON) | En funktion, der automatisk sænker svejsestrømmen markant, når elektroden berører arbejdsemnet. Kan anvendes til at undgå, at MMA-elektroden bliver for varm, når den er i kontakt med arbejdsemnet. |
| HF-gniststyrke | 50 % ... 110 %, trin på 1 % (Standard 100 %) | Justerer spændingen på den højfrekvensgnist, der anvendes i tændingen. |
| TIG antifreeze | OFF/ON (Standard = OFF) | En funktion, der automatisk sænker svejsestrømmen markant, når elektroden berører arbejdsemnet. Kan for eksempel anvendes til undgå uønsket overførsel fra elektroden til det svejsede metal. |
| Fjernbetjeningstilstand | OFF/Fjernbetjening /Brænder (Standard = OFF) | |
| Fjernbetjening min | Min = “Strømgrænse min”, Maks = “Strømgrænse maks” | |
| Fjernbetjening maks | Min = “Strømgrænse min”, Maks = “Strømgrænse maks” | |
| Trådløs fjernbetjening | Annuller/Start (Start parring) | |
| Vandkøler | OFF / AUTO / ON (Standard: Auto) | |
| Svejsedatatid | OFF / 1 sek ... 10 sek, trin på 1 sek (Standard = 5 sek) | Bestemmer om, og hvor længe svejsedataoversigten vises efter hver svejsning. |
| Display fra | 5 min ... 120 min, trin på 1 min (Standard = 5 min) | |
| Dato | Datoindstilling (DD/MM/ÅÅÅÅ) | Indstil dagen ved at trykke på betjeningsknappen og dreje den. Når dagen er indstillet, trykkes på betjeningsknappen for at indstille måneden osv. |
| Tid | Tidsindstilling (TT:MM) | Indstil timerne ved at trykke på betjeningsknappen og dreje den (brug 24 timer format). Når timer er indstillet, trykkes på betjeningsknappen for at indstille måneden osv. |
| Sprog | Vælg sprog på listen. | |
| Tidstæller | Lysbuetid i alt og tændt tid. | |
| Tidstæller (siden dato) | Lysbuetid i alt og tændt tid siden sidste nulstilling. | |
| Nulstil tæller | Nulstil tidstæller. | |
| 4T brænderkontaktlogik | 4T MLOG/4T LOG/4T LOG+ (Standard = 4T MLOG) | Brænderkontaktens betjening på en svejsebrænder. Når du trykker på kontakten i 4T-tilstand, begynder beskyttelsesgassen at strømme, men lysbuen tændes ikke, før du slipper kontakten. Du stopper svejsningen ved at trykke kontakten ned igen og slippe den for at slukke lysbuen. |
Avancerede indstillinger (skjult i standardvisning):
| Parameter | Værdi | Beskrivelse |
|---|---|---|
| Strømgrænse min | TIG: 2 A/MMA: 8 A, trin på 1 A * | |
| Strømgrænse maks | TIG: strømkildens nominelle værdi/MMA: strømkildens maks. MMA-strøm, trin på 1 A * | |
| Balance min | -99 % ... 0 % (Standard = -60 %) | Til indstilling af minimumsværdien for AC-balanceindstillingen. |
| Balance maks | 0 % ... 20 % (Standard = 0 %) | Til indstilling af maksimumsværdien for AC-balanceindstillingen. |
| Lift TIG-strøm | 5 A ... 40 A / Auto (Standard = Auto) | Kontaktstrøm i starten af Lift-TIG lysbuetænding. |
| Kølerflow vagt | OFF/ON (Standard = ON) | |
| Positiv tændingsstrøm | 30 % ... 150 % / Auto, trin på 1 % (Standard = Auto) | Justerer strømstyrken på den positive tændingsrækkefølge. Kun med ACDC strømkilder (TIG). |
| Negativ tændingsstrøm | (AC/DC): 100 % ... 300 %/Auto, trin 1 % (Standard = Auto) | Justerer strømstyrken på den negative tændingsrækkefølge (TIG). |
| Tændingsstrøm | (DC): 100 % ... 300 %/Auto, trin 1 % (Standard = Auto) | |
| Positiv tændingstid | 0 ms ... 200 ms / Auto, trin på 10 ms (Standard = Auto) | Justerer længden på den positive tændingsrækkefølge. Kun med ACDC strømkilder (TIG). |
| Negativ tændingstid | (AC/DC): 0 ms ... 950 ms / Auto, trin 10 ms (Standard = Auto) | Justerer længden på den negative tændingsrækkefølge (TIG). |
| Tændingstid | (DC): 0 ms ... 950 ms / Auto, trin 10 ms (Standard = Auto) | |
| Let upslope | OFF/ON (Standard = OFF) | Dette er en funktion, der automatisk giver en let strømstigning for at forhindre slid på elektroden på grund af pludselig strømstigning ved høj svejsestrøm. Denne funktion virker kun, hvis svejsestrømmen er 100 A eller derover. |
| Opstartsniveau | 5 % ... 40 %, trin på 1 % (Standard = 10 %) | Punktet på svejsestrømmen, hvor strømstigningen begynder. |
| Downslope afbrydelsesniveau | 5 % ... 40 %, trin på 1 % (Standard = 10 %) | Punktet på svejsestrømmen, hvor downslope slutter. |
| 2T downslope-afbrydelse | OFF/ON (Standard = OFF) | Dette er en funktion, hvor brugeren kan afslutte det aktuelle strømfald med et hurtigt tryk på brænderkontakten. |
| Ikke-lineær downslope | 0 % ... 50 %, trin på 1 % (Standard = 0 %) | Bestemmer et punkt, som strømmen går ned til hurtigst muligt og derefter påbegynder et normalt strømfald. |
| ”Frysning” af strømmen | OFF/ON (Standard = OFF) | Svejsestrømmen kan fryses til et givet punkt under strømfaldet ved at trykke på kontakten. |
| AC-faseskift-strøm | 5 A ... 20 A/Auto | Skifter svejsestrømmen, hvor nul begynder. Berører kun AC TIG. |
| Info | Maskintype, serienummer. | |
| Softwareversion | Programversioner for strømkilde og betjeningspanel. | |
| Nulstil til fabriksindstillinger | Annuller/Nulstil (Standard = Annuller) | Nulstiller til TIG DC-, 50 A, HF, Puls OFF (andre værdier ifølge standard). Når nulstilling til fabriksindstillinger er gennemført, skal strømkilden nulstilles manuelt. |
* Strømstyrkeområdet kan justeres af svejseren i TIG-svejsning:
| • | 2 A ... 130 A, 1 A trin (MasterTig 235, begrænset forsyningstilstand) |
| • | 2 A ... 235 A, 1 A-trin (MasterTig 235) |
| • | 2 A ... 305 A, 1 A trin (MasterTig 325, 335) |
| • | 2 A ... 405 A, 1 A trin (MasterTig 425) |
| • | Standard = 3 A ... Nominel værdi for strømkilden. |
* Strømstyrkeområdet kan justeres af svejseren i MMA-svejsning:
| • | 8 A ... 85 A, 1 A-trin (MasterTig 235, begrænset forsyningstilstand) |
| • | 8 A ... 185 A, 1 A-trin (MasterTig 235) |
| • | 8 A ... 255 A, 1 A-trin (MasterTig 325, 335) |
| • | 8 A ... 355 A, 1 A trin (MasterTig 425) |
| • | Standard = 10 A ... MMA maksimum strømstyrke for strømkilden. |
