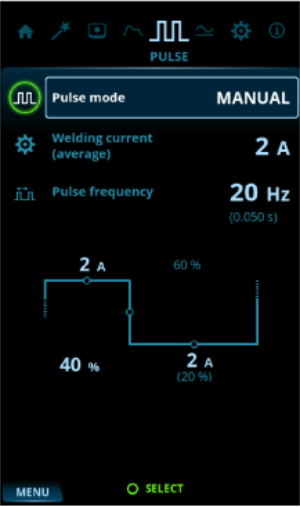

Visualização do pulso

Para ajustar os parâmetros:

1. Acesse a visualização de Pulso.
2. Gire o botão de controle (1) para navegar pelos parâmetros.
3. Selecione um parâmetro para ajuste pressionando o botão de controle (1).
4. Ajuste o parâmetro girando o botão de controle (1).
5. Feche a configuração de parâmetros pressionando o botão de controle (1).

Parâmetros ajustáveis:

Parâmetro Valor Descrição
Modo pulsado DESLIGADO/Auto/Manual/Duplo TIG pulsado: Processo de soldagem TIG no qual a corrente de soldagem alterna entre dois níveis de corrente: corrente de base e corrente de pulso. Os parâmetros podem ser definidos manual ou automaticamente. Usado para otimizar as características do arco para as aplicações de soldagem desejadas.
No modo de corrente CC:
- Quando DESLIGADO (OFF) estiver selecionado, as configurações de pulso não estarão visíveis.
- Quando Auto estiver selecionado, as configurações de pulso estarão visíveis, mas não serão ajustáveis.
- Quando Manual estiver selecionado, as configurações de pulso estarão visíveis e serão ajustáveis.
No modo de corrente CA, apenas OFF ou Manual podem ser selecionados.
Corrente média Mín = Limite de corrente mínima
Máx = específico da máquina		 Esses valores também dependem de outros parâmetros do processo pulsado. A corrente média máxima também é limitada pelas especificações do equipamento.
Frequência do pulso 0,2 Hz ... 10 Hz, passo de 0,1 Hz,
10 Hz ... 300 Hz, passo de 1 Hz		 Determina quantos ciclos de pulsos são criados por segundo (Hz).
Quando o modo de corrente alternada (CA) é usado, a frequência de pulso máxima é de 20 Hz.
Quando o modo de pulso duplo é usado, a frequência de pulso máxima é de 30 Hz.
Corrente do pulso 10 A ... 300 A, passo 1 A O maior nível de corrente do ciclo de pulsos. Na soldagem TIG, sua principal função é criar uma poça de soldagem ou aumentar a temperatura desta poça.
Esses valores também dependem de outros parâmetros do processo pulsado. A corrente de pulso máxima também é limitada pelas especificações do equipamento.
Proporção do pulso 10 % ... 70%, passo de 1% Determina o quanto do tempo do ciclo de pulso é gasto na corrente de pulso.
Corrente base do pulso 10 % ... 70%, passo de 1% O menor nível de corrente do ciclo de pulsos. Na soldagem TIG, sua principal função é resfriar a poça de soldagem para manter o arco.
Ajustar um valor de parâmetro de pulso também afeta os outros valores.
