Substituição do painel de controle
Ferramentas necessárias:
|
T20 |
Remoção do painel de controle

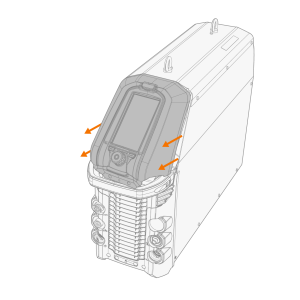

| 1. | Retire o painel de controle e a estrutura da fonte de alimentação: |

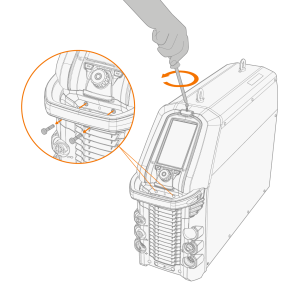

>> Remova os parafusos de fixação da parte superior e inferior do painel.

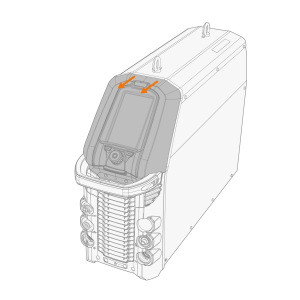

>> Primeiro, puxe ligeiramente a parte superior do painel de controle e depois o restante do painel.

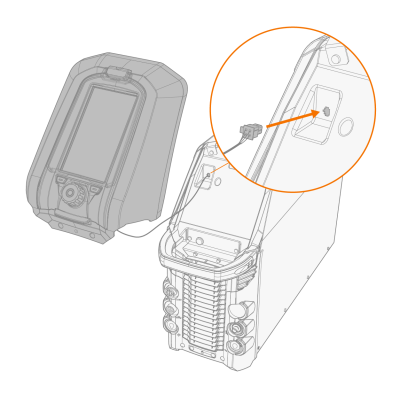

| 2. | Desconecte o cabo do painel de controle. |
| 3. | Remova o painel de controle da estrutura: |

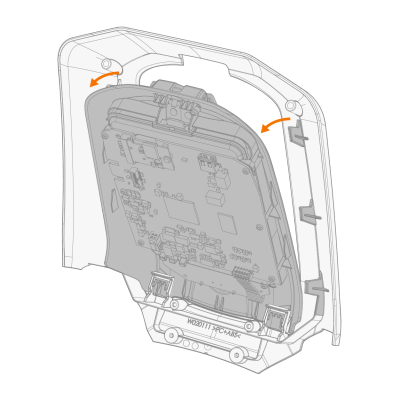

>> Solte os clipes na parte superior pressionando o painel pelo lado de fora.

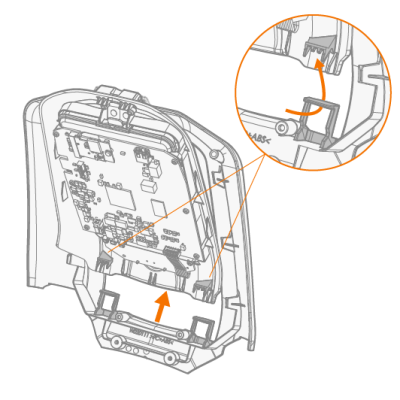

>> Solte um clipe na parte inferior, gire o painel ligeiramente e solte o segundo clipe.
Instalação do painel de controle
| 1. | Instale o painel de controle na estrutura. Certifique-se de que o painel esteja firmemente preso à estrutura. |
| 2. | Conecte o cabo do novo painel de controle. |
| 3. | Monte o painel de controle no lugar: |

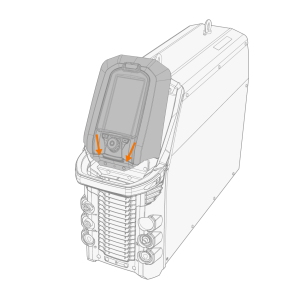

>> Insira a parte inferior do painel no slot primeiro.

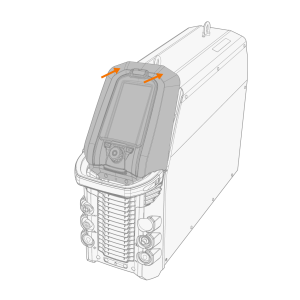

>> Empurre a parte superior do painel com firmeza para que ele trave no lugar.
>> Prenda o painel de controle no lugar com os parafusos de fixação.
