Descrizione dell’attrezzatura
La saldatrice Kemppi MasterTig 535 AC/DC è progettata per un uso industriale e professionale ed è particolarmente adatta alla saldatura di alluminio e acciaio inossidabile. Il generatore multi-funzione MasterTig può essere utilizzato per la saldatura MMA, la saldatura TIG e la saldatura TIG pulsata sia in corrente continua (CC) sia in corrente alternata (CA).
Modello di generatore:
| • | MasterTig 535ACDC GM, multi-tensione e compatibile con i generatori (500 A CA/CC) * |
* È disponibile anche una versione dedicata del modello VRD (Dispositivo di riduzione della tensione), in cui la funzione VRD è fissa.
Pannello di controllo:
| • | Pannello di controllo MTP35X (CA/CC, pannello con display 7 pollici TFT LCD). |

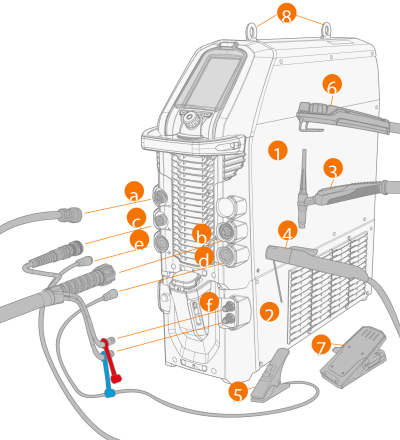

Attrezzatura:
| 1. | Generatore MasterTig 535 |
| 2. | Unità di raffreddamento MasterTig Cooler MXL (opzionale) |
| 3. | Torcia TIG |
| 4. | Portaelettrodo |
| 5. | Cavo di messa a terra e morsetto |
| 6. | Comando a distanza (cablato o wireless) |
| 7. | Comando a distanza a pedale (cablato o wireless) |
| 8. | Occhielli di sollevamento |
| 9. | Interruttore ON/OFF. |
Collegamenti:
| a. | Connettore per il comando a distanza esterno |
| b. | Connettore per cavo di saldatura TIG (tipo di collegamento R1/4) |
| c. | Connettore per cavo di controllo |
| d. | Connettore DIX (-) |
| e. | Connettore DIX (+) |
| f. | Ingresso e uscita del liquido refrigerante (con codice colore) |
| g. | Connettore per tubo flessibile del gas |
| h. | Cavo di alimentazione di rete |
| i. | Collegamento per unità di raffreddamento. |
|
Identificazione dell’attrezzatura Numero di serie Il numero di serie della macchina è riportato sulla targhetta identificativa o in un’altra posizione distintiva sul dispositivo. È importante fare riferimento correttamente al numero di serie del prodotto, ad esempio per gli interventi di riparazione o per l’ordinazione di ricambi. Codice Quick Response (QR) Le informazioni relative al dispositivo o un link web a tali informazioni sono disponibili sotto forma di codice QR sul dispositivo. Il codice può essere letto, ad esempio, con una fotocamera per dispositivi mobili e un’applicazione per codice QR. |
