Cambio del panel de control

Herramientas necesarias:

T20

Desconexión del panel de control

1.

Desconecte el panel de control y el marco de la fuente de potencia:

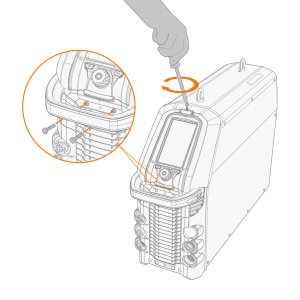

>>  Retire los tornillos de fijación tanto de la parte superior como de la inferior del panel.

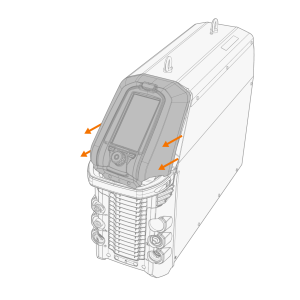

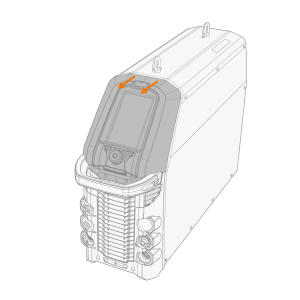

>>  Primero tire de la parte superior del panel de control un poco y luego del resto del panel.

2.

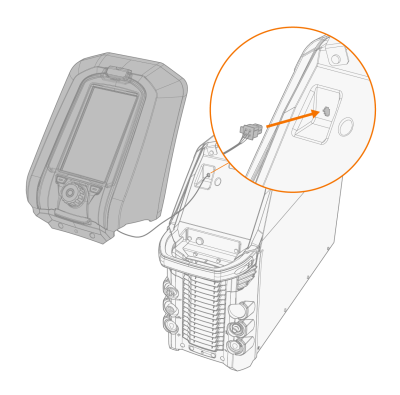

Desconecte el cable del panel de control.

3.

Quite el panel de control del marco:

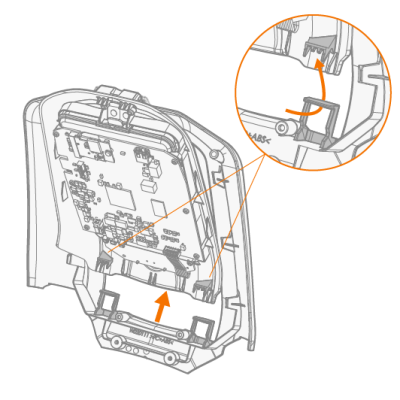

>>  Presione el panel desde el exterior para solar los clips de la parte superior.

>>  Suelte un clip de la parte inferior, gire el panel ligeramente y suelte el segundo clip.

Instalación del panel de control

1.

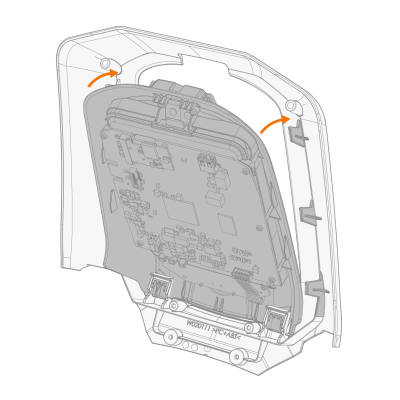

Instale el panel de control en el marco. Asegúrese de que el panel esté firmemente sujeto al marco.

2.

Conecte el cable del nuevo panel de control.

3.

Monte el panel de control en su sitio:

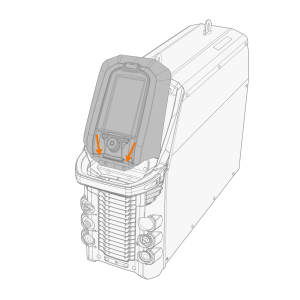

>>  En primer lugar, inserte la parte inferior del panel en la ranura.

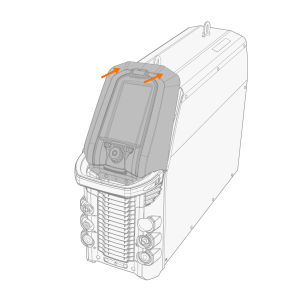

>>  Empuje la parte superior del panel firmemente para que encaje en el lugar correspondiente.

>>  Fije el panel de control en su sitio con los tornillos de fijación.
