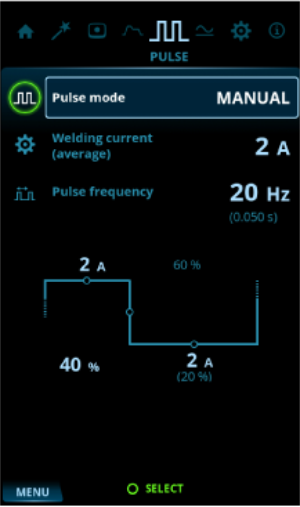

Puls-Ansicht

Einstellen der Parameter:

1. Gehen Sie zur Ansicht Pulse.
2. Drehen Sie den Einstellknopf (1), um durch die Parameter zu blättern.
3. Wählen Sie durch Drücken der Einstellknopftaste (1) einen Parameter aus.
4. Stellen Sie den Parameter durch Drehen des Einstellknopfs (1) ein.
5. Schließen Sie die Parametereinstellung durch Drücken der Einstellknopftaste (1).

Einstellbare Parameter:

Parameter Wert Beschreibung
Pulsmodus AUS / Auto / Manuell / Doppel Puls-WIG: WIG-Schweißprozess, bei dem der Schweißstrom zwischen zwei Stromstärken wechselt: Basisstrom und Pulsstrom. Die Parameter können entweder manuell oder automatisch eingestellt werden. Verwendet für die Optimierung der Lichtbogeneigenschaften für die gewünschten Schweißanwendungen.
Im Gleichstrommodus:
- Wenn AUS gewählt ist, sind die Impulseinstellungen nicht sichtbar.
- Wenn Auto ausgewählt ist, sind die Impulseinstellungen sichtbar, aber nicht einstellbar.
- Wenn Manuell ausgewählt ist, sind die Impulseinstellungen sichtbar und einstellbar.
Im Wechselstrommodus kann nur OFF oder Manual ausgewählt werden.
Durchschnittliche Stromstärke Min = Stromgrenze min
Max = Maschinenspezifisch		 Diese Werte sind auch von anderen Pulsparametern abhängig. Die maximale durchschnittliche Stromstärke wird auch durch die Maschinenspezifikationen begrenzt.
Impulsfrequenz 0,2 Hz ... 10 Hz, Abstufung 0,1 Hz,
10 Hz ... 300 Hz, Abstufung 1 Hz		 Legt fest, wie viele Impulszyklen pro Sekunde (Hz) erzeugt werden.
Wenn der Wechselstrommodus verwendet wird, beträgt die maximale Impulsfrequenz 20 Hz.
Wenn der Doppelpulsmodus verwendet wird, beträgt die maximale Impulsfrequenz 30 Hz.
Pulsstrom 10 A bis 300 A, Abstufung 1 A Der höhere Strompegel des Impulszyklus. Beim WIG-Schweißen besteht die Hauptaufgabe darin, ein Schweißbad zu erzeugen oder die Wärme des Schweißbades zu erhöhen.
Diese Werte sind auch von anderen Pulsparametern abhängig. Der maximale Pulsstrom wird ebenfalls durch die Maschinenspezifikationen begrenzt.
Impulsverhältnis 10 % ... 70 %, Stufe 1 % Legt fest, wie groß der Anteil der gesamten Impulszykluszeit am Pulsstrom ist.
Impulsbasisstrom 10 % ... 70 %, Stufe 1 % Der niedrigere Strompegel des Impulszyklus. Beim WIG-Puls-Schweißen besteht seine Hauptaufgabe darin, das Schweißbad abzukühlen und den Lichtbogen aufrechtzuerhalten.
Die Einstellung eines Impulsparameterwertes wirkt sich auch auf die anderen Werte aus.
