Ersetzen des Bedienpanels

Benötigte Werkzeuge:

T20

Abnehmen des Bedienpanels

Trennen Sie das Bedienpanel und den Rahmen von der Stromquelle:

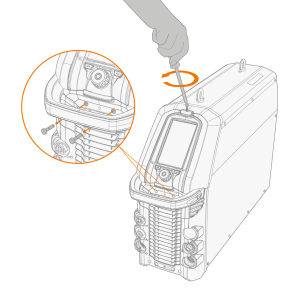

>> Entfernen Sie die Befestigungsschrauben an der Ober- und Unterseite des Panels.

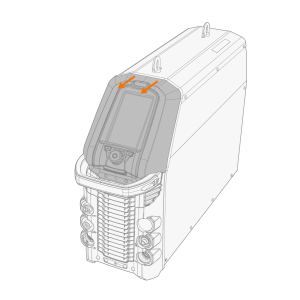

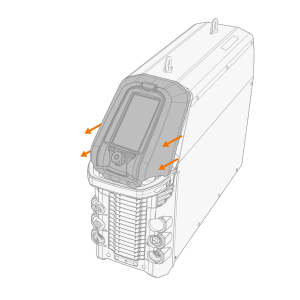

>> Ziehen Sie zuerst leicht an der Oberseite des Bedienpanels und dann am Rest des Panels.

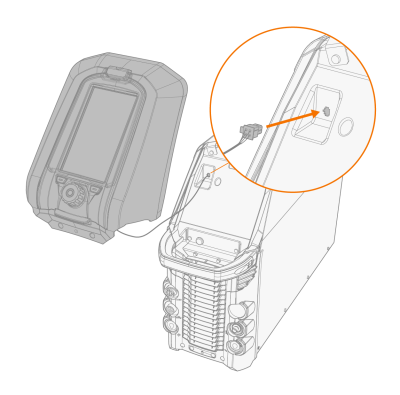

Trennen Sie das Kabel des Bedienpanels.

Nehmen Sie das Bedienpanel aus dem Rahmen:

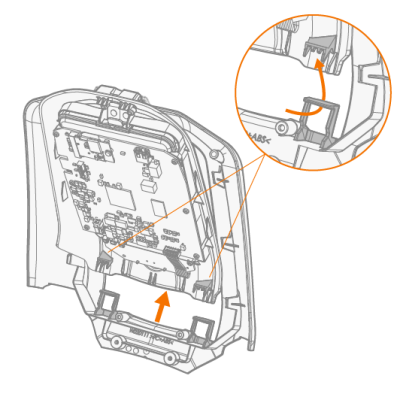

>> Lösen Sie die Clips an der Oberseite, indem Sie von außen auf das Panel drücken.

>> Lösen Sie einen Clip an der Unterseite, drehen Sie das Panel leicht und lösen Sie den zweiten Clip.

Installation des Bedienpanels

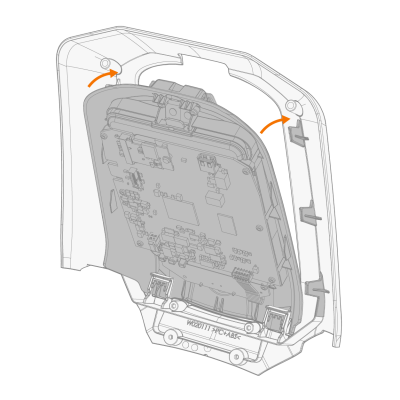

Montieren Sie das Bedienpanel am Rahmen. Stellen Sie sicher, dass das Panel fest mit dem Rahmen verbunden ist.

Schließen Sie das Kabel des neuen Bedienpanels an.

Montieren Sie das Bedienpanel an seinem Platz:

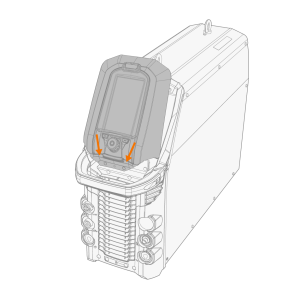

>> Setzen Sie die Unterseite des Panels zuerst in den Steckplatz ein.

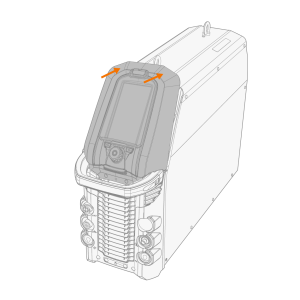

>> Drücken Sie die Oberseite des Panels fest, so dass sie einrastet.

>> Befestigen Sie das Bedienpanel mit den Befestigungsschrauben.
