Montering af udstyr på vogn (ekstraudstyr)

Der findes en firehjulet transportvogn til brug sammen med MasterTig-svejseudstyret.

Påkrævet værktøj:

1.

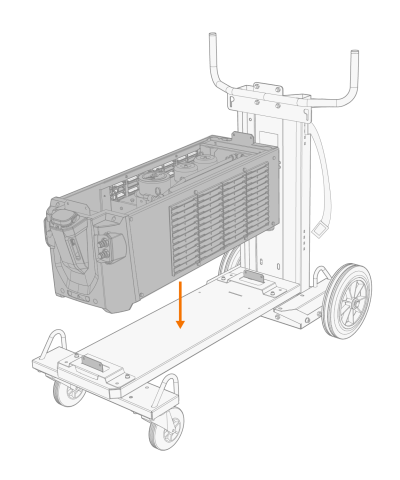

Montering af køleenheden på vognen.

2.

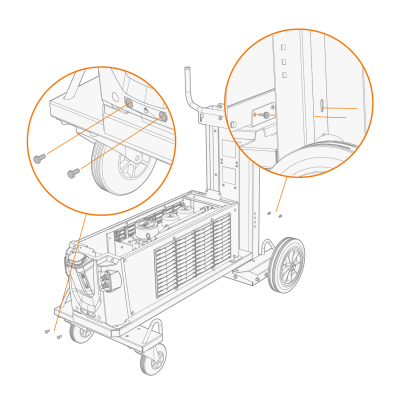

Fastgør køleenhederne til hinanden med to skruer (M5x12) foran og to skruer (M5x12) bagtil.



3.

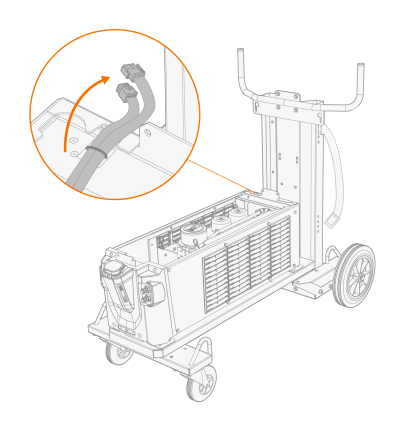

Før køleenhedens forbindelseskabler, så de er tilgængelige i de næste trin.

4.

Monter strømkilden oven på køleenheden. Oplysninger om montering findes i Montering af køleenhed (valgfri).

5.

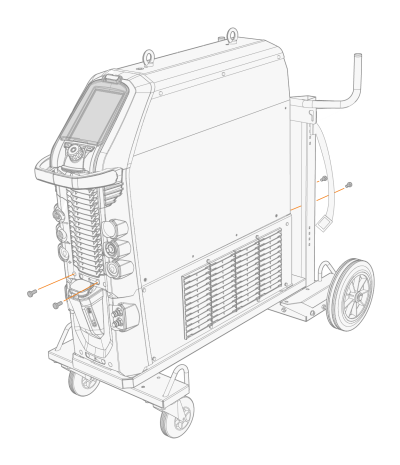

Fastgør strømkilden med to skruer (M5x12) foran og to skruer (M5x12) bagtil.

6.

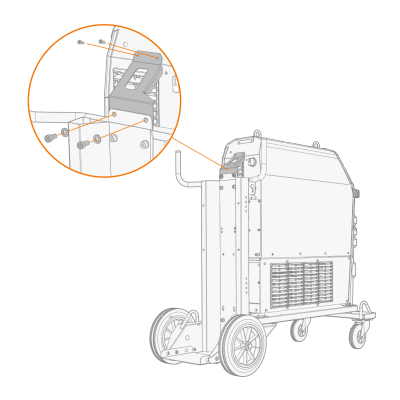

Fastgør udstyret til vognen med det bageste sammenkoblingsbeslag. Bageste skruer: M8x16, øverste skruer: M5x12.

Du kan finde oplysninger om løft af udstyret på Løft af MasterTig 535-udstyr.
