Installera och byta tråd/rörelektrod

Se alltid till att matarhjulen passar för den aktuella tråd/rörelektroden (diameter och material). Mer information finns i Slitdelar till trådmatarverk.

Anslut svetspistolen till Master M-utrustningen innan du installerar trådbobinen.
När du byter trådbobin, ta bort kvarvarande tråd ur svetspistolen och trådmatningsmekanismen innan du tar bort trådbobinen.

Så här tar du bort trådbobinen:

1. Öppna trådmatarverkets skåplucka.

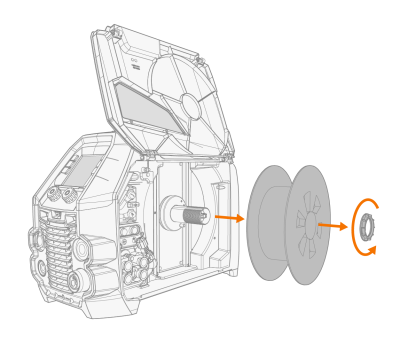

2. Lossa och ta bort bobinfästet och ta bort trådbobinen.

Så här installerar du en ny trådbobin:

1. Sätt in trådbobinen på bobinnavet. Sätt trådbobinen på plats genom att sätta in och dra åt bobinfästet.
Kontrollera att bobinen sitter åt rätt håll och att tillsatsmaterialet löper från bobinens undersida till matarhjulen.

Vid installation måste stiftet bredvid bobinnavet i trådmatarverket passa in med och föras in i hålet i bobinen eller bobinadaptern.

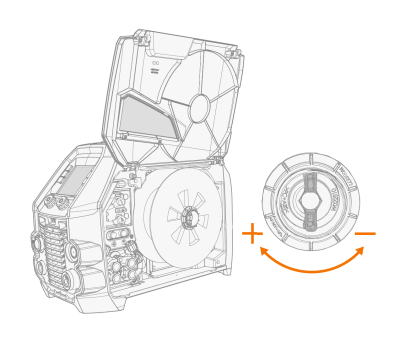

2. Justera bobinbromsen vid behov genom att vrida bobinbromsens vred i mitten av bobinnavet.

Så här installerar du tråd/rörelektroden:

1. Frigör änden på tråden från bobinen och kapa av eventuell deformerad bit så att änden blir rak.
Kontrollera att tråden inte åker av bobinen när du släpper den.
2. Fila av änden på tråden så att den blir jämn.

Vassa kanter på trådänden kan skada trådledaren.

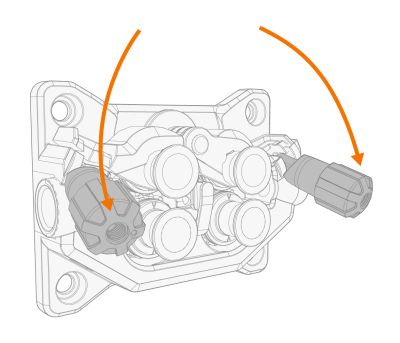

3. Frigör tryckarmarna så att du kan flytta isär matarhjulen.

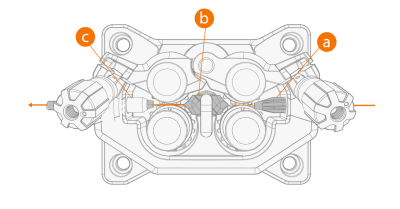

4. För in tråd/rörelektroden genom inloppsröret (a), mellanstyrröret (b) och in i utloppsröret (c), som matar tillsatsmaterialet till svetspistolen.

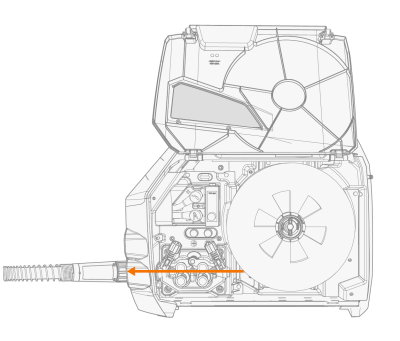

5. För in tråd/rörelektroden i svetspistolen för hand så att tråden når trådledaren.

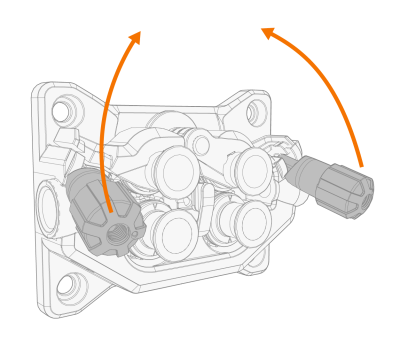

6. Stäng tryckarmarna så att tråd/rörelektroden låses fast mellan matarhjulen.

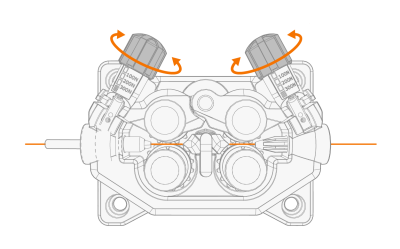

7. Justera matarhjulstrycket med hjälp av tryckjusteringsvredet. Trycket är detsamma för båda matarhjulsparen.

Den graderade skalan på tryckarmen indikerar det tryck som applicerats på matarhjulen. Justera matarhjulens tryck enligt tabellen nedan.

Tillsatsmaterial Matarhjulsprofil* Diameter på tråd/rörelektrod (mm) Inställning (x100N)
Fe/Ss, homogen V-spår
 0.8-1.0 1.5-2.0
≥ 1.2 2.0−2.5
MC/FC V-spår, räfflat
 ≥ 1.2 1.0−2.0
Al U-spår
 1.0 0.5−1.0
1.2 1.0−1.5



För stort tryck plattar till tillsatstråden och kan skada rörelektroder. För stort tryck orsakar också onödigt slitage på matarhjulen och ökar belastningen på växellådan.

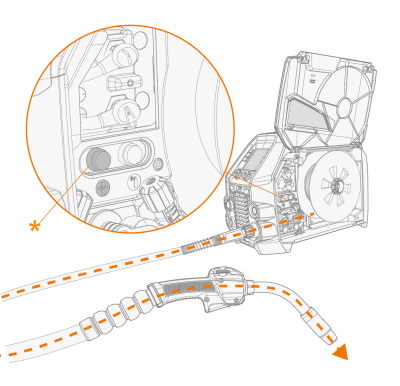

8. För in tillsatstråden i svetspistolen genom att trycka på knappen för trådinmatning (*), genom att använda funktionen för trådinmatning i systeminställningarna eller genom att trycka länge på den vänstra inställningsrattens knapp. Stanna när tråden når svetspistolens kontaktmunstycke.

Se upp för tråden när den når kontaktmunstycket och lämnar pistolen.
9. Se till innan du svetsar att svetsparametrarna och inställningarna överensstämmer med din svetsapplikation.

* Matarhjulsprofiler och motsvarande symboler

Matarhjulsprofil Symbol
V-spår
V-spår, räfflat
U-spår
