Установка и замена проволоки
Обязательно проверяйте соответствие подающих роликов типу используемой присадочной проволоки (диаметр и материал). Более подробная информация приведена в разделе Расходные материалы для механизма подачи проволоки.
|
Перед установкой катушки проволоки подключите сварочную горелку к устройству Master M. |
|
|
При замене катушки проволоки перед снятием катушки удалите оставшуюся присадочную проволоку из сварочной горелки и проволокоподающего механизма. |
Для снятия катушки проволоки:
|
1.
|
Откройте лючок в шкафу механизма подачи проволоки. |
|
2.
|

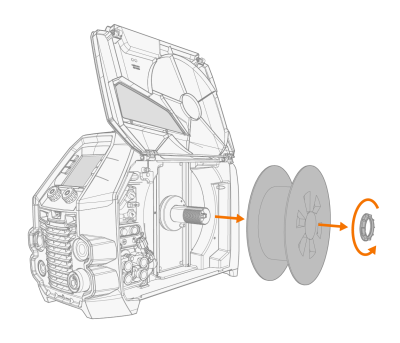

Ослабьте и снимите крепление катушки и снимите катушку с проволокой. |
Для установки новой катушки проволоки:
|
1.
|
Вставьте катушку с проволокой во втулку катушки. Закрепите катушку с проволокой, вставив и затянув крепление катушки. |
|
|
Убедитесь, что катушка проволоки правильно направлена, присадочная проволока выходит с нижней части катушки в подающие ролики. |
|
|
При установке штифт рядом со втулкой катушки в механизме подачи проволоки должен совпадать и входить в отверстие в катушке или адаптере катушки.
|
|
2.
|

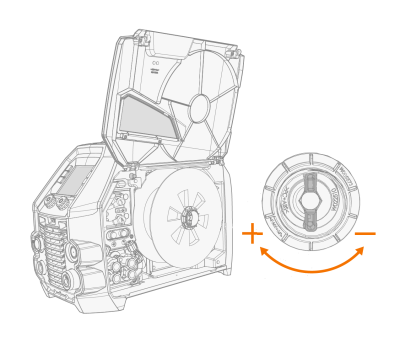

При необходимости отрегулируйте тормоз катушки, повернув ручку натяжения тормоза катушки в центре втулки катушки. |
Для установки присадочной проволоки:
|
1.
|
Освободите конец присадочной проволоки из катушки и обрежьте деформированный участок, чтобы конец проволоки был ровным. |
|
|
Следите, чтобы при освобождении присадочная проволока не соскальзывала с катушки. |
|
2.
|
Обработайте напильником конец присадочной проволоки до ровного состояния. |
|
Острые кромки на присадочной проволоке могут повредить направляющий канал. |
|
3.
|

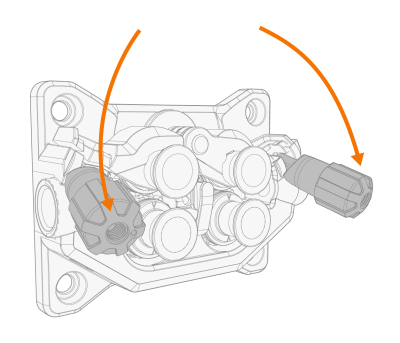

Освободите прижимные рычаги, чтобы раздвинуть подающие ролики. |
|
4.
|

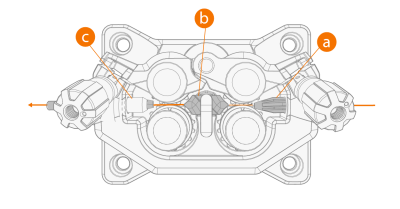

Пропустите присадочную проволоку через входную направляющую трубку (a) и выходную направляющую трубку (c), которая направляет присадочную проволоку к сварочной горелке. |
|
5.
|

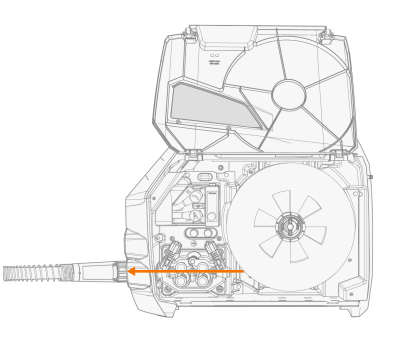

Вставьте присадочную проволоку в горелку вручную, чтобы проволока доходила до направляющего канала. |
|
6.
|

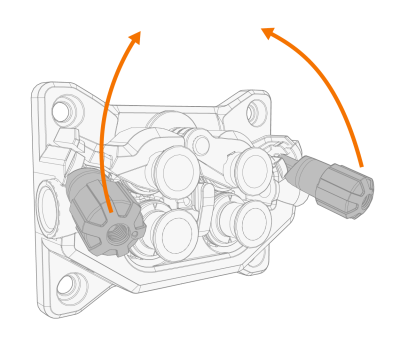

Закройте прижимные рычаги, чтобы присадочная проволока была зажата между подающими роликами. |
|
7.
|

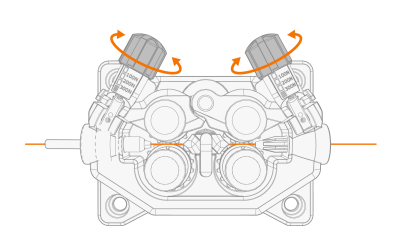

Отрегулируйте прижимное усилие подающих роликов с помощью колес регулировки усилия прижима. К обеим парам подающих роликов прикладывается одно и то же прижимное усилие. |
Градуированная шкала на ручке прижимного усилия указывает усилие, прикладываемое к подающим роликам. Отрегулируйте прижимное усилие подающих роликов в соответствии с приведенной ниже таблицей.
| Сплошная Fe/Ss |
V-образная канавка
|
0.8-1.0 |
1.5-2.0 |
| ≥ 1.2 |
2.0−2.5 |
| MC/FC |
V-образная канавка, накатанная
|
≥ 1.2 |
1.0−2.0 |
| Al |
U-образная канавка
|
1.0 |
0.5−1.0 |
| 1.2 |
1.0−1.5 |
|
|
Чрезмерное прижимное усилие приводит к расплющиванию присадочной проволоки и повреждению проволоки с покрытием или наполнителем. Кроме того, чрезмерное прижимное усилие приводит к повышенному износу подающих роликов и повышает нагрузку на редуктор. |
|
8.
|

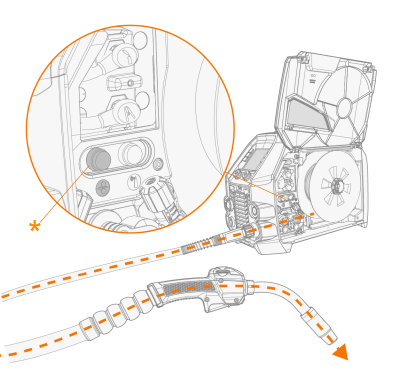

Введите присадочную проволоку в сварочную горелку, нажав кнопку протяжки проволоки (*), используя функцию протяжки проволоки в настройках системы или долго нажимая левую кнопку регулятора. Остановите протяжку, когда проволока дойдет до контактного наконечника сварочной горелки. |
|
Будьте осторожны, когда проволока доходит до контактного наконечника и выходит из горелки. |
|
9.
|
Перед сваркой убедитесь, что параметры сварки и настройки соответствуют планируемой сварочной операции. |
* Профили подающих роликов и соответствующие символы
| V-образная канавка |
|
| V-образная канавка, накатанная |
|
| U-образная канавка |
|
