Instalação do cilindro de gás e teste do fluxo de gás
|
Manuseie os cilindros de gás com cuidado. Existe risco de ferimentos se o cilindro de gás ou sua válvula estiverem danificadas! |
|
Sempre fixe o cilindro de gás adequadamente, na posição vertical, com um suporte especial na parede ou no carrinho do equipamento de soldagem. Mantenha sempre a válvula do cilindro de gás fechada quando não estiver soldando. |
|
- Se uma unidade de transporte com uma bandeja para cilindro de gás for usada, instale o cilindro na unidade de transporte primeiro e depois faça as conexões.
- Instale a pistola de soldagem no dispositivo de soldagem antes de instalar e testar o reservatório de gás.
|
Entre em contato com seu revendedor local da Kemppi para escolher o gás e o equipamento.
|
1.
|
Sem carrinho de cilindro de gás: coloque o cilindro de gás em um local adequado e seguro. |
|
2.
|

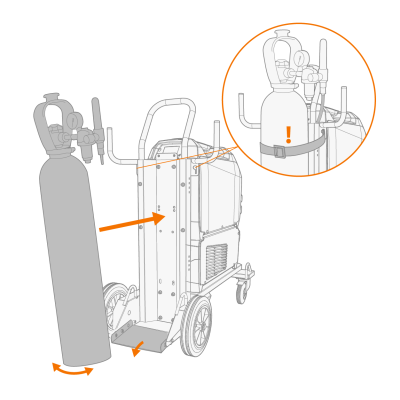

Com carrinho de cilindro de gás: transporte o cilindro de gás no rack do cilindro de gás da unidade de transporte e o prenda com as tiras e os pontos de fixação indicados. |
|
4.
|

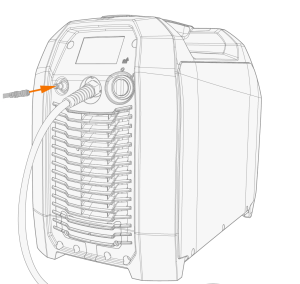

Conecte a mangueira de gás ao dispositivo de soldagem. |
|
5.
|
Abra a válvula do cilindro de gás. |
|
6.
|

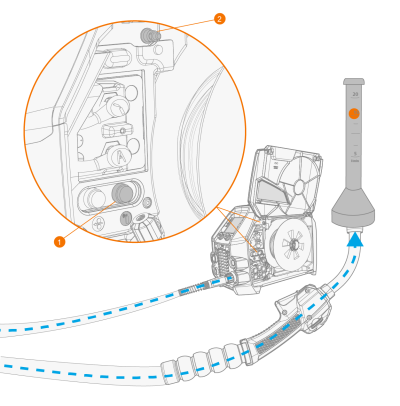

Iniciar o fluxo de gás premindo o botão de teste de gás (1), utilizando a função de teste de gás nas definições do sistema ou premindo o gatilho da pistola de soldagem. Utilizar a válvula reguladora do fluxo de gás (2) (não disponível no Master M 353) ou um medidor de fluxo e regulador externos. |
|
|
O tempo de teste de gás é de 20 segundos por padrão. O tempo de teste de gás pode ser alterado no painel de controle. |
Vazões de gás recomendadas (somente para orientação geral):
| Argônio |
5...15 l/min |
10...25 l/min |
| Hélio |
15...30 l/min |
- |
| Argônio + 18-25% CO2 |
- |
10...25 l/min |
| CO2 |
- |
10...25 l/min |
* Dependendo do tamanho do bico de gás.
** Dependendo do tamanho do bico de gás e da corrente de soldagem.
