Bruke betjeningspanelet

Master M-betjeningspanelet har funksjoner for MIG-sveising med muligheter for bruk av Master M også til TIG- og MMA-sveising.

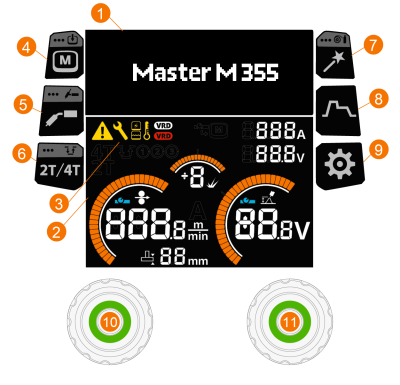

Generelt

1. Innstillingsskjerm
2. Sveiseskjerm
3. Indikatorer (for beskrivelse av symbolene, se indikatortabellen nedenfor)
4. Minnekanaler-knapp (kun MIG)

>>  Snarvei til minnekanalvalg

>>  Langt trykk (> 1 sekund) åpner en dialogboks for lagring av endrede sveiseparametere i en minnekanal

>>  Valg av minnekanal er ikke tilgjengelig med TIG- og MMA-sveiseprosesser, siden det er én minnekanal for hver prosess

5. Knapp for sveiseprosess/driftsmodus

>>  Snarvei til valg av sveiseprosess

>>  Langt trykk (> 1 sekund) åpner en dialogboks for å veksle mellom MIG-/TIG-/MMA-modus

6. Bryterlogikk-knapp

>>  Skifter mellom 2T- og 4T-bryterlogikk

>>  Langt trykk (> 1 sekund) åpner Powerlog-innstillingene (kun 4T). Powerlog-bryterlogikk er ikke tilgjengelig med manuell MIG-, DPulse- eller MAX-prosesser.

7. Weld Assist-knapp

>>  Snarvei til Weld Assist

>>  Langt trykk (> 1 sekund) åpner justeringen av sveisetråd- og dekkgassinnstillinger

8. Knapp for sveiseparametre

>>  Snarvei til visningen av sveiseparametere

9. Innstillinger-knapp

>>  Snarvei til visningen av systeminnstillinger

10. Venstre kontrollratt

>>  Justering og valg

>>  Et langt trykk på venstre kontrollrattknapp aktiverer fremmatingsfunksjonen. Trådmatehastigheten kan justeres ved å vri på kontrollrattet. Fremmatingsfunksjonen slås automatisk av når funksjonen ikke brukes på en stund eller når sveisingen starter.

11. Høyre kontrollratt

>>  Justering og valg.

Indikatorer

Symbol Beskrivelse
Generell melding
Det er et problem som krever oppmerksomhet.
Service/reparasjon
Strømkilde
Kjøleenhet
Høy temperatur-indikator (overoppheting)
VRD (spenningsreduksjonsenhet):
Hvitt VRD-symbol er på = VRD er på
Rødt VRD-symbol blinker = Det er en feil med VRD som forhindrer sveising.
Fjernkontrollmodus (PÅ/AV)



Visninger

A. Hovedvisning
B. Minnekanaler
C. Sveiseprosesser
D. Sveiseparametre
E. Bryterlogikk
F. Weld Assist
G. Sveisedata
H. Systeminnstillinger



Tips: Bruk nettveiledningens søkefunksjon øverst på siden for å finne mer informasjon om funksjonene.
