Installazione e sostituzione dei rulli trainafilo

Sostituire i rulli di alimentazione quando il diametro del filo di riempimento o il materiale cambia. Selezionare i rulli di alimentazione secondo le tabelle in Materiali di consumo del trainafilo.

1.

Aprire lo sportello dello scomparto del trainafilo.

2.

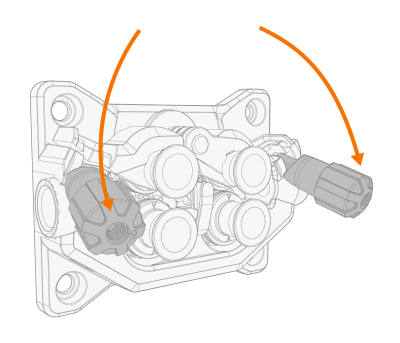

Rilasciare le maniglie della pressione sul meccanismo di avanzamento del filo.

3.

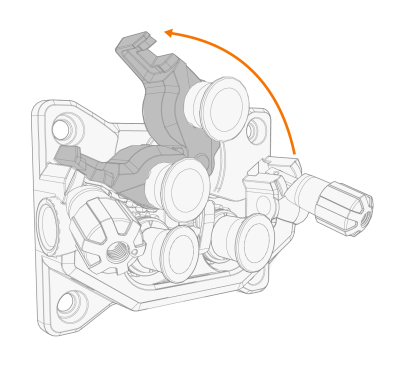

Aprire i bracci di bloccaggio per sbloccare i rulli trainafilo.

4.

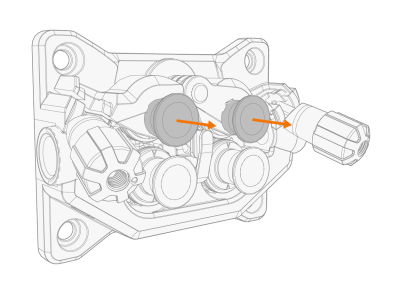

Rimuovere i perni di montaggio del rullo di alimentazione a pressione tirandoli.

Gli assi centrali dei perni di montaggio dei rulli pressori sono attaccati ai rulli, mentre gli assi centrali dei rulli di azionamento fungono da alberi di azionamento e sono collegati direttamente al meccanismo/motore di avanzamento del filo.

5.

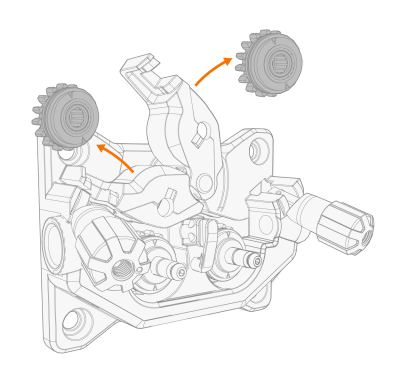

Rimuovere i rulli pressori.

6.

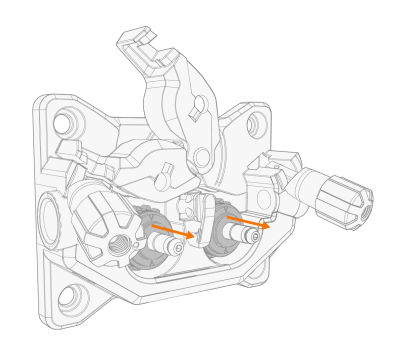

Rimuovere i tappi di montaggio del rullo di alimentazione dell'azionamento ruotandoli e tirandoli.

7.

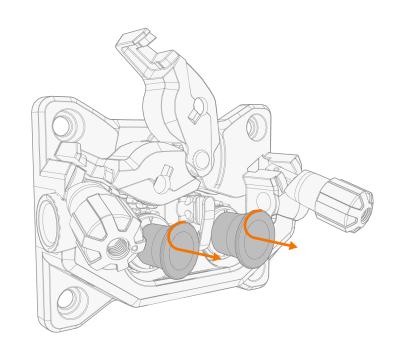

Rimuovere i rulli di alimentazione dell'azionamento.

8.

Per installare i rulli trainafilo, effettuare i passaggi precedenti in ordine inverso. Allineare il taglio sul fondo dei rulli di azionamento al perno sull’albero di azionamento.

9.

Ricollegare i tappi di montaggio e i perni di montaggio così da bloccare i rulli pressori e di azionamento nella posizione corretta.

10.

Chiudere i bracci di bloccaggio e abbassare le maniglie della pressione sui rulli trainafilo. Per ulteriori informazioni sull'installazione del filo, vedere Installazione e cambio del filo.

11.

Chiudere lo sportello dello scomparto del trainafilo.
