Usar el panel de control
El panel de control de Master M incluye características y funciones para soldadura MIG con opciones para usar Master M también para soldadura TIG y MMA.

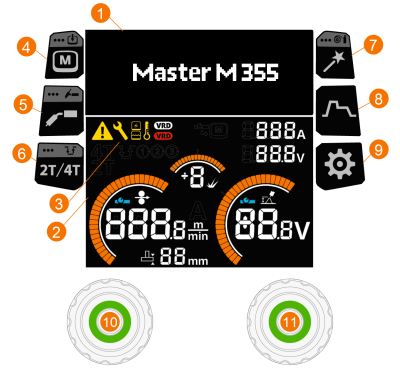

General
| 1. | Configuración pantalla |
| 2. | Visor de soldadura |
| 3. | Indicadores (consulte la tabla de indicadores siguiente para obtener descripciones de los símbolos) |
| 4. | Botón de canales de memoria (solo MIG) |
>> Acceso directo a la selección del canal de memoria
>> Pulsación prolongada (> 1 segundo) abre un cuadro de diálogo para guardar los parámetros de soldadura modificados en un canal de memoria
>> La selección del canal de memoria no está disponible con los procesos de soldadura TIG y MMA ya que hay un canal de memoria para cada proceso
| 5. | Proceso de soldadura / botón del modo de operación |
>> Acceso directo a la selección del proceso de soldadura
>> Una pulsación prolongada (> 1 segundo) abre un cuadro de diálogo para cambiar entre los modos MIG/TIG/MMA
| 6. | Botón de lógica de disparo |
>> Cambia entre las lógicas de disparador 2T y 4T
>> Una pulsación prolongada (> 1 segundo) abre la configuración de Powerlog (solo 4T). La lógica de disparo de Powerlog no está disponible con los procesos MIG manual, DPulse o MAX.
| 7. | Botón de Weld Assist |
>> Acceso directo a Weld Assist
>> Una pulsación larga (> 1 segundo) abre el ajuste de la configuración del alambre de relleno y del gas de protección
| 8. | Botón de parámetros de soldadura |
>> Acceso directo a la vista de parámetros de soldadura
| 9. | Botón de configuración |
>> Acceso directo a la vista de configuración del sistema
| 10. | Perilla de control izquierda |
>> Ajuste y selección
>> Una pulsación prolongada del botón de la perilla de control activa la función de avance del alambre. Se puede ajustar la velocidad de alimentación de alambre girando la perilla de control. La función de avance del alambre se desactiva automáticamente cuando no se utiliza durante un tiempo o cuando se inicia la soldadura.
| 11. | Perilla de control derecha |
>> Ajuste y selección.
Indicadores
| Símbolo | Descripción |
|---|---|
|
Notificación general Hay un problema que requiere atención. |
|
Servicio / reparación |
|
Fuente de potencia |
|
Unidad de refrigeración |
|
Indicador de temperatura alta (sobrecalentamiento) |
|
VRD (dispositivo de reducción de voltaje): El símbolo VRD blanco está encendido = VRD está encendido El símbolo VRD rojo está parpadeando = hay un error en VRD que impide la soldadura. |
|
Modo remoto (ON/OFF) |
Vistas
| A. | Vista principal |
| B. | Canales de memoria |
| C. | Procesos de soldadura |
| D. | Parámetros soldadura |
| E. | Lógica del gatillo |
| F. | Weld Assist (asistente de soldadura) |
| G. | Datos de soldadura |
| H. | Configuración del sistema |
| Consejo: Use la función de búsqueda de instrucciones en línea en la parte superior de la página para encontrar más información sobre funciones y características. |
