Instalación de la bombona de gas y prueba del flujo de gas
|
Tenga cuidado al manipular las botellas de gas. ¡Existe riesgo de lesiones si la botella de gas o la válvula de la botella están dañadas! |
|
Asegure siempre la botella de gas correctamente en posición vertical a un soporte especial en la pared o en el carro del equipo de soldadura. Mantenga siempre la válvula de la botella de gas cerrada cuando no esté soldando. |
|
- Si se utiliza una unidad de transporte con espacio para cilindros de gas, primero instale el cilindro de gas en la unidad de transporte y luego realice las conexiones.
- Instale la pistola de soldar en el dispositivo de soldadura antes de instalar y probar el cilindro de gas.
|
Póngase en contacto con su distribuidor local de Kemppi para elegir el gas y el equipo.
|
1.
|
Sin carro para la botella de gas: coloque la botella de gas en un lugar adecuado y seguro. |
|
2.
|

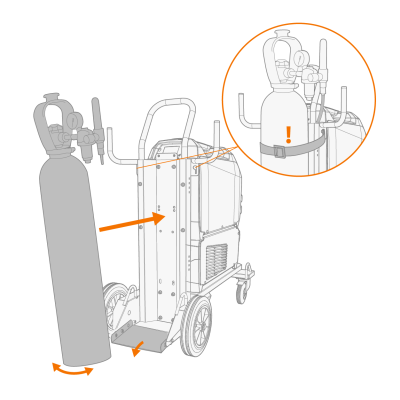

Con el carro para la botella de gas: desplace la botella de gas en el soporte para la botella de gas de la unidad de transporte y fíjela en su sitio con las correas y los puntos de sujeción proporcionados. |
|
4.
|

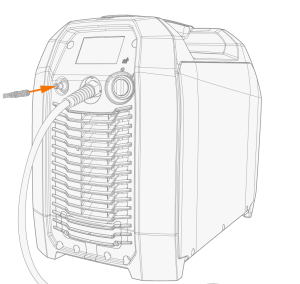

Conecte la manguera de gas al dispositivo de soldadura. |
|
5.
|
Abra la válvula del cilindro de gas. |
|
6.
|
Inicie el flujo de gas pulsando el botón de prueba de gas (1), utilizando la función de prueba de gas en los ajustes del sistema o pulsando el disparador de la pistola de soldadura. Utilice la válvula reguladora de gas (2) (no disponible en Master M 353) o un caudalímetro y regulador externos. |
|
|
De forma predeterminada, el tiempo de prueba de gas es de 20 segundos. Se puede cambiar el tiempo de prueba de gas en el panel de control. |
Flujo de gas recomendado (solo a título orientativo):
| Argón |
5...15 l/min |
10...25 l/min |
| Helio |
15...30 l/min |
- |
| Argón + 18-25 % de CO2 |
- |
10...25 l/min |
| CO2 |
- |
10...25 l/min |
* Según el tamaño de la boquilla de gas.
** Según el tamaño de la boquilla de gas y la corriente de soldadura.
