Bedienpanel: Systemeinstellungen

Einstellungen ändern

Drehen Sie den rechten Bedienknopf, um den gewünschten Einstellungsparameter zu markieren.

Drücken Sie den rechten Bedienknopf, um den Einstellungsparameter für die Anpassung auszuwählen.

Drehen Sie den rechten Bedienknopf, um den Einstellungswert auszuwählen.

>> Abhängig von den anzupassenden Einstellungsparametern finden Sie weitere Einzelheiten in der nachstehenden Tabelle für Einstellungen.

Den neuen Wert oder die neue Auswahl durch Betätigen des rechten Bedienknopfs bestätigen.

Einstellungen

Parameter	Parameterwert	Beschreibung
Remote	EIN/AUS Standardeinstellung = AUS	Bei Bedarf Fernregelung auswählen. Hinweis: Diese Einstellung hat keinen Einfluss auf den Fernregler HR55 und wird von diesem nicht beeinflusst.
Auswahl Fernregelung	Fernregelung Hand / Fernregelung Brenner Standardwert = Fernregelung Hand	Hinweis: Diese Einstellung hat keinen Einfluss auf den Fernregler HR55 und wird von diesem nicht beeinflusst.
Remote-Modus	DV-Geschwindigkeit / Kanal Standardwert = Drahtvorschubgeschwindigkeit	Legt fest, welcher Wert per Fernregeler geänderten werden kann: Drahtvorschubgeschwindigkeit oder Speicherkanal (verfügbare Kanäle: 1 bis 5). Hinweis: Wenn der HR55-Fernregler ebenfalls angeschlossen ist, kann der hier gewählte Parameter nicht mit dem HR55-Fernregler eingestellt werden.
Fernregelung min.	Definiert durch das aktive Schweißprogramm	Min. und Max. Limits für die Einstellung der Drahtvorschubgeschwindigkeit per Fernregelung.
Fernregelung max.	Definiert durch das aktive Schweißprogramm

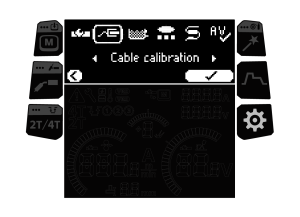

Kabelkalibrierung (Nur MIG)	Start/Abbrechen	Ebenfalls angezeigt werden Kalibrierungsinformationen zur vorherigen Kalibrierung. Für die Kabelkalibrierung, siehe Kalibrieren des Schweißkabels.
Kühlgerät	AUS / Auto / EIN Standardwert = Auto	Wenn EIN gewählt ist, zirkuliert das Kühlmittel kontinuierlich, wird Auto gewählt, zirkuliert das Kühlmittel nur während des Schweißens.
Zyklustimer	EIN/AUS Standardeinstellung = AUS	Der Zyklustimer ist eine Schweißfunktion, die automatisch eine Schweißung oder Schweißungen von vordefinierter Dauer erzeugt. Weitere Informationen finden Sie unter Zyklustimer.
- Zyklus-Lichtbogendauer	0.0 ... 60,0 s Standard = 2,0 s
- Zykluspause	EIN/AUS Standardeinstellung = AUS
- Zykluspausenzeit	0,1 ... 3,0 s, Abstufung 0.1 s Standard = 0,1 s
Rückbrandkompensation	AUS / EIN Standardeinstellung = AUS	Die Funktion Drahtvorschub-End step verhindert, dass der Fülldraht am Stromdüse klebt, wenn die Schweißung endet.
Zwischendrahtvorschub	Zwischenvorschubmodell / AUS Standardeinstellung = AUS	Wenn ein kompatibler Zwischenvorschub angeschlossen ist, wählen Sie ein Zwischenvorschubgerät aus der Liste. Kompatible Zwischenvorschubgeräte: SuperSnake GTX 10 m, 15 m, 20 m, 25 m, Binzel PP401D, Binzel PP36D. Hinweis: Für bestmögliche Schweißergebnisse mit den Verfahren Pulse und MAX beim Arbeiten mit einem Zwischenvorschubgerät beträgt die empfohlene maximale Kabellänge für das Zwischenvorschubgerät 10 Meter (SuperSnake GTX). Diese Empfehlung bezieht sich auf ein Schweißbrennerkabel in 5 Meter Länge und ein Massekabel in 15 Meter Länge in Kombination mit dem Zwischenvorschubgerät. In einigen Fällen kann bei den Verfahren Pulse und MAX ein Zwischenvorschubgerät mit 15 Meter Kabellänge verwendet werden, jedoch wird dann eine Probeschweißung empfohlen.
Lichtbogenverifizierung	AUS, 1 ... 365 Standardeinstellung = AUS	Dies definiert die Anzahl der Tage bis zur nächsten Erinnerung an die Verifikation des Geräts.
Dauer der Schweißdaten	0 bis 10 s, Abstufung 1 Standard = 5 s	Damit wird festgelegt wie lange die Schweißdatenzusammenfassung nach jeder Schweißung angezeigt wird.
Sicherer Drahtvorschub (Nur MIG)	AUS / EIN Standardeinstellung = EIN	Wenn EIN und der Lichtbogen nicht zündet, wird 5cm Zusatzwerkstoff zugeführt Wenn AUS, werden 5 m Zusatzwerkstoff zugeführt.
Gaswächter (nicht verfügbar in Master M 353)	EIN/AUS Standardeinstellung = AUS	Der Gaswächter verhindert das Schweißen ohne Schutzgas.
Spannungsanzeige	Lichtbogenspannung / Anschlussspannung Standardeinstellung = Lichtbogenspannung	Definiert die auf dem Bedienfeld angezeigte Spannung: Lichtbogenspannung oder Anschlussspannung.
Drahtvorschub	0,5 ... 18,0 m/min Standardeinstellung = 5,0 m/min	Führen Sie den Zusatzwerkstoff vorwärts (bei abgeschaltetem Lichtbogen).
Gastest	0 … 60 s Standardeinstellung = 20 s	Testet den Schutzgasfluss und spült die Gasleitung.
Sprache	Verfügbare Sprachen
PIN-Code	EIN/AUS	4-stelliger PIN-Code zur Sperrung von Parametern und Einstellungen. Die PIN-Sperre verhindert weder den Schweißvorgang noch das Durchsuchen von Powerlog-Stufen oder die Auswahl des Speicherkanals.
Demozeit (nicht verfügbar in Master M 353)	AUS / EIN	Mit der Demozeit-Funktion können optionale Schweißfunktionen für eine begrenzte Zeit ohne Lizenz ausprobiert werden. Die gesamte verfügbare Demozeit beträgt 3 Stunden. Die Demozeit läuft nur, wenn eine Schweißfunktion eingesetzt wird, für die keine Lizenz vorliegt. Wenn die Demozeit auf EIN eingestellt ist, wird die verbleibende Zeit auf dem Display angezeigt.
Geräteinfo		Zeigt Informationen zum Gerät und seiner Verwendung an.
Werks-Reset	Zurücksetzen / Abbrechen Standardeinstellung = Abbrechen	Stellt die Werkseinstellungen wieder her. Hinweis: Der Parameterwert für die Lichtbogenverifizierung wird ebenfalls zurückgesetzt.
