Installation und Austausch der Vorschubrollen

Ersetzen Sie die Vorschubrollen wenn sich der Durchmesser oder das Material des Fülldrahts ändern. Die Vorschubrollen gemäß den folgenden Tabellen in Drahtvorschub-Verschleißteile auswählen.

1.

Das Drahtvorschubgehäuse öffnen.

2.

Lösen Sie die Druckhebel des Drahtvorschubmechanismus.

3.

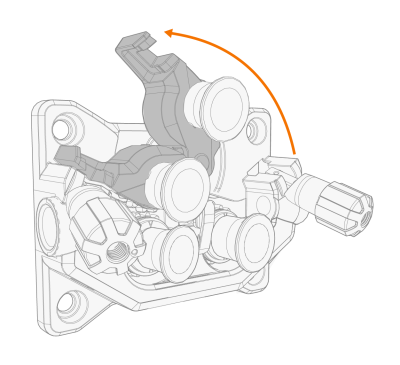

Öffnen Sie die Druckhebel, um die Vorschubrollen zu lösen.

4.

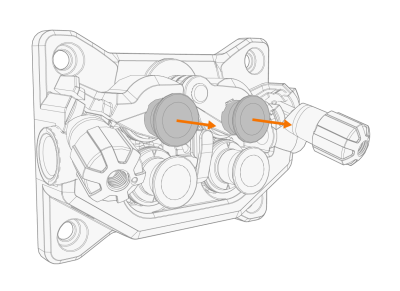

Entfernen Sie die Befestigungsstifte der Druckvorschubrolle, indem Sie daran ziehen.

An den Montagebolzen der Druckrollen sind Zentralachsen befestigt, während die Zentralachsen der Antriebsrollen als Antriebswellen fungieren, die direkt am Drahtvorschubmechanismus/Motor befestigt sind.

5.

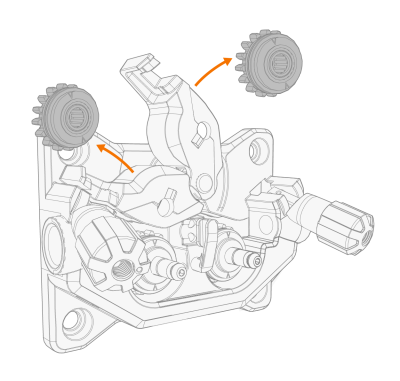

Entfernen Sie die Druckrollen.

6.

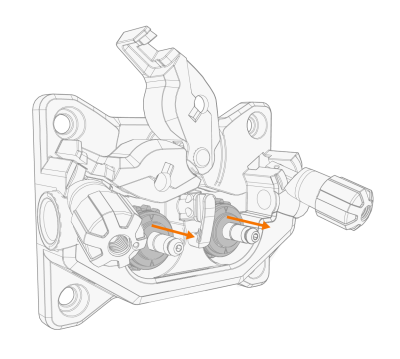

Entfernen Sie die Befestigungskappen der Antriebsvorschubrollen, indem Sie sie drehen und abziehen.

7.

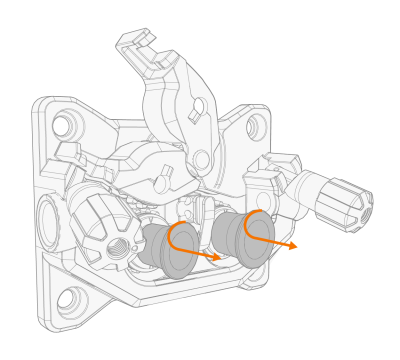

Entfernen Sie die Antriebsvorschubrollen.

8.

Befolgen Sie die vorherigen Schritte in umgekehrter Reihenfolge, um die Drahtvorschubrollen zu installieren. Richten Sie die Kerbe auf der Unterseite der Vorschubrolle am Stift auf der Antriebswelle aus.

9.

Bringen Sie die Montagekappen und Montagestifte wieder an, um Antriebs- und Druckrollen in ihrer Position zu sichern.

10.

Schließen Sie die Verriegelungshebel und senken Sie die Druckhebel auf die Vorschubrollen. Für weitere Informationen zur Drahtinstallation, siehe Installieren und Wechseln der Drahtspule.

11.

Das Drahtvorschubgehäuse schließen.
