Descrizione dell’attrezzatura
I dispositivi di saldatura Kemppi Master T 245 ACDC, 355 DC, 355 ACDC e 405 DC sono progettati per un uso industriale professionale, con caratteristiche particolarmente adatte alla saldatura di materiali come alluminio e acciaio inossidabile. L’attrezzatura è composta da fonte di alimentazione, pannello di controllo e unità di raffreddamento (opzionale). L'unità di raffreddamento viene utilizzata per la saldatura TIG raffreddata a liquido con la fonte di alimentazione Master T. Le fonti di alimentazione Master T polivalenti sono adatte alla Saldatura MMA, alla Saldatura TIG e alla Saldatura TIG a impulso sia in corrente diretta (DC) che, a seconda del modello scelto, in corrente alternata (AC). Le fonti di alimentazione ACDC fornite con il pannello di controllo MTP35X possono essere utilizzate anche per la demagnetizzazione del pezzo di lavoro e per la pulizia e la lucidatura della saldatura.
Modelli di fonte di alimentazione disponibili:
|
•
|
Master T 245 ACDC GM, multitensione e compatibile con i generatori (240 A AC/DC) * |
|
•
|
Master T 355 DC (350 A DC) |
|
•
|
Master T 355 DC G, compatibile con il generatore (350 A DC) * |
|
•
|
Master T 355 DC GM, multitensione e compatibile con i generatori (350 A DC) |
|
•
|
Master T 355 ACDC (350 A AC/DC) |
|
•
|
Master T 355 ACDC G, compatibile con il generatore (350 A AC/DC) * |
|
•
|
Master T 355 ACDC GM, multitensione e compatibile con i generatori (350 A AC/DC) |
|
•
|
Master T 405 DC G, compatibile con il generatore (400 A DC) * |
* È disponibile anche una versione dedicata del modello VRD (Dispositivo di riduzione della tensione), in cui la funzione VRD è bloccata.
Pannelli di controllo:
|
•
|
Pannello di controllo MTP23X (CC, pannello a membrana) |
|
•
|
Pannello di controllo MTP33X (CA/CC, pannello a membrana) |
|
•
|
Pannello di controllo MTP35X (CA/CC, pannello con display 7 pollici TFT LCD). |

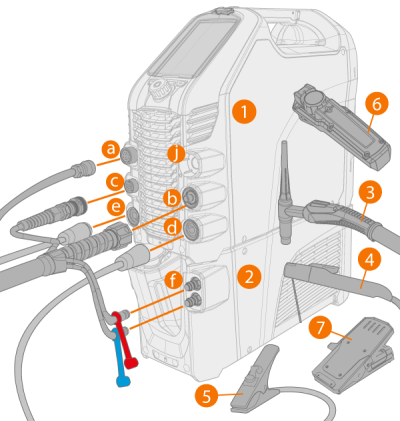

Attrezzatura:
|
1.
|
Fonte di alimentazione Master T 245/355/405 |
|
2.
|
Unità di raffreddamento MasterTig Cooler M (opzionale) |
|
5.
|
Cavo di messa a terra e morsetto |
|
6.
|
Comando a distanza (cablato o wireless) |
|
7.
|
Comando a distanza a pedale (cablato o wireless) |
Collegamenti:
|
a.
|
Connettore per il comando a distanza esterno |
|
b.
|
Connettore per cavo di saldatura TIG (tipo di collegamento R1/4) |
|
c.
|
Connettore per cavo di controllo |
|
f.
|
Ingresso e uscita del liquido refrigerante (con codice colore) |
|
g.
|
Connettore per tubo flessibile del gas |
|
h.
|
Cavo di alimentazione di rete |
|
i.
|
Collegamento per unità di raffreddamento |
|
j.
|
Custodia per connettore DIX inutilizzato. |
|
Identificazione dell’attrezzatura
Numero di serie
Il numero di serie della macchina è riportato sulla targhetta identificativa o in un’altra posizione distintiva sul dispositivo. È importante fare riferimento correttamente al numero di serie del prodotto, ad esempio per gli interventi di riparazione o per l’ordinazione di ricambi.
Codice di risposta rapida (QR)
Il numero di serie e altre informazioni di identificazione del dispositivo possono anche essere applicate al dispositivo sotto forma di codice QR (o codice a barre). Tale codice può essere letto mediante una fotocamera di uno smartphone o un dispositivo di lettura di codici dedicato che fornisce un accesso rapido alle informazioni specifiche del dispositivo.
|
