Instalación y cambio del alambre
Compruebe siempre que los rodillos de alimentación sean adecuados para el alambre de relleno (diámetro y material) en cuestión. Consulte la sección Consumibles para el alimentador de alambre para obtener más información.
|
Instale la antorcha de soldadura MIG en el dispositivo Master M antes de montar el carrete de alambre. |
|
Al cambiar el carrete de alambre, retire el alambre de relleno restante de la antorcha de soldar y del mecanismo de alimentación del alambre antes de quitar el carrete de alambre. |
Para quitar el carrete de alambre:
|
1.
|
Abra la ventanilla del armario del alimentador de alambre. |
|
2.
|

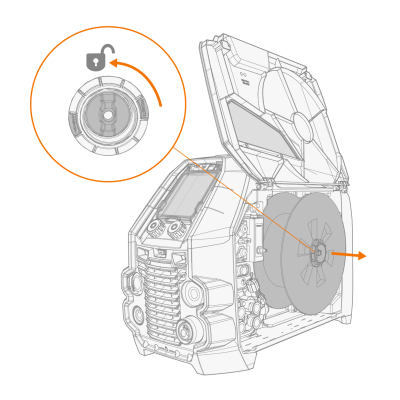

Afloje y retire el sujetador del carrete y retire el carrete de alambre. |
Para instalar el carrete de alambre:
|
1.
|

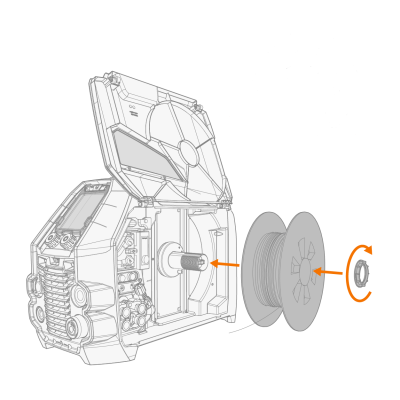

Inserte el carrete de alambre en el soporte. Asegure el carrete de alambre en su lugar insertando y apretando el sujetador del carrete. |
|
Asegúrese de que el carrete del alambre mire en la dirección correcta, el alambre de relleno va desde la parte inferior del carrete hasta los rodillos de alimentación. |
|
Al instalarlo, el pasador situado junto al soporte para carrete de alambre en el alimentador de alambre debe alinearse e introducirse en el orificio del carrete o del adaptador de carrete.
|
|
2.
|

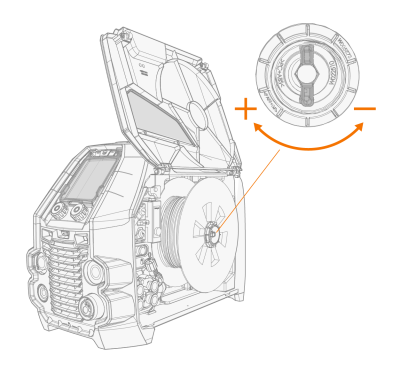

Si es necesario, ajuste el freno del carrete girando la perilla de ajuste del freno del carrete en el centro del soporte para carrete. |
Para instalar el alambre de relleno:
|
1.
|
Suelte el extremo del alambre de relleno del carrete y corte cualquier tramo deformado de manera que el extremo quede recto. |
|
Cuide que el alambre de relleno no se desborde del carrete al soltarlo. |
|
2.
|

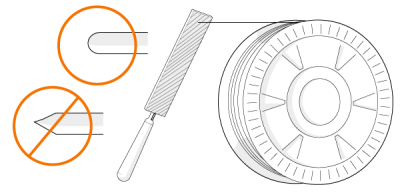

Lime la punta del alambre de relleno. |
|
Los bordes afilados de la punta del alambre de relleno pueden dañar el conductor flexible de alambre. |
|
3.
|
Suelte los brazos de presión para separar los rodillos de alimentación. |
|
4.
|

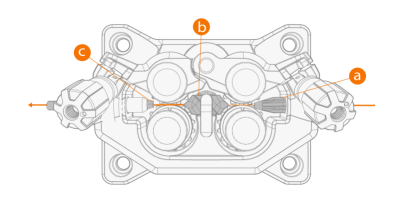

Pase el alambre de relleno por el tubo guía de entrada (a), el tubo guía central (b) y el tubo guía de salida (c), que alimenta el alambre de relleno hacia la antorcha de soldar. |
|
5.
|

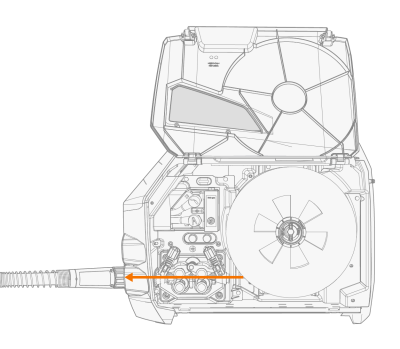

Introduzca el alambre de relleno manualmente dentro de la antorcha, de manera que el alambre alcance el conductor flexible de alambre. |
|
6.
|

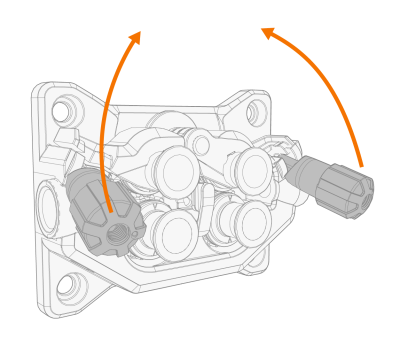

Cierre los brazos de presión de manera que el alambre de relleno quede bloqueado entre los rodillos de alimentación. |
|
7.
|

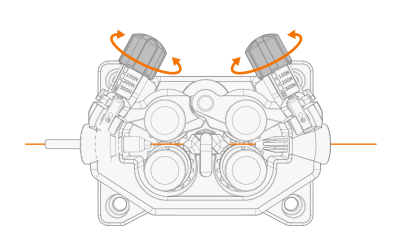

Ajuste la presión de los rodillos de alimentación con las ruedas de regulación de la presión. La presión es la misma en ambos pares de rodillos de alimentación. |
Las escalas graduadas del asa de presión indican la presión aplicada en los rodillos de alimentación.
Ajuste la presión de los rodillos de alimentación conforme a la tabla inferior.
| Fe/Ac. inox. sólido |
Hendidura en V
|
0.8-1.0 |
1.5-2.0 |
| ≥ 1.2 |
2.0−2.5 |
| MC/FC |
Hendidura en V, estriada
|
≥ 1.2 |
1.0−2.0 |
| Al |
Hendidura en U
|
1.0 |
0.5−1.0 |
| 1.2 |
1.0−1.5 |
|
La presión excesiva puede provocar el aplastamiento del alambre de relleno y dañar los alambres tubulares o con fundente en el núcleo. La presión excesiva también puede provocar el desgaste indebido de los rodillos de alimentación y aumentar la carga en la caja de engranajes. |
|
8.
|
Pulse el botón de avance de alambre (*) para llevar el alambre de relleno hasta la antorcha de soldar. Deténgase cuando el alambre alcance la punta de contacto de la antorcha de soldadura. Se puede ajustar la velocidad de alimentación de alambre en el panel de control. |
|
Tenga cuidado con el alambre cuando llegue a la punta de contacto y salga de la antorcha. |
|
9.
|
Antes de soldar, compruebe que la configuración y los parámetros de soldadura se ajusten a su configuración de soldadura. |
* Perfiles de rodillos de alimentación y símbolos correspondientes
| Hendidura en V |
|
| Hendidura en V, estriada |
|
| Hendidura en U |
|
