Instalación del cilindro de gas y prueba del flujo de gas
|
Tenga cuidado al manipular los cilindros de gas. ¡Existe riesgo de lesiones si el cilindro de gas o la válvula del cilindro están dañadas! |
|
Asegure siempre la botella de gas correctamente en posición vertical a un soporte especial en la pared o en el carro del equipo de soldadura. Mantenga siempre la válvula del cilindro de gas cerrada cuando no esté soldando. |
|
- Si se utiliza una unidad de transporte con espacio para cilindros de gas, primero instale el cilindro de gas en la unidad de transporte y luego realice las conexiones.
- Instale la pistola de soldar en la máquina de soldadura antes de instalar y probar el cilindro de gas.
- No utilice todo el contenido del cilindro.
- Use siempre un regulador y un medidor de flujo aprobado y controlado.
|
Póngase en contacto con su distribuidor local de Kemppi para elegir el gas y el equipo.
|
| 1.
|
Sin carro para la botella de gas: coloque el cilindro en un lugar adecuado y seguro. |
|
| 2.
|
Con el carro para el cilindro de gas: desplace el cilindro en el soporte de la unidad de transporte y fíjelo en su sitio con las correas y los puntos de sujeción proporcionados. |
|
| 4.
|
Conecte la manguera de gas al dispositivo de soldadura. |
|
| 5.
|
Abra la válvula del cilindro de gas. |
|
| 6.
|

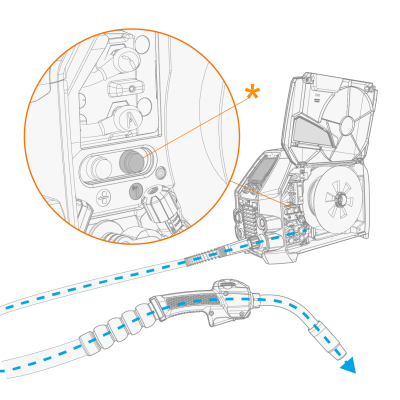

Presione el botón de prueba de gas (*) para probar y ajustar el flujo de gas. Utilice el rotámetro incorporado o un regulador y medidor de flujo externo para medir y ajustar. |
|
|
De forma predeterminada, el tiempo de prueba de gas es de 20 segundos. Se puede cambiar el tiempo en el panel de control. |
Flujo de gas recomendado (solo a título orientativo):
| Argón |
5...15 l/min |
10...25 l/min |
| Helio |
15...30 l/min |
- |
| Argón + 18-25 % de CO2 |
- |
10...25 l/min |
| CO2 |
- |
10...25 l/min |
* Según el tamaño de la boquilla de gas.
** Según el tamaño de la boquilla de gas y la corriente de soldadura.
