Betjeningspanel: WeldEye

Dette kapitel handler om den valgfrie WeldEye-funktion i Master M 358.

Brugen af denne WeldEye-funktion og cloudtjeneste kræver et opdateret Master M 358-udstyr og et gyldigt Kemppi WeldEye Quality Management-abonnement. Du kan få flere oplysninger om WeldEye på weldeye.com eller ved at kontakte din Kemppi-repræsentant.

Den indbyggede WeldEye-funktion indsamler og videregiver svejsedata og holder dem synkroniseret mellem svejseudstyret og WeldEye-cloudtjenesten. Der er adgang til WeldEye-cloudtjenesten ved hjælp af en stationær computer og en internetbrowser.

For at tage WeldEye-funktionen i brug skal udstyret være forbundet til internettet via den indbyggede trådløse forbindelse (WLAN). Se i Trådløs forbindelse (WLAN) for at få vejledning.

Svejseudstyret skal også føjes til din WeldEye-konto i WeldEye-cloudtjenesten. Når udstyret er tilsluttet internettet og føjet til WeldEye, logger udstyret automatisk ind på WeldEye. Du kan få flere oplysninger om brug af WeldEye-cloudtjenesten i WeldEye-dokumentationen i din organisations WeldEye-cloudtjeneste.

Valgene i WeldEye-visningen foretages på forhånd for den pågældende svejsning eller det pågældende arbejde. Svejsedataene gemmes derefter sammen med disse valg i WeldEye-cloudtjenesten, når arbejdet er afsluttet.
Hvis svejseudstyret mister internetforbindelsen under arbejdet, gemmes svejsedataene lokalt og synkroniseres med WeldEye-cloudtjenesten, når forbindelsen er genoprettet.
WeldEye er en meget konfigurerbar svejsestyringssoftware. Afhængigt af indstillingerne for din WeldEye-cloudtjeneste kan nogle af de attributter eller funktioner, der er nævnt her, være deaktiveret eller ikke blive brugt i din organisation. Kontakt din WeldEye-administrator for at få flere oplysninger.

Valg af svejser

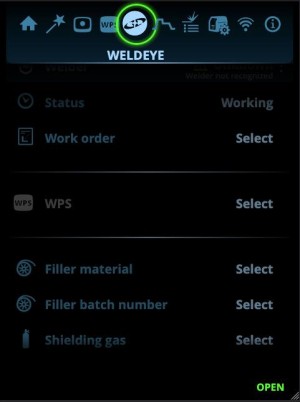

WeldEye-visningen gør det muligt at vælge svejseren til det aktuelle svejsearbejde. Svejserne er foruddefinerede i WeldEye-skyen.

1. Gå til WeldEye-visningen, og vælg »Svejser« ved at dreje og trykke på den højre kontrolknap.

2. Vælg dit navn på listen.

Hvis dit navn ikke er på listen, kan du lade svejseren være uvalgt (ukendt).

Valg af status

Svejserens status kan også rapporteres i WeldEye-visningen. Dette bruges primært til at rapportere, når det faktiske svejsearbejde er blevet midlertidigt afbrudt, typisk på grund af vedligeholdelse eller en anden årsag. Statusmulighederne (årsagskoder) specificeres i WeldEye-skyen.

Som standard er status ikke defineret, hvilket angives med teksten »Udefineret«.

1. Vælg »Status« i WeldEye-visningen ved at dreje og trykke på den højre kontrolknap.
2. Vælg status fra menuen.

Når svejsningen påbegyndes, nulstilles status automatisk til udefineret.

Valg af arbejdsordre og svejsning

I WeldEye-visningen kan du vælge digitale arbejdsordrer, som du har fået tildelt i Kemppi WeldEye-cloudtjenesten. Arbejdsordrefunktionen er aktiveret som standard.

Hvis brugen af arbejdsordrer er deaktiveret i WeldEye-indstillingerne, vælges svejsninger direkte fra en liste (kategoriseret efter projekter og/eller svejselister), og der anvendes ikke svejserspecifik svejsefiltrering.
1. Vælg »Arbejdsordre« i WeldEye-visningen ved at dreje og trykke på den højre kontrolknap.
2. Vælg en arbejdsordre fra listen.

3. Hvis arbejdsordren indeholder mere end en svejsning eller et svejsepas, skal du også vælge den specifikke svejsning eller det svejsepas, der skal svejses.

Svejsningerne og svejsepassene på arbejdsordren kan have digitale WPS'er (svejseprocedurespecifikationer) knyttet til sig. Når en arbejdsordre er valgt, og den har en WPS eller WPS'er inkluderet, vises en WPS-række i WeldEye-visningen.

En digital WPS kan indeholde et eller flere krav eller anbefalinger til svejserens kvalifikationer og det tilsatsmateriale og den gas, der skal bruges. Hvis svejseren eller de valgte materialer ikke opfylder kriterierne i arbejdsordren, angives det med et advarselssymbol.

Anvendelse af digital WPS

Hvis den valgte svejsning på arbejdsordren omfatter en digital WPS, der allerede er knyttet til en hukommelseskanal, aktiveres denne hukommelseskanal automatisk. For mere information om digitale WPS'er på Master M 358-udstyret, se Betjeningspanel: WPS-side.

Hvis der ikke er valgt nogen WPS, kan du gå til WPS-rækken i WeldEye-visningen og vælge en tilgængelig WPS.

Man kan også linke eller genlinke WPS'er direkte fra WeldEye-visningen. For at linke eller genlinke WPS:

1. I WeldEye-visningen vælges svejsningen og svejsepasset under WPS-rækken ved at dreje og trykke på den højre kontrolknap.

2. I den menu, der åbnes, skal du vælge det svejsepas og den WPS-kobling, du vil redigere.

3. Åbn handlingsmenuen, og vælg »Link til kanal«.

4. På listen over hukommelseskanaler skal du vælge den hukommelseskanal, du vil linke WPS'en til.

>>  Vælg om nødvendigt »Filtrer kanalliste« for at filtrere hukommelseskanaler baseret på WPS-specifikationerne.

Du kan få adgang til valg af svejsepas for den aktive WPS ved at vælge svejsepasrækken i WeldEye-visningen. I den valgdialog, der åbnes, vises alle svejsepassene, og hver af dem kan knyttes til en hukommelseskanal.

Når en WPS er knyttet til en hukommelseskanal, anvendes den pågældende kanal automatisk.

Indtastning af materialeoplysninger

Den nederste del af WeldEye-visningen viser oplysninger om svejsetrådsmaterialet og -gassen, herunder deres batch-identifikation (hvis det er nødvendigt).

Materialeoplysningerne i WeldEye-visningen skal altid stemme overens med det tilsætningsmateriale og den gas, der bruges til svejsning (dvs. det, der er installeret i svejseudstyret).
En digital WPS kan indeholde flere anbefalinger til tilsatsmateriale og gasser. Du kan kontrollere og ændre de anbefalede materialer i WeldEye-visningen.
En digital WPS kan indeholde et eller flere krav eller anbefalinger til svejserens kvalifikationer og/eller det tilsatsmateriale og den gas, der skal bruges. Hvis svejseren eller de valgte materialer ikke opfylder kriterierne, vises det med et advarselssymbol.
1. Vælg tilsatsmateriale og gas i de tilsvarende menuer ved at dreje og trykke på den højre kontrolknap.

2. Vælg eller indtast også batchoplysningerne, hvis det er nødvendigt, med den højre kontrolknap.

>>  Et virtuelt tastatur bruges til at indtaste fyldstof- eller gasbatch-identifikationen manuelt, hvis den korrekte batch-identifikation ikke allerede findes på listen. Når batch-identifikationen er blevet indtastet første gang, bliver den tilgængelig som en forudfyldt liste til senere brug.

3. Sørg for, at det valgte tilsatsmateriale og den valgte gas er installeret og klar til svejsning.

Valg af arbejdsemne

Oplysningerne om arbejdsemnet kan også bruges og gemmes i WeldEye. Hvis denne funktion er aktiveret i indstillingerne for WeldEye-cloudtjenesten, er det muligt at vælge arbejdsemnet i WeldEye-visningen.

1. Vælg arbejdsemnet ved at dreje og trykke på den højre kontrolknap.
2. Indtast oplysningerne om arbejdsemnet ved hjælp af det virtuelle tastatur og den højre kontrolknap.

Færdiggørelse af arbejde

Når arbejdet (arbejdsordre, svejsning, svejsepas) er afsluttet, kan det bekræftes i svejsestatusvisningen, som åbnes lige efter afslutningen af en svejsning. Denne visning erstatter også standardvisningen af svejsedata i WeldEye.

Hvis arbejdet ikke er blevet markeret som afsluttet lige efter svejsningen, kan det også gøres i WeldEye-visningen:

1. Gå til det arbejde, du er færdig med, og vælg »Svejsestatus« ved at dreje og trykke på den højre kontrolknap.
2. I svejsestatusdialogen skal du vælge »Komplet svejsestreng«, »Komplet svejsning« eller »Komplet arbejdsordre«, afhængigt af hvilken arbejdsfase du er ved at afslutte.

Når du afslutter et svejseforløb, kan svejselængden indtastes i svejsestatusvisningen ved at vælge længdesymbolet og »Sæt længde« med den højre kontrolknap.

Selv om alle de enkelte svejsninger er markeret som afsluttede, skal selve arbejdsordren også afsluttes i WeldEye-visningen.
Det er muligt at markere svejsninger og arbejdsordrer som afsluttede, selv om de indeholder ufuldstændige svejsepassager og/eller svejsninger. Sørg for, at alt svejsearbejdet er udført som krævet, før du afslutter svejsninger eller arbejdsordrer i WeldEye.
