Funktionspanel: Huvudvy

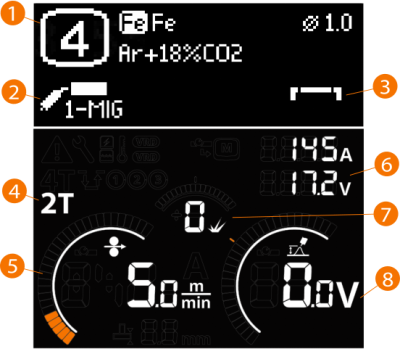

Master M-funktionspanelens huvudvy består av inställningsdisplayen och svetsdisplayen. Innehållet som visas beror på vilken svetsprocess och vilka egenskaper och funktioner som används.

1.

Minneskanal (och inställningarna för tillsatsmaterial och skyddsgas, om de har definierats)

2.

Aktiv svetsmetod

3.

Tillämpade svetsfunktioner*

4.

Tillämpad funktion för avtryckarlogik

5.

Trådmatningshastighet

>>  Parameterområdet definieras av det aktiva svetsprogrammet, steg om 0,1, default = 5,0 m/min.

6.

Ström och spänning

7.

Dynamik

>>  Styr ljusbågens kortslutningsbeteende. Ju lägre värde, desto mjukare ljusbåge och ju högre värde, desto grövre ljusbåge. Parameterområde: -9 ... +9, default = 0

8.

Svetsspänning

>>  Med 1-MIG-processen visas finjustering av spänning

>>  Med MAX Cool-processen visas fininställning av värmetillförseln.

Inställningsrattfunktioner

Vänster inställningsratt:

•

Manuell MIG/MAG: Justering av trådmatningshastighet

•

1-MIG: Justering av trådmatningshastighet

•

PulsMIG: Justering av trådmatningshastighet

•

TIG/MMA: Justering av svetsström.

Höger inställningsratt:

•

Manuell MIG/MAG: Justering av svetsspänning och dynamik

•

1-MIG: Justering av dynamik och finjustering av svetsspänning och växling mellan justeringarna med knappen på inställningsratten

•

PulsMIG: Fininställning av svetsspänning

•

MMA: Justering av dynamik.



* Tillämpade svetsfunktioner

Diagram	Beskrivning
	Hot start, Powerlog och kraterfyllnad OFF.
	Hot start och kraterfyllnad ON.
	Hot start, Powerlog (effektnivåer) och kraterfyllnad ON.
