Installera gasflaska och testa gasflödet
|
Hantera gasflaskorna med försiktighet. En skada på en gasflaska eller dess ventil kan orsaka person- eller egendomsskada! |
|
Kontrollera att gasflaskan är ordentligt förankrad i stående position i en specialhållare på väggen eller på svetsutrustningens vagn. Gasflaskans ventil ska alltid vara stängd när du inte svetsar. |
|
– Om en vagn med gasflaskställ används ska gasflaskan först monteras på vagnen och därefter anslutas.
– Den rekommenderade maximala storleken på gasflaskan som ska installeras på T22M-vagnen är 20 liter.
– Montera svetspistolen på svetsutrustningen innan gasflaskan installeras och testas.
|
För val av gas och utrustning, kontakta din Kemppi återförsäljare.
|
1.
|
Vagn utan hylla för gasflaska: Placera gasflaskan på en lämplig och säker plats. |
|
2.
|

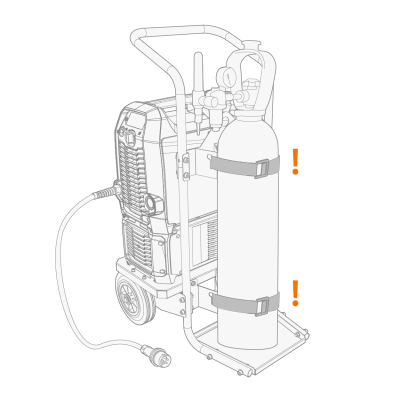

Vagn med hylla för gasflaska: Flytta gasflaskan till transportenhetens gasflaskhållare och säkra den på plats med hjälp av de medföljande remmarna och vagnens fästpunkter. |
|
4.
|
Anslut gasslangen till svetsutrustningen. |
|
5.
|
Öppna gasflaskans ventil. |
|
6.
|

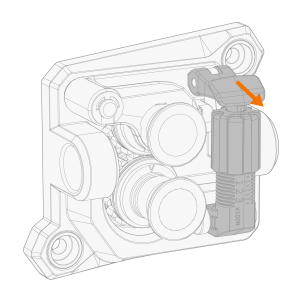

Om tillsatsmaterialet är installerat lossar du tryckarmen på trådmatningsmekanismen för att förhindra trådmatning. |
|
7.
|
Starta gasflödet med hjälp av gastestfunktionen i systeminställningarna eller genom att trycka på svetspistolens avtryckare. |
|
8.
|
Kontrollera och justera gasflödet. Använd den inbyggda gasregleringsventilen (endast Master M 323) eller en extern flödesmätare och regulator för mätning och justering. |
Rekommenderade gasflöden (endast för allmän vägledning):
| Argon |
5...15 l / min |
10...25 l / min |
| Helium |
15...30 l / min |
- |
| Argon + 18-25% CO2 |
- |
10...25 l / min |
| CO2 |
- |
10...25 l / min |
* Beroende på gaskåpans storlek.
** Beroende på gaskåpans storlek och svetsströmmen.
