Панель управления: Главное представление

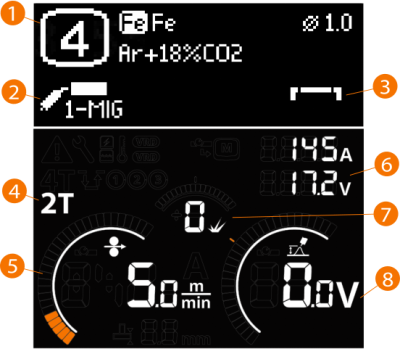

Главный экран панели управления Master M состоит из страницы отображения настроек и страницы отображения параметров сварки. Отображаемое содержимое зависит от сварочного процесса, а также от используемых характеристик и функций.
|
1.
|
Канал памяти (а также настройки присадочной проволоки и защитного газа, если они определены) |
|
2.
|
Активный сварочный процесс |
|
3.
|
Применимые функции сварки* |
|
4.
|
Применяемая логика кнопки сварочной горелки |
|
5.
|
Скорость подачи проволоки |
>> Диапазон значений определяется активной сварочной программой, шаг 0,1, по умолчанию = 5,0 м/мин
>> Управление поведением дуги в период короткого замыкания. Чем ниже значение, тем «мягче» дуга. Чем выше значение, тем «жестче» дуга. Диапазон значений: -9 ... +9, по умолчанию = 0
>> Для процесса 1-MIG отображается точная настройка напряжения
>> В процессе MAX Cool отображается точная настройка тепловой мощности.
Функции регулятора
Левый регулятор:
|
•
|
Ручная сварка MIG: Регулировка скорости подачи проволоки |
|
•
|
1-MIG: Регулировка скорости подачи проволоки |
|
•
|
Импульсная сварка MIG: Регулировка скорости подачи проволоки |
|
•
|
TIG/MMA: Регулировка сварочного тока. |
Правый регулятор:
|
•
|
Ручная сварка MIG: Регулировка сварочного напряжения и динамики |
|
•
|
1-MIG: регулировка динамики и точная настройка сварочного напряжения, а также переключение между настройками с помощью кнопки ручки управления |
|
•
|
Импульсная сварка MIG: Точная настройка сварочного напряжения |
|
•
|
MMA: регулировка динамики. |
* Применимые функции сварки
|
Горячий старт, Powerlog и заполнение сварочной ванны ВЫКЛ. |
|
Горячий старт и заполнение сварочной ванны ВКЛ.
|
|
Горячий старт, Powerlog (уровни мощности) и заполнение сварочной ванны ВКЛ. |
