Установка газового баллона и проверка подачи газа
|
Будьте осторожны при обращении с газовым баллоном. При повреждении газового баллона или вентиля баллона существует риск получения травмы! |
|
Всегда правильно закрепляйте газовый баллон в вертикальном положении на специальном держателе на стене или на тележке сварочного оборудования. Всегда держите вентиль газового баллона закрытым, если сварка не выполняется. |
|
– Если используется тележка со стойкой для газовых баллонов, сначала установите газовый баллон на тележку, а затем выполните соединения.
- Максимально рекомендуемый объем газового баллона для установки на тележку Т22М составляет 20 литров.
- Перед установкой и проверкой газового баллона подключите сварочную горелку к сварочному аппарату.
|
Для выбора газа и оборудования обратитесь к ближайшему дилеру Kemppi.
|
1.
|
Без тележки для газового баллона: поместите газовый баллон в подходящее безопасное место. |
|
2.
|

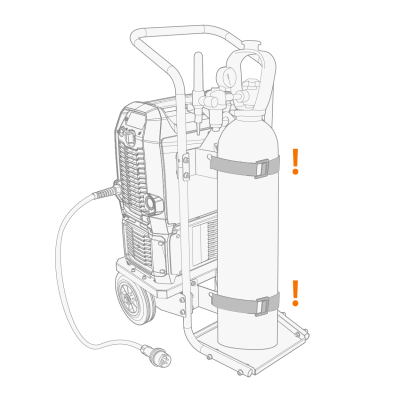

С тележкой для газового баллона: установите газовый баллон на держатель для газовых баллонов транспортной тележки и закрепите его с помощью имеющихся ремешков и точек крепления. |
|
4.
|

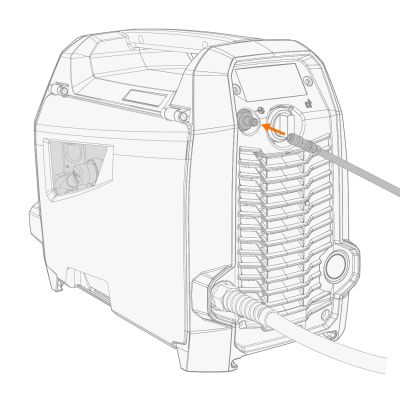

Подсоедините газовый шланг к сварочному аппарату. |
|
5.
|
Откройте вентиль газового баллона. |
|
6.
|

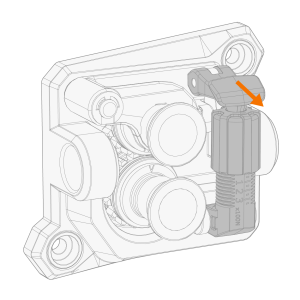

Если присадочная проволока установлена, отпустите прижимной рычаг механизма подачи проволоки, чтобы предотвратить подачу проволоки. |
|
7.
|
Запустите подачу газа, используя функцию проверки подачи газа в настройках системы или путем нажатия на триггер сварочной горелки. |
|
8.
|

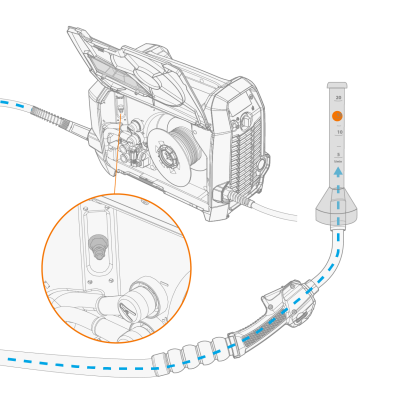

Проверьте и отрегулируйте расход газа. Используйте встроенный газовый клапан регулировки (только Master M 323) или внешний расходомер и регулятор для измерения и регулировки. |
Рекомендуемые значения расхода газа (только для общего сведения):
| Аргон |
5–15 л/мин |
10–25 л/мин |
| Гелий |
15–30 л/мин |
- |
| Аргон + 18–25% CO2 |
- |
10–25 л/мин |
| CO2 |
- |
10–25 л/мин |
* В зависимости от размера газового сопла.
** В зависимости от размера газового сопла и сварочного тока.
