Painel de controle: parâmetros de soldagem

Os parâmetros de soldagem são específicos do processo de soldagem e estão visíveis e disponíveis para ajuste de acordo. A seleção do processo de soldagem é baseada no canal de memória ativo e suas configurações.

Ajuste de parâmetros de soldagem

Gire o botão de controle da direita para destacar o parâmetro de soldagem desejado.

Pressione o botão de controle da direita para selecionar o parâmetro de soldagem a ser ajustado.

Gire o botão de controle da direita para ajustar o valor do parâmetro de soldagem.

>> Dependendo do parâmetro a ser ajustado, consulte também a tabela de parâmetros de soldagem abaixo para obter mais detalhes.

Confirme o novo valor/seleção pressionando o botão de controle da direita.

Parâmetros de soldagem

Parâmetros de soldagem MIG e 1-MIG manual

Os parâmetros listados aqui estão disponíveis para ajuste com os processos MIG e 1-MIG manuais.

Parâmetro	Valor do parâmetro	Descrição
Pós-corrente	-30 ... +30 Padrão = 0	A configuração pós-corrente afeta o comprimento do arame na extremidade da solda, por exemplo, para impedir que o arame pare muito perto da poça de soldagem. Isso também permite obter o comprimento ideal do arame para o início da próxima solda.
Nível de partida suave	10 a 90%, passo 1	A função de Arranque suave define a velocidade de alimentação do arame antes da ignição do arco de soldagem, isto é, antes que o arame de enchimento entre em contato com a peça de trabalho. Quando ocorre a ignição do arco, a velocidade de alimentação do arame passa automaticamente para a velocidade normal configurada pelo usuário. A função Arranque suave está sempre ligada.
Pré-gás	0.0 ... 9.9 s, passo 0,1 0,0 = DESLIGADO	Função de soldagem que inicia o fluxo de gás de proteção antes que o arco acenda. Isso garante que o metal não entre em contato com o ar no início da solda. O valor de tempo é predefinido pelo usuário. Usado para todos os metais, mas especialmente para aço inoxidável, alumínio e titânio.
Pós-gás	0.0 ... 9.9 s, passo 0,1 0,0 = DESLIGADO	Função de soldagem que continua o fluxo de gás de proteção após o arco ter se extinguido. Isso garante que a solda quente não entre em contato com o ar após a extinção do arco, protegendo a solda e também o eletrodo. Usada para todos os metais. Em especial, o aço inoxidável e o titânio exigem tempos de pós-gás mais longos.

Parâmetros da soldagem 1-MIG

Os parâmetros listados aqui estão disponíveis para ajuste com o processo 1-MIG.

Parâmetro	Valor do parâmetro	Descrição

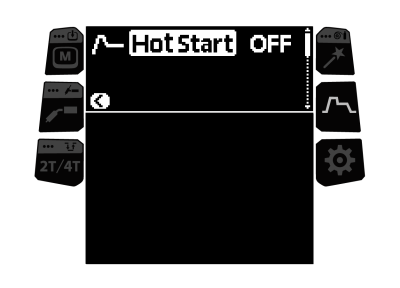

Partida a quente	ON/OFF (LIGADO/DESLIGADO) Padrão = DESLIGADO	Função de soldagem que utiliza maior ou menor velocidade de alimentação do arame e corrente de soldagem no início da solda. Após o período de partida a quente, a corrente muda para o nível normal de corrente de soldagem. Isso facilita o início da solda, especialmente com materiais de alumínio. O nível e o tempo da partida a quente (somente no modo de disparo 2T) são predefinidos pelo usuário.
– Hot start level (Nível da partida a quente)	-40 ... +100 %, passo 1 Padrão = +40%
– Hot start time (Tempo da partida a quente)	0.1 ... 10.0 s, passo 0,1 Padrão = 1,2 s
Enchimento de cratera	ON/OFF (LIGADO/DESLIGADO) Padrão = DESLIGADO	Ao soldar com alta potência, normalmente é formada uma cratera no fim da solda. A função de enchimento de cratera diminui a potência de soldagem/velocidade de alimentação de arame no final do trabalho de soldagem para que a cratera possa ser preenchida usando um nível de energia mais baixo. A duração do enchimento da cratera, a velocidade e a tensão de alimentação do arame são predefinidas pelo usuário. O nível inicial de preenchimento da cratera não pode ser menor que o nível final de preenchimento da cratera. Quando o temporizador 4T está definido como ON, soltar o gatilho durante o enchimento da cratera não termina a soldagem.
Nível inicial do enchimento de cratera	10 ... 150 %, passo 1 Padrão = 100 %
- Tempo de enchimento de cratera	0.1 ... 10.0 s, passo 0,1 Padrão = 1,0 s
- Nível final do enchimento de cratera	10 ... 150 %, passo 1 Padrão = 10 %
- Temporizador 4T de enchimento de cratera	ON/OFF (LIGADO/DESLIGADO)

Parâmetros de soldagem pulsada (somente Master M 205)

Os parâmetros listados aqui estão disponíveis para ajuste com o processo de soldagem pulsada, além dos parâmetros de soldagem MIG e 1-MIG. Para obter mais informações sobre os processos, consulte Orientação adicional sobre funções e recursos.
