Instalação do cilindro de gás e teste do fluxo de gás
|
Manuseie os cilindros de gás com cuidado. Existe risco de ferimentos se o cilindro de gás ou sua válvula estiverem danificadas! |
|
Sempre fixe o cilindro de gás adequadamente, na posição vertical, com um suporte especial na parede ou no carrinho do equipamento de soldagem. Mantenha sempre a válvula do cilindro de gás fechada quando não estiver soldando. |
|
- Se um carrinho com uma bandeja para reservatório de gás for usada, primeiro instale o reservatório no carrinho, depois faça as conexões.
- O tamanho máximo recomendado do reservatório de gás a ser instalado no carrinho T22M é de 20 litros.
- Instale a pistola de soldagem no dispositivo de soldagem antes de instalar e testar o reservatório de gás.
|
Entre em contato com seu revendedor local da Kemppi para escolher o gás e o equipamento.
|
1.
|
Sem carrinho de cilindro de gás: coloque o cilindro de gás em um local adequado e seguro. |
|
2.
|

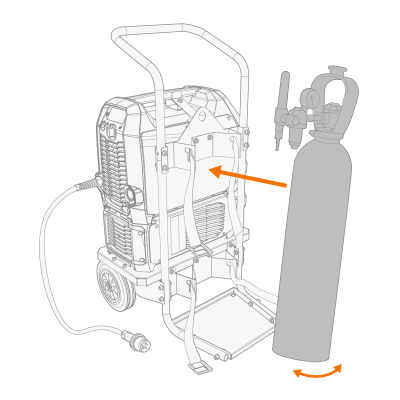

Com carrinho de cilindro de gás: transporte o cilindro de gás no rack do cilindro de gás da unidade de transporte e o prenda com as tiras e os pontos de fixação indicados. |
|
4.
|

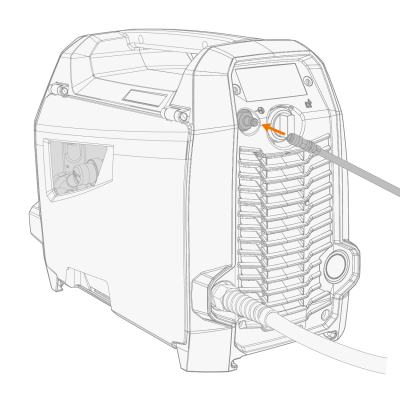

Conecte a mangueira de gás ao dispositivo de soldagem. |
|
5.
|
Abra a válvula do cilindro de gás. |
|
6.
|

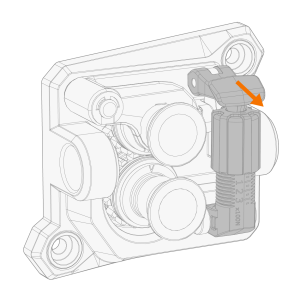

Se o arame de enchimento estiver instalado, libere o braço da pressão do mecanismo de avanço do arame para evitar o avanço do arame. |
|
7.
|
Inicie o fluxo de gás usando a função de teste de gás nas configurações do sistema ou pressionando o gatilho da pistola de soldagem. |
|
8.
|

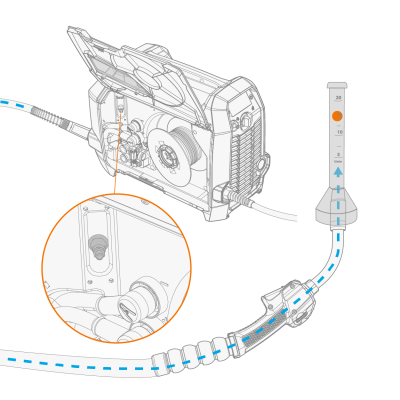

Verifique e ajuste o fluxo de gás. Use a válvula reguladora de gás integrada (somente Master M 323) ou um medidor e regulador de fluxo externo para medição e ajuste. |
Vazões de gás recomendadas (somente para orientação geral):
| Argônio |
5...15 l/min |
10...25 l/min |
| Hélio |
15...30 l/min |
- |
| Argônio + 18-25% CO2 |
- |
10...25 l/min |
| CO2 |
- |
10...25 l/min |
* Dependendo do tamanho do bico de gás.
** Dependendo do tamanho do bico de gás e da corrente de soldagem.
