Vorbereitung der Kühleinheit

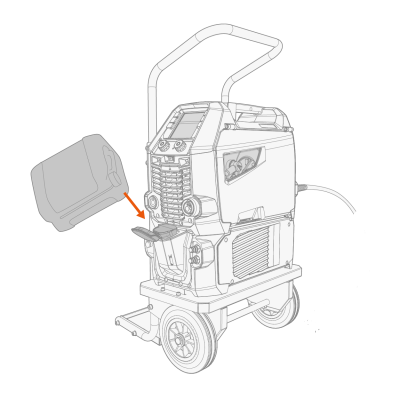

So füllen Sie den Kühler:

Füllen Sie den Kühler mit vorgemischter Kühlmittellösung. Das Mischungsverhältnis sollte standardmäßig 20...50% betragen. Verwenden Sie nur Ethylen- oder Propylenglykolgemische, die für Schweißkühlsysteme vorgesehen sind, z. B. Kemppi Kühlflüssigkeit.

Fügen Sie der vorgemischten Kühlmittellösung kein Wasser zu. Verwenden Sie keine Kühlflüssigkeit für Kraftfahrzeuge oder Mischungen auf Ethanolbasis.

1.

Öffnen Sie die Kappe der Kühleinheit.

2.

Füllen Sie die Kühlmittellösung in die Kühleinheit. Nicht über die Maximalmarkierung befüllen.

3.

Schließen Sie die Kappe der Kühleinheit

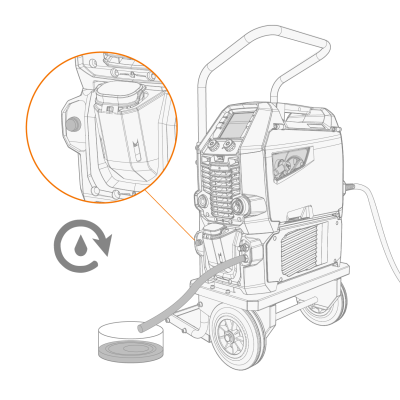

So entlüften Sie den Kühler:

1.

Schließen Sie den im Lieferumfang des des Kühlers enthaltenen Entlüftungsschlauch an den Kühlmittelauslassanschluss an.

2.

Stellen Sie einen Behälter unter das andere Ende des Schlauchs, um das vom Kühler kommende Kühlmittel aufzufangen.

3.

Drücken Sie den Zirkulationsknopf für die Kühlflüssigkeit, bis Kühlmittel aus dem Schlauch austritt.

4.

Lassen Sie die Taste für den Kühlmittelkreislauf los und entfernen Sie den Entlüftungsschlauch.

5.

Schließen Sie den Schweißbrenner an, siehe Abschnitt Anschließen des Schweißbrenners.

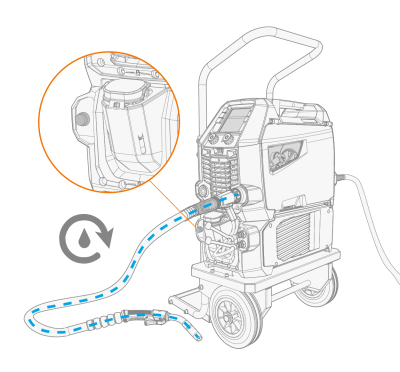

Das Kühlmittel zum Zirkulieren bringen:

Drücken Sie die Taste für den Kühlmittelkreislauf auf dem Frontpanel der Kühleinheit. Damit wird der Motor eingeschaltet, der das Kühlmittel in die Schläuche und zum Schweißbrenner pumpt.

Führen Sie den Kühlmittelzirkulationsvorgang nach jedem Wechsel des Schweißbrenners durch.
