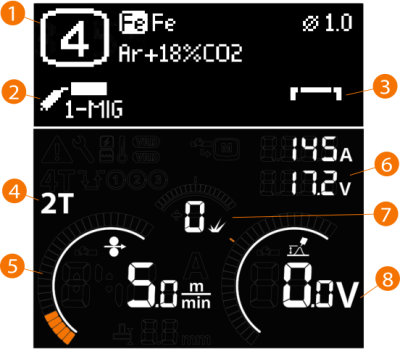

Bedienpanel: Hauptansicht
Die Hauptansicht des Master M-Bedienpanels stellt die Einstellungsanzeige und die Schweißanzeige dar. Der dargestellte Inhalt richtet sich nach dem Schweißverfahren sowie den verwendeten Merkmalen und Funktionen.
|
1.
|
Speicherkanal (und Einstellungen zu Zusatzwerkstoff und Schutzgas, falls definiert) |
|
2.
|
Aktives Schweißverfahren |
|
3.
|
Angewendete Schweißfunktionen* |
|
4.
|
Angewendete Brennertasterlogikfunktion |
>> Der Wertebereich wird durch das aktive Schweißprogramm bestimmt, Abstufung 0,1, Standardwert = 5,0 m / min
|
6.
|
Stromstärke und Spannung |
>> Steuert das Kurzschlussverhalten des Lichtbogens. Je niedriger der Wert, desto weicher ist der Lichtbogen, je höher der Wert, desto rauer ist der Lichtbogen. Wertebereich: -9 ... +9, Standardwert = 0
>> Beim 1-MIG-Verfahren wird die Spannungs-Feinabstimmung angezeigt
>> Beim MAX Cool-Verfahren wird die Feinabstimmung des Wärmeeintrags angezeigt.
Funktionen des Einstellknopfs
Linker Bedienknopf:
|
•
|
MIG Manuell: Einstellung der Vorschubgeschwindigkeit |
|
•
|
1-MIG: Einstellung der Vorschubgeschwindigkeit |
|
•
|
Puls-MIG: Einstellung der Vorschubgeschwindigkeit |
|
•
|
WIG/MMA: Schweißstromeinstellung. |
Rechter Bedienknopf:
|
•
|
MIG Manuell: Einstellen von Schweißspannung und Dynamik |
|
•
|
1-MIG: Dynamikeinstellung und Feinabstimmung der Schweißspannung sowie Umschalten zwischen den Einstellungen mit der Einstellknopftaste |
|
•
|
Puls-MIG: Feinabstimmung der Schweißspannung |
|
•
|
MMA: Einstellung der Dynamik. |
* Angewendete Schweißfunktionen
|
Hotstart, Powerlog und Kraterfüllen AUS. |
|
Hotstart und Kraterfüllen EIN.
|
|
Hotstart, Powerlog (Leistungsstufen) und Kraterfüllen EIN. |
