Installieren der Gasflasche und Testen des Gasdurchsatzes
|
Behandeln Sie Gasflaschen mit Vorsicht. Bei Beschädigung der Gasflasche oder des Flaschenventils besteht Verletzungsgefahr! |
|
Befestigen Sie die Gasflasche immer ordnungsgemäß in aufrechter Position an einer besonderen Halterung an der Wand oder am Fahrwagen. Halten Sie das Gasflaschenventil immer geschlossen, solange Sie nicht schweißen. |
|
– Falls ein Fahrwagen mit Gasflaschenhalterung verwendet wird, zuerst die Gasflasche auf dem Fahrwagen anbringen und dann die Anschlüsse verbinden.
– Die maximal empfohlene Größe der auf dem T22M-Fahrwagen zu installierenden Gasflasche beträgt 20 Liter.
– Erst den Schweißbrenner am Drahtvorschub anbringen. Danach die Gasflasche montieren und testen.
|
Wenden Sie sich bitte an Ihren Kemppi-Händler vor Ort, um Gas und Geräte auszuwählen.
|
1.
|
Ohne Fahrwagen mit Gasflaschenhalterung: Platzieren Sie die Gasflasche an einem geeigneten, sicheren Ort. |
|
2.
|

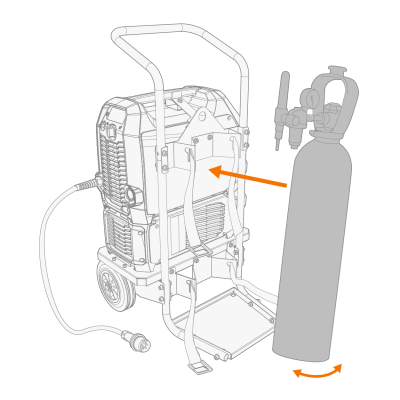

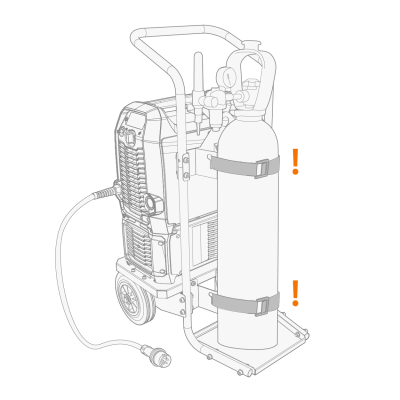

Mit Fahrwagen mit Gasflaschenhalterung: Setzen Sie die Gasflasche auf die Flaschenhalterung des Fahrwagens und sichern Sie sie mit den vorgesehenen Gurten und Befestigungen. |
|
4.
|

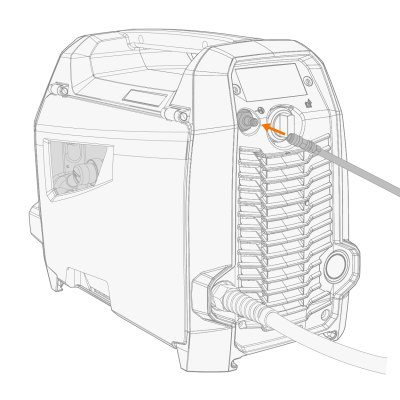

Den Gasschlauch an das Schweißgerät anschließen. |
|
5.
|
Öffnen Sie das Gasflaschenventil. |
|
6.
|

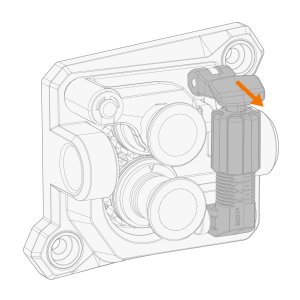

Wenn der Zusatzwerkstoff installiert ist, lösen Sie den Druckarm des Drahtvorschubmechanismus, um den Drahtvorschub zu verhindern. |
|
7.
|
Starten Sie den Gasdurchsatz mit Hilfe der Gastestfunktion in den Systemeinstellungen oder durch Drücken des Brennertasters. |
|
8.
|

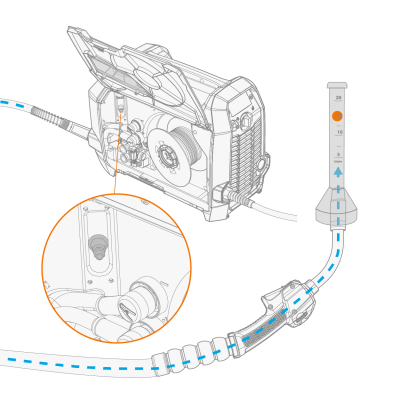

Prüfen Sie den Gasdurchsatz und stellen Sie ihn ein. Verwenden Sie zum Messen und Einstellen das eingebaute Gasregelventil (nur Master M 323) oder einen externen Durchsatzmesser und Regler. |
Empfohlene Gasdurchsatzraten (nur zur allgemeinen Orientierung):
| Argon |
5-15 l/min |
10-25 l/min |
| Helium |
15-30 l/min |
- |
| Argon + 18-25 % CO2 |
- |
10-25 l/min |
| CO2 |
- |
10-25 l/min |
* Abhängig von der Größe der Gasdüse.
** Abhängig von der Größe der Gasdüse und dem Schweißstrom.
