Экран Weld Assist
Weld Assist — это утилита, подобная мастеру, предназначенная для облегчения выбора параметров сварки. Эта утилита предлагает пошаговый процесс выбора необходимых параметров и представляет выбор в легкодоступном виде для пользователя, не обладающего глубокими техническими знаниями.

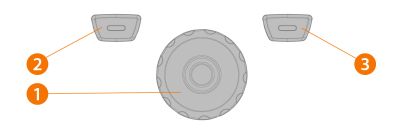

Функция Weld Assist доступна как для сварки MMA, так и для сварки TIG. При использовании Weld Assist выбор осуществляется с помощью регулятора (1) и двух функциональных кнопок (2, 3):
| Совет: В Weld Assist можно вернуться к предыдущим шагам путем нажатия левой функциональной кнопки (2). При выборе Отмена правой функциональной кнопкой (3) можно отменить рекомендации Weld Assist и вернуться к началу. |

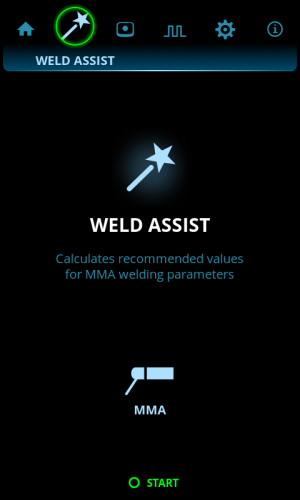

Использование Weld Assist при сварке MMA
| 1. | Перейдите к экрану Weld Assist и выберите Пуск с помощью кнопки регулятора (1). |
| 2. | Выберите: |
>> Тип электрода: Fe-Basic / Fe-Rutile / Высокоэффект. / Ss (нержавеющая сталь)/Inox / Целлюлозное покрытие
>> Диаметр электрода (1,6 ... 6 мм).
>> Тип сварного соединения: стыковое соединение / угловое соединение / соединение внахлестку / тавровое соединение / трубное соединение / соединение трубы и листа.

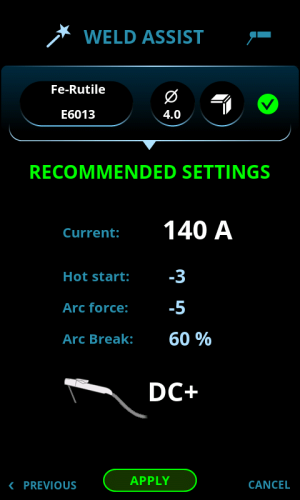

| 3. | Подтвердите рекомендации Weld Assist для настроек сварки, выбрав «Применить». |
Weld Assist автоматически устанавливает следующие параметры:
| • | Ток: 10 ... 300 А |
| • | Горячий старт |
| • | Давление дуги |
| • | Затухание дуги |
| • | DC+ указывает на полярность (в этом случае электрододержатель подключен к положительному (+) разъему DIX. |
|
Все эти параметры можно как обычно менять для фактической сварки. |

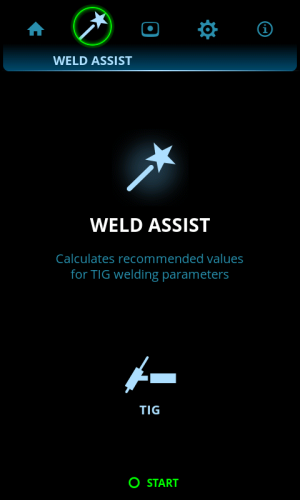

Использование Weld Assist при сварке TIG
| 1. | Перейдите к экрану Weld Assist и выберите Пуск с помощью кнопки регулятора (1). |
| 2. | Выберите: |
>> Материал, сварка которого будет выполняться: Fe (мягкая сталь) / Ss (нержавеющая сталь).
>> Толщина свариваемого материала (0,5 ... 10 мм).
>> Тип сварного соединения: стыковое соединение / угловое соединение / торцевое соединение / соединение внахлестку / тавровое соединение / трубное соединение / соединение трубы и листа.
>> Положение сварки: PA / PB / PC / PD / PE / PF / PG.
| 3. | Подтвердите рекомендации Weld Assist для настроек сварки, выбрав «Применить». |
Weld Assist автоматически устанавливает следующий параметр:
• Ток: 3 ... 300 А
|
|
Параметр можно как обычно менять для фактической сварки. |

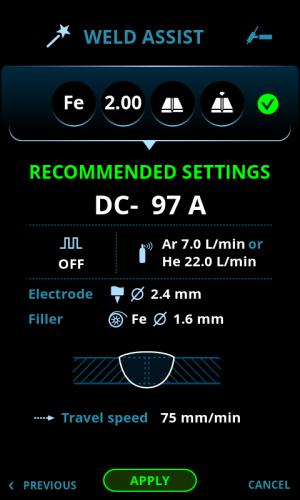

Weld Assist предоставляет рекомендации для следующих параметров:
| • | Расход защитного газа |
| • | Электрод: Диаметр |
| • | Присадочный материал (если применяется): Материал и диаметр |
| • | Количество проходов: Количество и/или визуализация |
| • | Скорость сварки: мм/мин |
