Visualização do Weld Assist

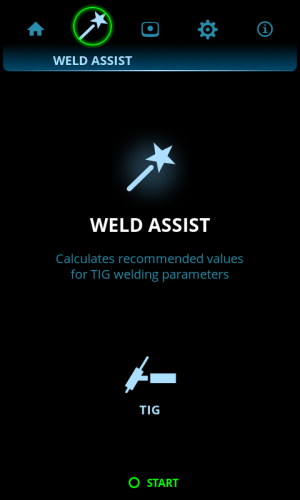

O Weld Assist é um utilitário do tipo assistente para facilitar a seleção de parâmetros de soldagem. O utilitário orienta o usuário passo a passo por meio da seleção dos parâmetros necessários, apresentando as seleções de uma maneira facilmente compreensível para um usuário não técnico.

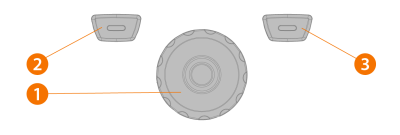

O recurso Weld Assist está disponível com as soldagens MMA e TIG. No Weld Assist, as seleções são feitas com o botão de controle (1) e com os dois botões de função (2, 3):
| Dica: É possível voltar passo a passo no Assistente de solda pressionando o botão de função esquerdo (2). Ao selecionar Cancelar com o botão de função direito (3), é possível cancelar as recomendações do Weld Assist e voltar ao início. |
Uso do Weld Assist com soldagem MMA
| 1. | Vá para a visualização Weld Assist e selecione “Iniciar” com o botão de controle (1). |
| 2. | Selecionar: |
>> Tipos de eletrodo: Fe-Básico/Fe-Rutilo/Alta eficiência. /Ss (aço inoxidável)/Inox/Celulósico.
>> O diâmetro do eletrodo (1,6 a 6 mm).
>> O tipo de junta da soldagem: junta de topo/junta de canto/junta de extremidade/junta sobreposta/junta de tubo/junta de chapa + tubo.

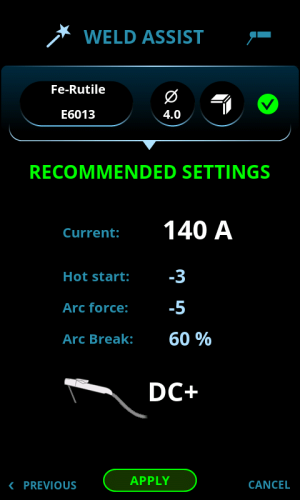

| 3. | Confirme a recomendação do Weld Assist para as configurações de soldagem selecionando “Aplicar”. |
O Weld Assist define automaticamente os seguintes parâmetros:
| • | Corrente: 10 a 300 A |
| • | Partida a quente |
| • | Força do arco |
| • | Quebra de arco |
| • | CC+ indica a polaridade (nesse caso o suporte do eletrodo está conectado ao Conector DIX positivo (+)). |
|
Todos esses parâmetros ainda podem ser modificados de acordo com a normal para a soldagem real. |
Uso do Weld Assist com soldagem TIG
| 1. | Vá para a visualização Weld Assist e selecione “Iniciar” com o botão de controle (1). |
| 2. | Selecionar: |
>> O material que você está prestes a soldar: Fe (aço-carbono)/Ss (aço inoxidável).
>> A espessura do material soldado (0,5 a 10 mm).
>> O tipo de junta da soldagem: junta de topo/ângulo junta/junta de borda/junta sobreposta/junta de filete/junta de tubo/junta de tubo+chapa.
>> A posição de soldagem: PA/PB/PC/PD/PE/PF/PG.

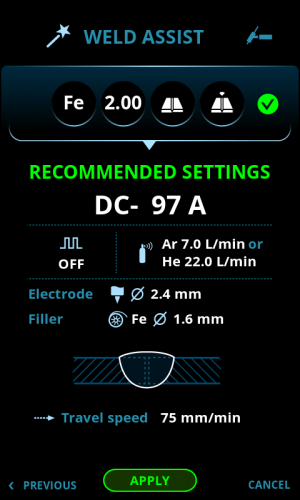

| 3. | Confirme a recomendação do Weld Assist para as configurações de soldagem selecionando “Aplicar”. |
O Weld Assist define automaticamente os seguintes parâmetros:
• Corrente: 3 a 300 A
|
|
O parâmetro ainda pode ser alterado normalmente para a soldagem real |
O Weld Assist oferece uma recomendação para eles:
| • | Fluxo de gás de proteção |
| • | Eletrodo: Diâmetro |
| • | Preenchimento (se usado): Material e diâmetro |
| • | Número de passes Número e/ou visualização |
| • | Velocidade de avanço: mm/minuto |
