Vista Weld Assist
Weld Assist es una función similar a un asistente, para seleccionar fácilmente los parámetros de soldadura. La función guía al usuario paso a paso a través de la selección de los parámetros requeridos, presentando las opciones de una manera fácil de entender para un usuario no experto.

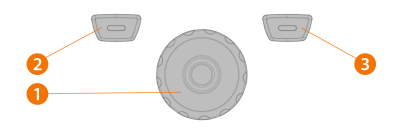

La función Weld Assist está disponible con soldadura MMA y TIG. En Weld Assist, las selecciones se realizan con la perilla de control (1) y con los dos botones de función (2, 3):
| Consejo: Puede retroceder paso a paso en Weld Assist, pulsando el botón de función izquierdo (2). Seleccionando Cancelar con el botón de función derecho (3), puede cancelar las recomendaciones de Weld Assist y regresar al principio. |
Uso de Weld Assist con soldadura MMA

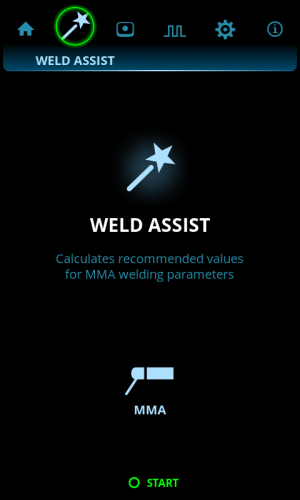

| 1. | Diríjase a la vista Weld Assist y seleccione «Iniciar» con el botón de la perilla de control (1). |
| 2. | Seleccionar: |
>> El tipo de electrodo: Fe-Básico / Fe-Rutilo / Alta Ef. /Ss (acero inoxidable)/Inox/Celulósico.
>> El diámetro del electrodo (1,6...6 mm).
>> Tipo de junta de soldadura: junta a tope / junta en esquina / junta en traslape / junta de filete / junta de tubo / junta de tubo + placa.

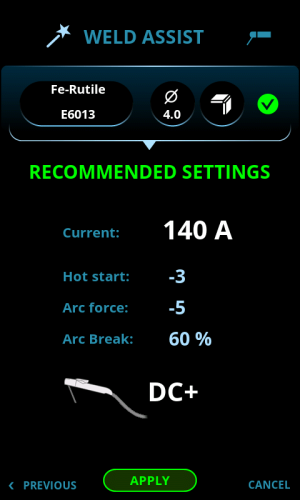

| 3. | Confirme la recomendación de Weld Assist para los ajustes de soldadura seleccionando «Aplicar». |
Weld Assist establece automáticamente los siguientes parámetros:
| • | Corriente: 10...300 A |
| • | Partida en caliente |
| • | Fuerza de arco |
| • | Ruptura del arco |
| • | CC + indica polaridad (en este caso, el portaelectrodo está conectado al conector DIX positivo (+)). |
|
Todos estos parámetros se pueden modificar sin ningún problema para la soldadura correspondiente. |
Uso de Weld Assist con soldadura TIG

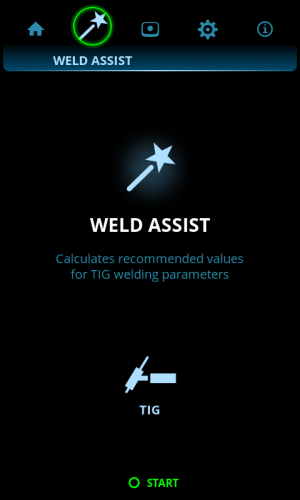

| 1. | Diríjase a la vista Weld Assist y seleccione «Iniciar» con el botón de la perilla de control (1). |
| 2. | Seleccionar: |
>> El material que va a soldar: Fe (acero dulce) / Ss (acero inoxidable).
>> Espesor del material soldado (0,5...10 mm).
>> Tipo de junta de soldadura: junta a tope / junta en esquina / junta de borde / junta en traslape / junta de filete / junta de tubo / junta de tubo + placa.
>> La posición de soldadura: PA / PB / PC / PD / PE / PF / PG.

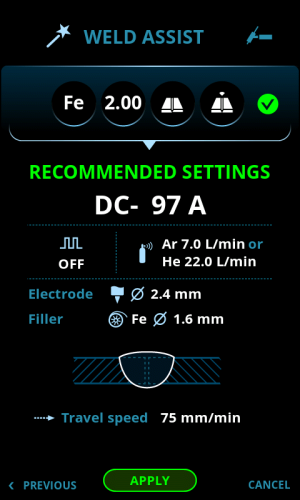

| 3. | Confirme la recomendación de Weld Assist para los ajustes de soldadura seleccionando «Aplicar». |
Weld Assist establece automáticamente los siguientes parámetros:
• Corriente: 3...300 A
|
|
Los parámetros se pueden modificar en la soldadura actual. |
Weld Assist te da una recomendación para estos parámetros:
| • | Flujo de gas de protección |
| • | Electrodo: Diámetro |
| • | Material de relleno (si es usado): Material y diámetro |
| • | Número de pases: Número y/o visualización |
| • | Velocidad de desplazamiento: mm/min. |
